数码管译码芯片驱动和单片机IO口介绍VIP免费

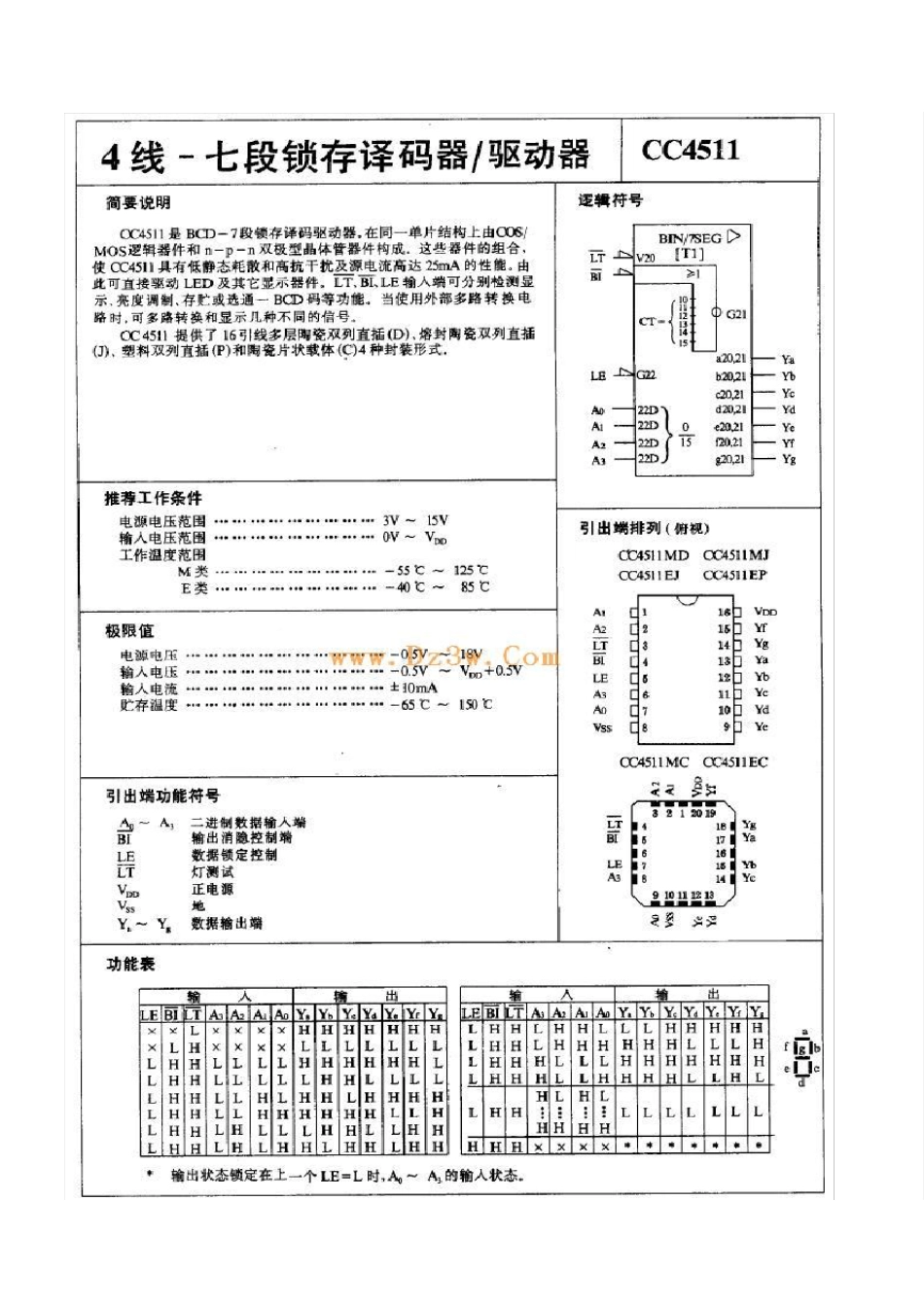

数码管译码芯片驱动和单片机IO口介绍_第1页
1/15

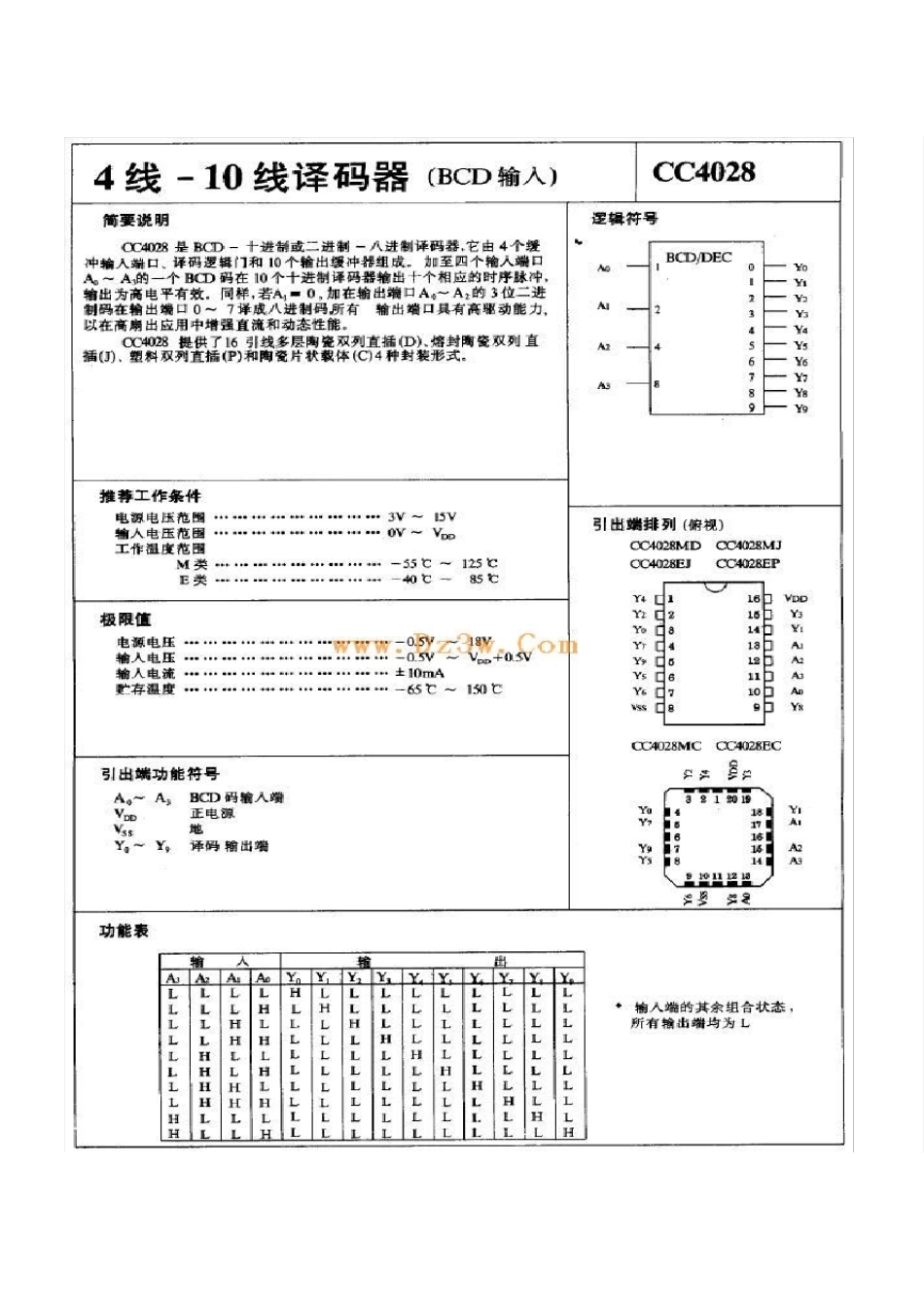

数码管译码芯片驱动和单片机IO口介绍_第2页
2/15

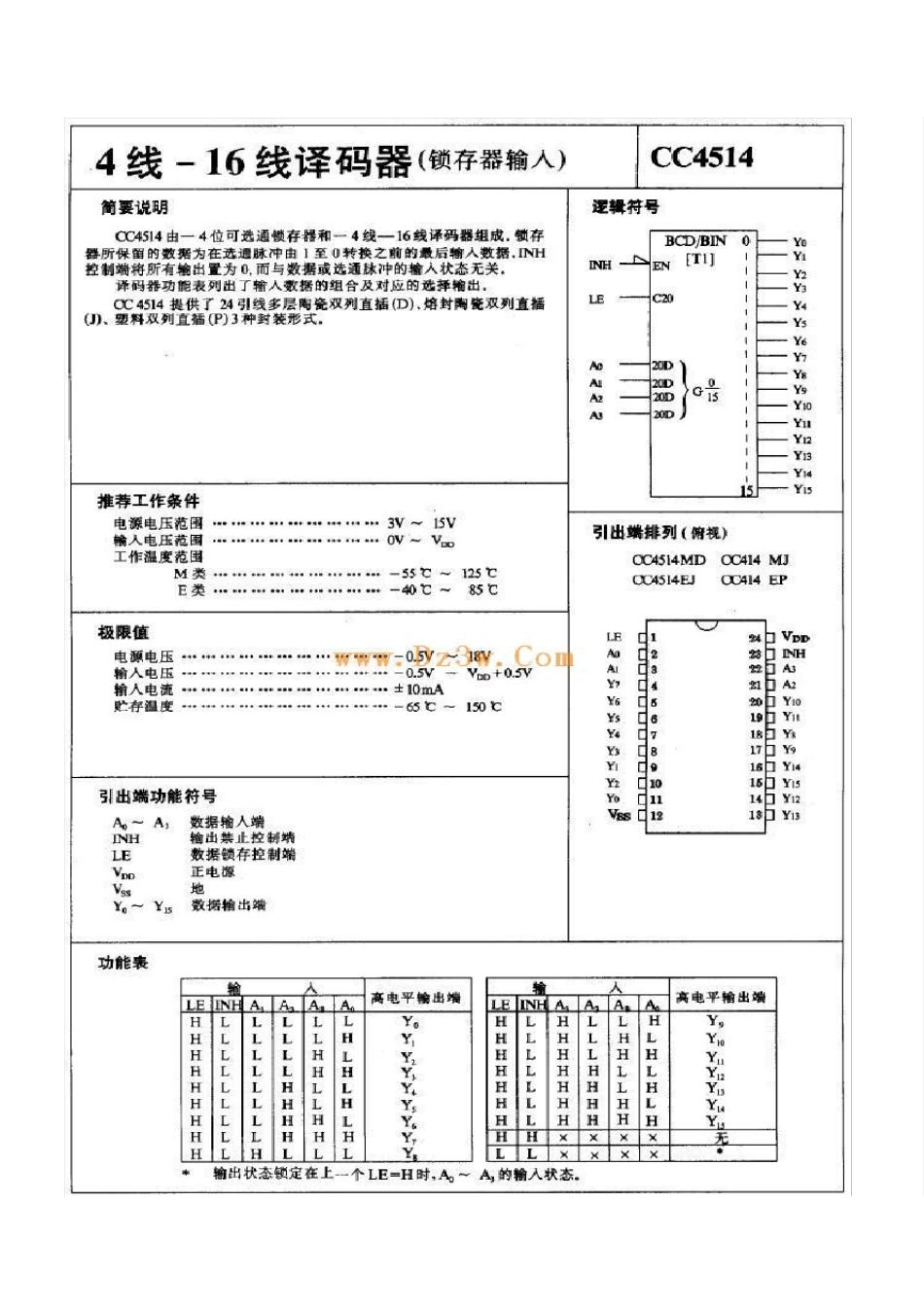

数码管译码芯片驱动和单片机IO口介绍_第3页
3/15
8051 引脚 现在我们介绍8051 单片机引脚及功能,8051 系列各种芯片的引脚是相互兼容的,8051、8751、8031 引脚均 40 脚双列直插封装形式。当然,不同芯片之间引脚也略有差异。8051 单片机是高性能单片机,因受到引脚数目限制,所以不少引脚具有第二功能,各引脚功能简要说明如下: VCC(40 脚)电源端+5V VSS(20 脚)接地端 365 小站制作 时钟电路引脚XTAL2(18 引脚)接外部晶体和微调电容。在8051 片内它是振荡电路反相放大器的输出端,振荡电路的频率就是晶体固有频率。若需要采用外部时钟电路时,该引脚输入外时钟脉冲要检查 8051 的振荡电路是否正常工作,可用显波器查看 XTAL2 端是否有脉冲输出。 时钟电路引肢 XTAL1(19)接部晶体的微调电容的另一端。在片内它是振荡电路反相放大器输入端。在采用外部时钟时,该引脚必须接地。 RST(9 脚)RST 是复位信号端,高电平有效。当此输入端保持 2 个机器周期,即时 4 个时钟振荡周期的高电平时,就可以完成复位操作。RST 引脚的第二个功能就是VPD,即备用电源输入端。当主电源 VCC 发生故障,降低到规定值,就会将+5V 电源自动接入 RST 端,为 RAM 提供备用电源,以保证存储在RAM 中的信息不丢失,以使电源正常后能继续工作。365 小站制作 ALE(30 脚)地址锁存允许端。当 8051 正常上电后,ALE 引脚不断向外输出正脉冲信号,此频率为振荡器频率FOSC 的1/6。CPU 访问片外存储器时,ALE 输出信号作为锁存 8 位地址的控制信号。在CPU 访问片外数据存储器时,会丢失一个脉冲。平时不访问片外存储器时,ALE 也会以 1/6 的振荡频率固定输出正脉冲,因而 ALE信号可以用来作定时信号。如果你想检查一下 8051 的好坏,只需要用显波器查看 ALE 端是否有脉冲信号输出。ALE 驱动能力为 8 个 LS 型 TTL。此引脚第二功能是PROG,用于片内带有 4KEPROM 编程脉冲输入端。 PSEN(29 脚)程序存储器允许输出信号端。在访问片外程序存储器时,此端定时输出脉冲作为读片外程序存储器的选通信号。此引脚接 EPROM 的OE 端,PSEN 端有效,即允许读出片外 EPROM 中的指令码。CPU 在外部 EPROM取指期间,PSEN 信号在每个机器周期中再次有效。PSEN 端同样可驱动 8 个 ST 型 TTL。要检查一个 8051 系统上电后 CPU 能否正确到 EPROM 中读取指令,也可以用显波器查看 PSEN 有无脉冲输出,若有,证明基本是工作正常。 EA(31...
