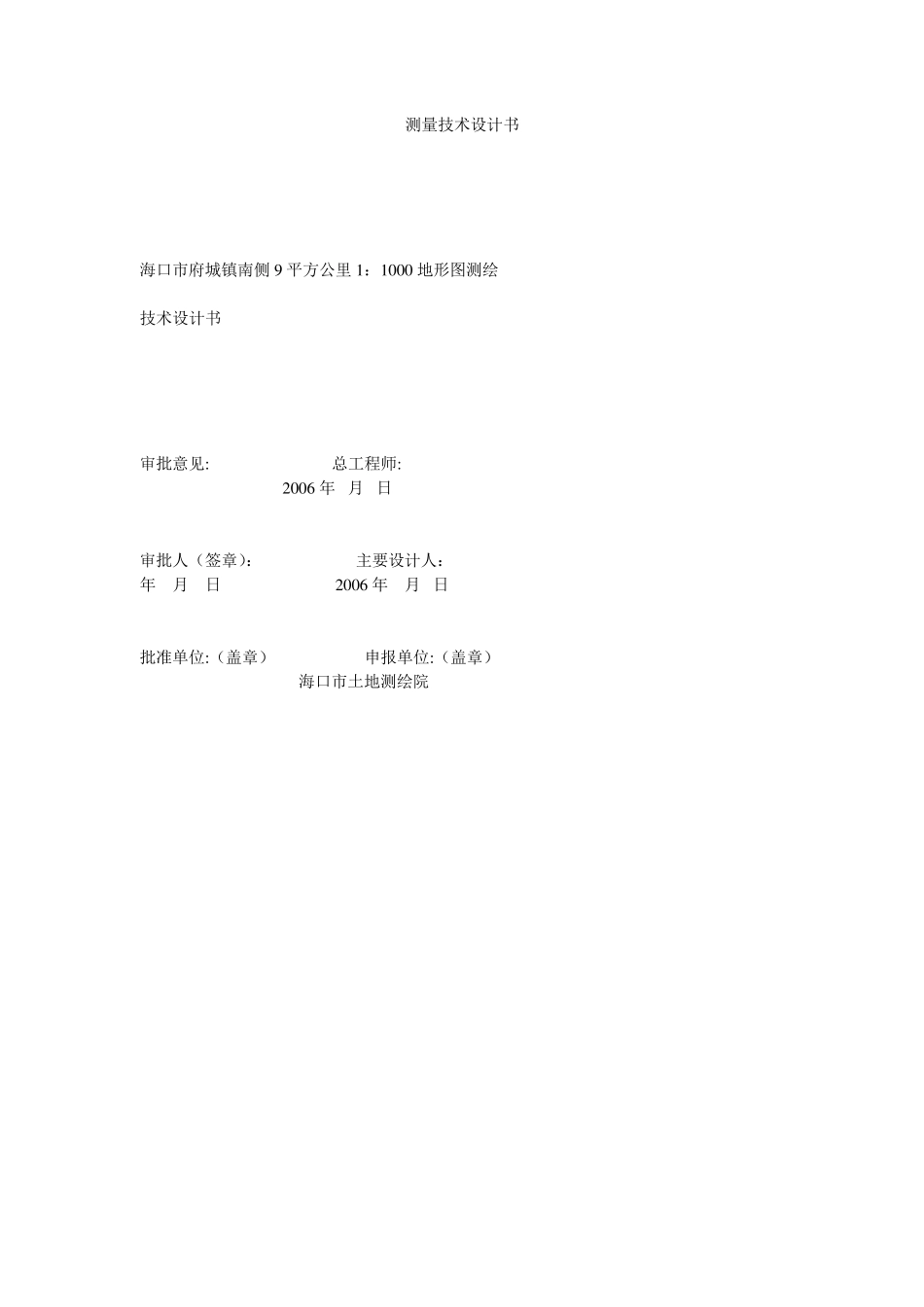

测量技术设计书 海口市府城镇南侧9 平方公里1：1000 地形图测绘 技术设计书 审批意见: 总工程师: 2006 年 月 日 审批人（签章）： 主要设计人： 年 月 日 2006 年 月 日 批准单位:（盖章） 申报单位:（盖章） 海口市土地测绘院 目 录 1 概述…………………………………………………………3 1.1 任务来源…………………………………………………..3 1.2 测区范围及隶属…………………………………………..3 1.3 任务情况…………………………………………………..3 2 测区概况....………………………………………………3 3 测区已有资料………………………………………………3 4 作业依据....………………………………………………3 5 测绘仪器....………………………………………………4 6 平面坐标系统、高程系统和基本等高距……………………4 7 成图方法、比例尺和地形图分幅……………………………4 8 数字化地形测量基本精度要求 ……………………………4 8.1 控制测量精度要求………………………………………..4 8.2 数字地形图的精度要求…………………………………..4 9 控制测量....………………………………………………5 9.1 GPS测量…………………………………………………..5 9.2 图根控制点测量…………………………………………..6 9.3 控制点编号………………………………………………..7 10 外业数据采集………………………………………………7 11 内业数据处理………………………………………………7 12 检查....…………………………………………....……10 13 上交资料…………………………………………....……11 海口市府城镇南侧 9 平方公里 1：1000 地形图测绘 技术设计 1 概述 1.1 任务来源 随着社会发展，城市建设继续向周边扩张，原琼山地区由于管理、资金等各种原因，基础测绘相当簿弱，除府城建城区内有 1：500 地籍图外，其余地区仍是一片空白。为满足国土管理的需要，我队自筹资金，由我队工程部于 2007 年2 月前完成海口市府城镇南侧 1：1000比例尺数字化地形图的测绘任务。 1.2 测区范围及隶属 测区隶属海口市琼山区府城镇，位于东经 110°20′～110°25′ 和北纬19°58′～19°59′之间，总面积9.0 平方公里。 1.3 任务情况 1.3.1 测区内 E 级控制和图根控制测量； 1.3.2 测绘 1：1000 地形图； 2 测区...
