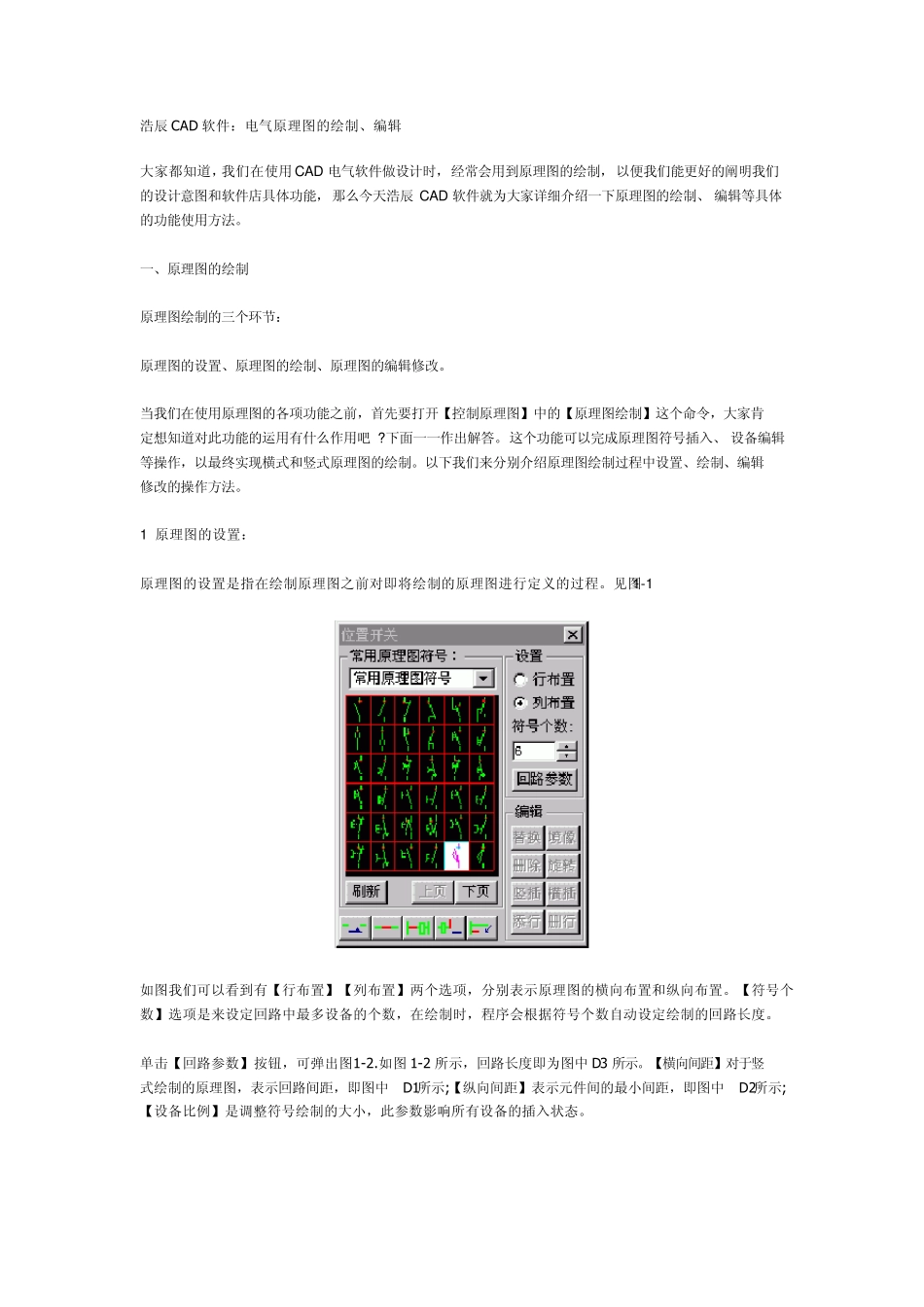

浩辰CAD 软件：电气原理图的绘制、编辑 大家都知道，我们在使用 CAD 电气软件做设计时，经常会用到原理图的绘制，以便我们能更好的阐明我们的设计意图和软件店具体功能，那么今天浩辰CAD 软件就为大家详细介绍一下原理图的绘制、 编辑等具体的功能使用方法。 一、原理图的绘制 原理图绘制的三个环节： 原理图的设置、原理图的绘制、原理图的编辑修改。 当我们在使用原理图的各项功能之前，首先要打开【控制原理图】中的【原理图绘制】这个命令，大家肯定想知道对此功能的运用有什么作用吧 ?下面一一作出解答。这个功能可以完成原理图符号插入、 设备编辑等操作，以最终实现横式和竖式原理图的绘制。以下我们来分别介绍原理图绘制过程中设置、绘制、编辑修改的操作方法。 1 原理图的设置： 原理图的设置是指在绘制原理图之前对即将绘制的原理图进行定义的过程。见图1-1 如图我们可以看到有【行布置】【列布置】两个选项，分别表示原理图的横向布置和纵向布置。【符号个数】选项是来设定回路中最多设备的个数，在绘制时，程序会根据符号个数自动设定绘制的回路长度。 单击【回路参数】按钮，可弹出图1-2.如图1-2 所示，回路长度即为图中 D3 所示。【横向间距】对于竖式绘制的原理图，表示回路间距，即图中”D1“所示;【纵向间距】表示元件间的最小间距，即图中“D2”所示;【设备比例】是调整符号绘制的大小，此参数影响所有设备的插入状态。 2 原理图的绘制：因为CAD 软件具有很好的便捷性，因此它的绘制功能能够自动按照设置的参数，来准确选点绘制符号和回路，所以并不需要打开捕捉。开始绘制之后，先点取绘制命令，就会看到如下提示： * 原理图绘制* 图中已有原理图,是否继续绘制?: 请选择要继续绘制的原理图: 请输入窗口第一点<回车结束>: 请输入窗口第二点： 请选择要绘制的符号<回车结束>: 假如原理图绘制之后，我们还需要修改或者继续绘制原理图，那么就随意框选该原理图中需要编辑修改的部分;键入“N”就可以重新选择绘制点，开始画新的原理图。 四、一次主回路：浩辰 CAD 软件此项功能包括绘制和增加修改主回路方案两个部分，通过一次主回路功能可以绘制各种电机控制的一次主回路。具体操作方法如下： 1 绘制：调用命令可显示如图对话框，如图1-4 所示，勾选【绘制】，点取主回路方案，在屏幕上点取绘制点，即可绘制所选择的主回路。接下来在对话框右侧选择所需要的启动方式，软件会自动给在刚绘制的...
