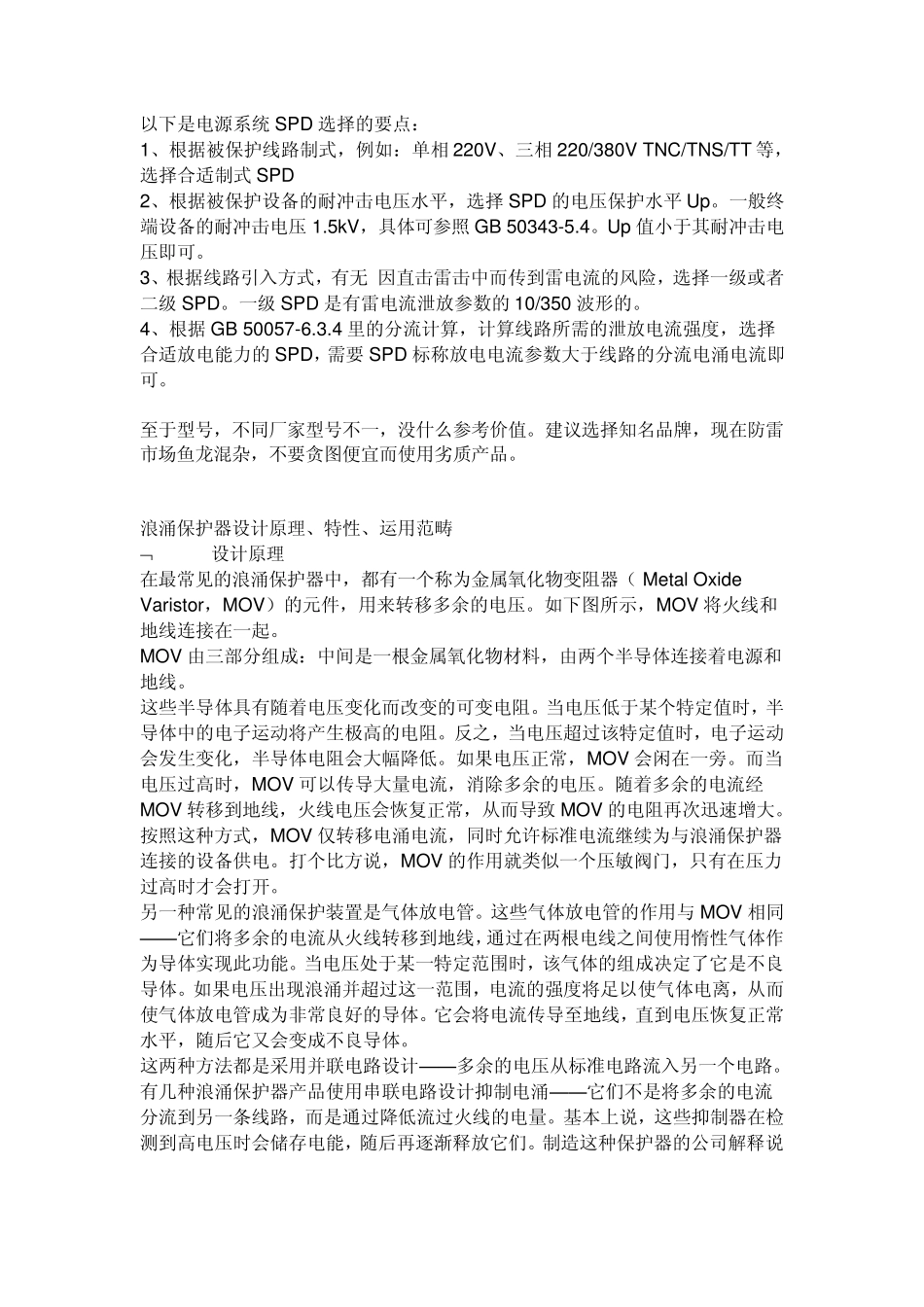

以下是电源系统SPD 选择的要点： 1、根据被保护线路制式，例如：单相 220V、三相 220/380V TNC/TNS/TT 等，选择合适制式 SPD 2、根据被保护设备的耐冲击电压水平，选择SPD 的电压保护水平 Up。一般终端设备的耐冲击电压 1.5kV，具体可参照 GB 50343-5.4。Up 值小于其耐冲击电压即可。 3、根据线路引入方式，有无 因直击雷击中而传到雷电流的风险，选择一级或者二级 SPD。一级 SPD 是有雷电流泄放参数的10/350 波形的。 4、根据 GB 50057-6.3.4 里的分流计算，计算线路所需的泄放电流强度，选择合适放电能力的SPD，需要SPD 标称放电电流参数大于线路的分流电涌电流即可。 至于型号，不同厂家型号不一，没什么参考价值。建议选择知名品牌，现在防雷市场鱼龙混杂，不要贪图便宜而使用劣质产品。 浪涌保护器设计原理、特性、运用范畴 设计原理 在最常见的浪涌保护器中，都有一个称为金属氧化物变阻器（ Metal Ox ide Varistor，MOV）的元件，用来转移多余的电压。如下图所示，MOV 将火线和地线连接在一起。 MOV 由三部分组成：中间是一根金属氧化物材料，由两个半导体连接着电源和地线。 这些半导体具有随着电压变化而改变的可变电阻。当电压低于某个特定值时，半导体中的电子运动将产生极高的电阻。反之，当电压超过该特定值时，电子运动会发生变化，半导体电阻会大幅降低。如果电压正常，MOV 会闲在一旁。而当电压过高时，MOV 可以传导大量电流，消除多余的电压。随着多余的电流经MOV 转移到地线，火线电压会恢复正常，从而导致 MOV 的电阻再次迅速增大。按照这种方式，MOV 仅转移电涌电流，同时允许标准电流继续为与浪涌保护器连接的设备供电。打个比方说，MOV 的作用就类似一个压敏阀门，只有在压力过高时才会打开。 另一种常见的浪涌保护装置是气体放电管。这些气体放电管的作用与 MOV 相同 ——它们将多余的电流从火线转移到地线，通过在两根电线之间使用惰性气体作为导体实现此功能。当电压处于某一特定范围时，该气体的组成决定了它是不良导体。如果电压出现浪涌并超过这一范围，电流的强度将足以使气体电离，从而使气体放电管成为非常良好的导体。它会将电流传导至地线，直到电压恢复正常水平，随后它又会变成不良导体。 这两种方法都是采用并联电路设计——多余的电压从标准电路流入另一个电路。有几种浪涌保护器产品使用串联电路设计抑制电涌——它们不是将多余的电流分流到另一条线...
