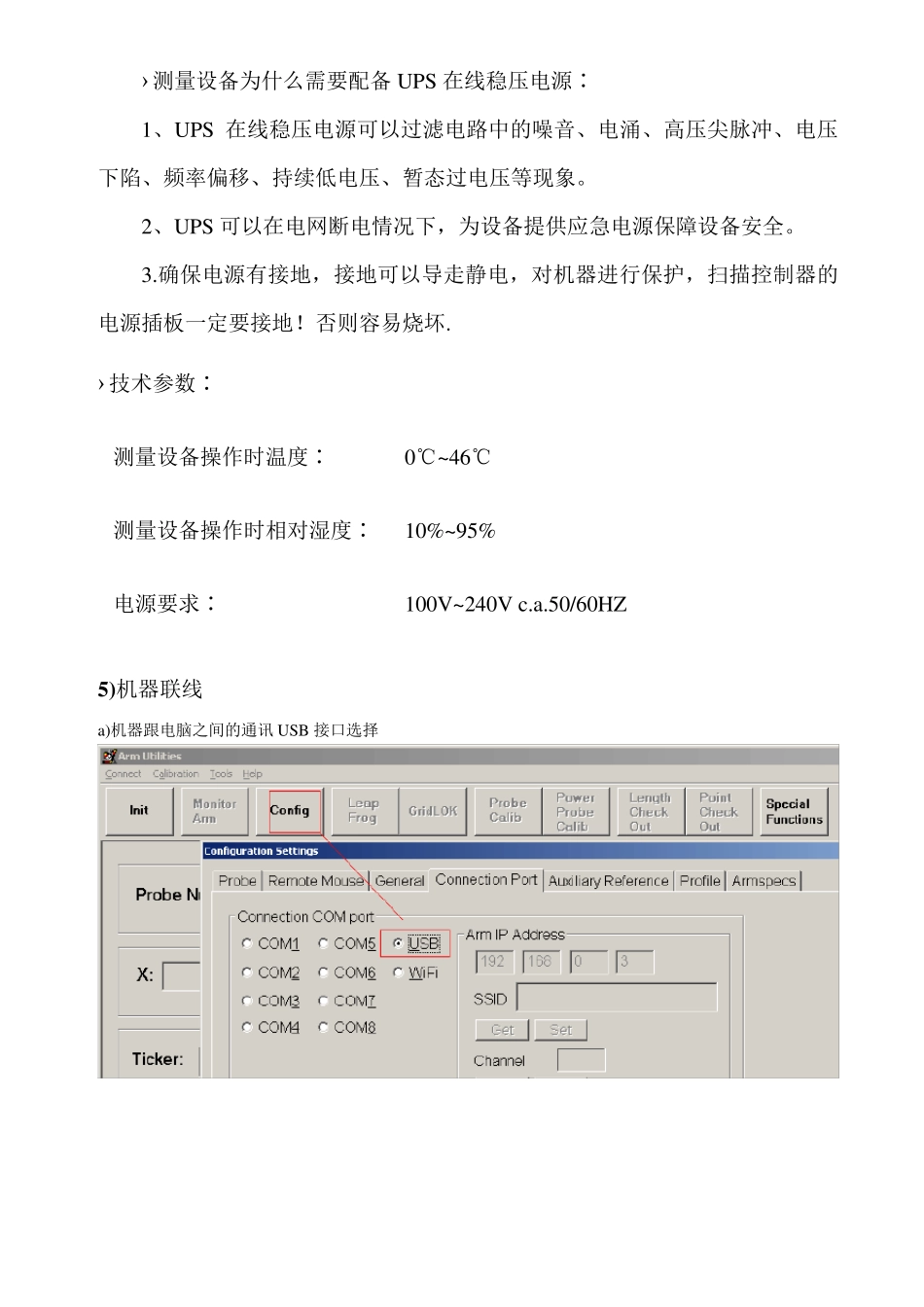

海克斯康三座标操作规范 1） 安装机器 2)固定机器 3)安装测头 4 )机器工作电源 一只手拿手提手柄 一只手拿住w rist 把机器固定于快速安装盘或测量车，一定要把固定螺纹拧紧。使之不能有晃动， 当机器安装于测量车时，一定要确保测量车不能有晃动 安装测头与扫描头时一定要用机器自带的固有工具，且一定要拧到水平位置 ›测量设备为什么需要配备UPS 在线稳压电源∶ 1、UPS 在线稳压电源可以过滤电路中的噪音、电涌、高压尖脉冲、电压下陷、频率偏移、持续低电压、暂态过电压等现象。 2、UPS 可以在电网断电情况下，为设备提供应急电源保障设备安全。 3.确保电源有接地，接地可以导走静电，对机器进行保护，扫描控制器的电源插板一定要接地！否则容易烧坏. ›技术参数∶ 测量设备操作时温度∶ 0℃~46℃ 测量设备操作时相对湿度∶ 10%~95% 电源要求∶ 100V~240V c.a.50/60HZ 5 )机器联线 a)机器跟电脑之间的通讯 USB 接口选择 b)USB 线联接处 c)扫描头联线 建议当联接扫描头时，使用固定的IP 地址：192.168.19.10 6)机器与扫描头电源开启与关闭 USB 线插入处 扫描头线联机器位置，一定要按缺口位置进行联接 a)先打开机器电源 b)再打开激光控制器电源 c)等控制器上的”ready”灯亮了后再打开扫描头电源 d)如何关闭机器电源 先关掉扫描头的电源 再利用控制器的电源关机命令来关掉控制器 ,当软件运行完后,再手动按下控制器电源关掉. 最后关掉，机器电源 机器电源 控制器电源 扫描头电源 扫描头电源 扫描头电源 7 )硬测头校准 由于我们的测头采用的是热插拔技术，厂方做了一次校准后无需再对测头进行校准，但是如果测头测针更换则需校准 此处输入，你用来校准的球的大小 3.6M 的机器STD 值在0.025 左右也行 8)扫描头校准 建议一个月至两个月校准一次，如果发现点云质量不好时立即校准 a) 校准球 校准球摆放于机器臂长的 50%的地方;固定稳当，且不能与机器有相对位移 b) 校准平面用的平面，平面度一定要好 c) 校准球 打开 scanw orks,选 校平面时先近后远，如图绿线位置 共校五个位置，每个位置3 个圆， 前三个位置成1 2 0 度夹角分布,后两个成十字架分布 当去校准球时，光线一定要照到球的最大直径处 校准结果 平均值一般在 0 .0 5 左右，最大值一般在 0 .2 左右都行 9)机器精度检测 当机器不小心碰了或摔了我们就得检测一下机器精度，机器的长度精度为 ...
