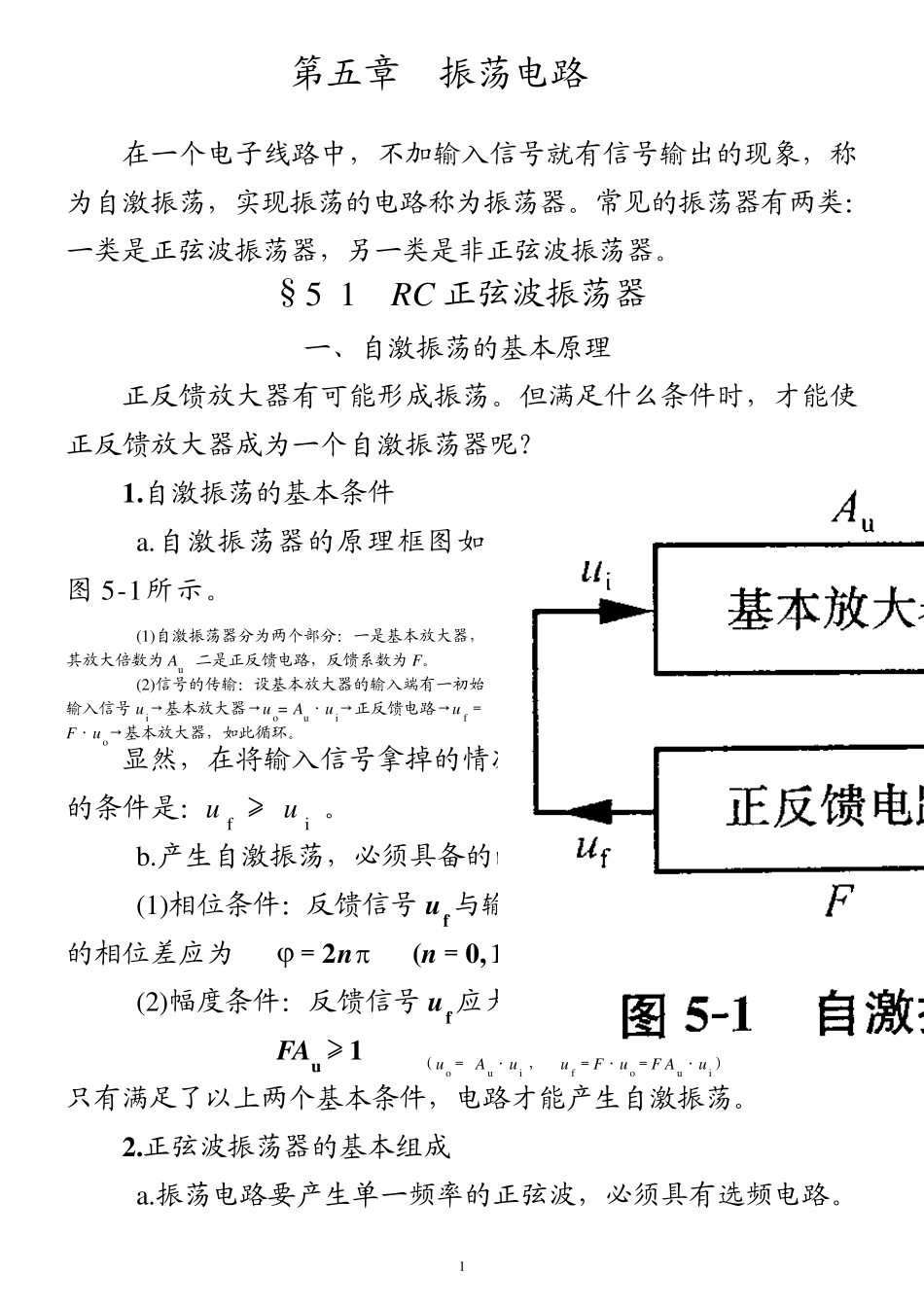

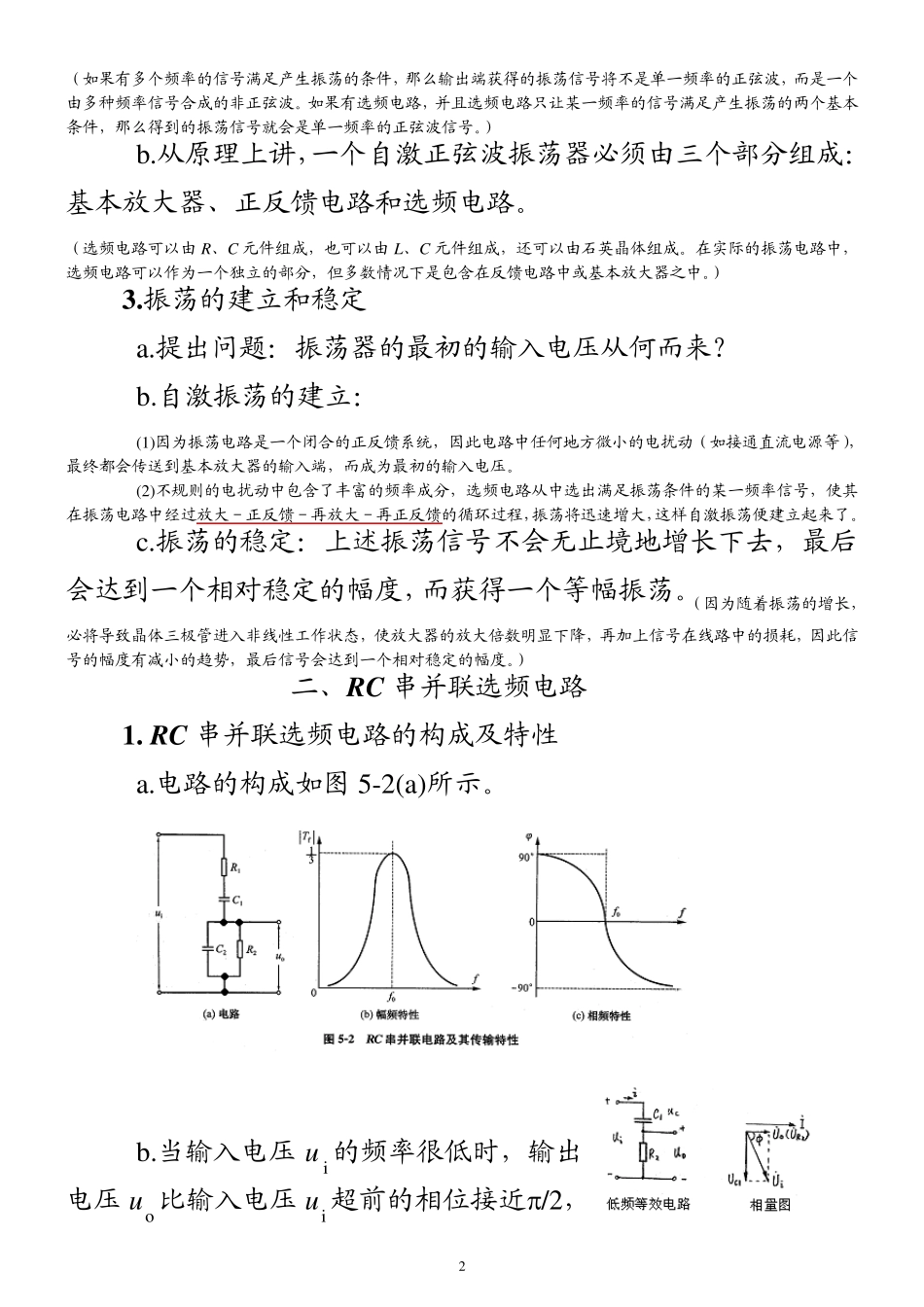

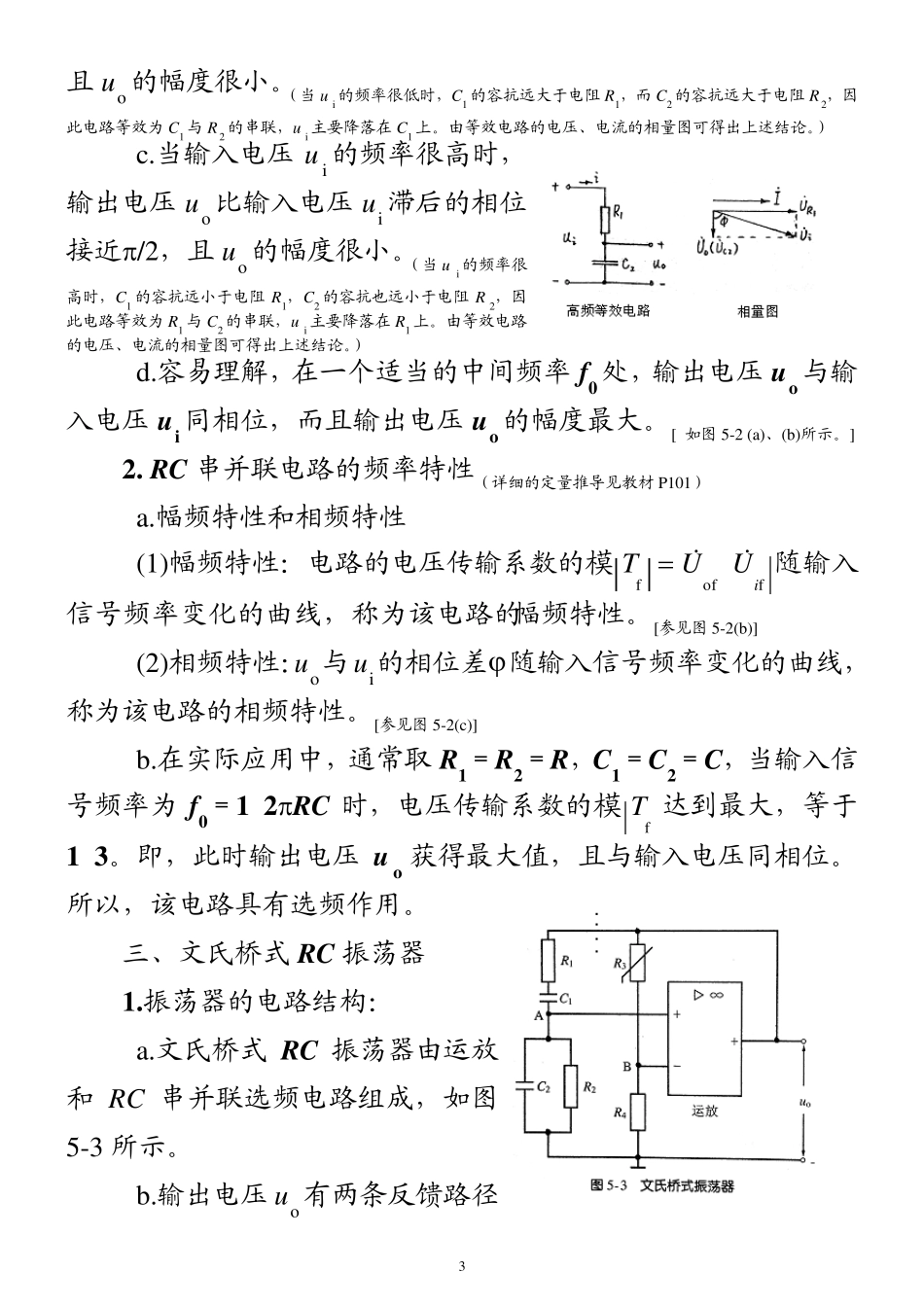

1 第五章 振荡电路 在一个电子线路中，不加输入信号就有信号输出的现象，称为自激振荡，实现振荡的电路称为振荡器。常见的振荡器有两类：一类是正弦波振荡器，另一类是非正弦波振荡器。 §5-1 RC 正弦波振荡器 一、自激振荡的基本原理 正反馈放大器有可能形成振荡。但满足什么条件时，才能使正反馈放大器成为一个自激振荡器呢？ 1.自激振荡的基本条件 a.自激振荡器的原理框图如图 5-1所示。 (1)自激振荡器分为两个部分：一是基本放大器，其放大倍数为Au ;二是正反馈电路，反馈系数为F。 (2)信号的传输：设基本放大器的输入端有一初始输入信号u i→基本放大器→u o= Au〃u i→正反馈电路→u f ＝F〃u o→基本放大器，如此循环。 显然，在将输入信号拿掉的情况下，电路能维持有信号输出的条件是：u f ≥ u i 。 b.产生自激振荡，必须具备的两个基本条件： (1)相位条件：反馈信号u f 与输入信号u i 同相位，即 u f 与 u i的相位差应为 ＝2 n  (n＝0, 1, 2, 3…) (2)幅度条件：反馈信号u f 应大于或等于输入信号u i ，即 FAu ≥1 （u o＝ A u〃u i ， u f ＝F〃u o＝F A u〃u i） 只有满足了以上两个基本条件，电路才能产生自激振荡。 2.正弦波振荡器的基本组成 a.振荡电路要产生单一频率的正弦波，必须具有选频电路。 2 （如果有多个频率的信号满足产生振荡的条件，那么输出端获得的振荡信号将不是单一频率的正弦波，而是一个由多种频率信号合成的非正弦波。如果有选频电路，并且选频电路只让某一频率的信号满足产生振荡的两个基本条件，那么得到的振荡信号就会是单一频率的正弦波信号。） b.从原理上讲，一个自激正弦波振荡器必须由三个部分组成：基本放大器、正反馈电路和选频电路。 （选频电路可以由R、C 元件组成，也可以由L、C 元件组成，还可以由石英晶体组成。在实际的振荡电路中，选频电路可以作为一个独立的部分，但多数情况下是包含在反馈电路中或基本放大器之中。） 3 .振荡的建立和稳定 a.提出问题：振荡器的最初的输入电压从何而来？ b.自激振荡的建立： (1)因为振荡电路是一个闭合的正反馈系统，因此电路中任何地方微小的电扰动（如接通直流电源等），最终都会传送到基本放大器的输入端，而成为最初的输入电压。 (2)不规则的电扰动中包含了丰富的频率成分，选频电路从中选出满足振荡条件的某一频率信号，使其在振荡电路中经过放大－正反馈－再放...
