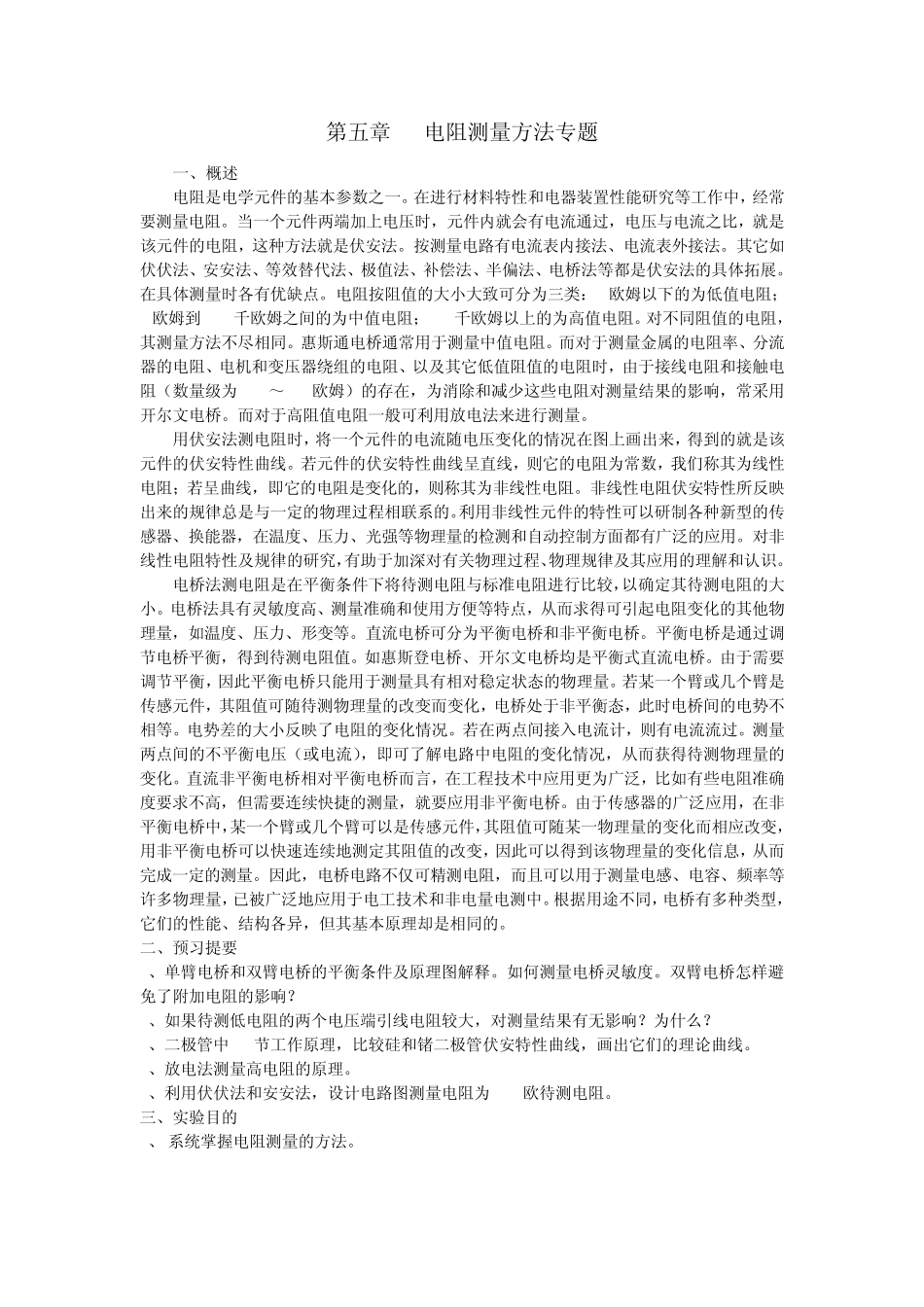

第五章 电阻测量方法专题 一、概述 电阻是电学元件的基本参数之一。在进行材料特性和电器装置性能研究等工作中，经常要测量电阻。当一个元件两端加上电压时，元件内就会有电流通过，电压与电流之比，就是该元件的电阻，这种方法就是伏安法。按测量电路有电流表内接法、电流表外接法。其它如伏伏法、安安法、等效替代法、极值法、补偿法、半偏法、电桥法等都是伏安法的具体拓展。在具体测量时各有优缺点。电阻按阻值的大小大致可分为三类：1欧姆以下的为低值电阻；1欧姆到 100千欧姆之间的为中值电阻；100千欧姆以上的为高值电阻。对不同阻值的电阻，其测量方法不尽相同。惠斯通电桥通常用于测量中值电阻。而对于测量金属的电阻率、分流器的电阻、电机和变压器绕组的电阻、以及其它低值阻值的电阻时，由于接线电阻和接触电阻（数量级为 10-2～10-3欧姆）的存在，为消除和减少这些电阻对测量结果的影响，常采用开尔文电桥。而对于高阻值电阻一般可利用放电法来进行测量。 用伏安法测电阻时，将一个元件的电流随电压变化的情况在图上画出来，得到的就是该元件的伏安特性曲线。若元件的伏安特性曲线呈直线，则它的电阻为常数，我们称其为线性电阻；若呈曲线，即它的电阻是变化的，则称其为非线性电阻。非线性电阻伏安特性所反映出来的规律总是与一定的物理过程相联系的。利用非线性元件的特性可以研制各种新型的传感器、换能器，在温度、压力、光强等物理量的检测和自动控制方面都有广泛的应用。对非线性电阻特性及规律的研究，有助于加深对有关物理过程、物理规律及其应用的理解和认识。 电桥法测电阻是在平衡条件下将待测电阻与标准电阻进行比较，以确定其待测电阻的大小。电桥法具有灵敏度高、测量准确和使用方便等特点，从而求得可引起电阻变化的其他物理量，如温度、压力、形变等。直流电桥可分为平衡电桥和非平衡电桥。平衡电桥是通过调节电桥平衡，得到待测电阻值。如惠斯登电桥、开尔文电桥均是平衡式直流电桥。由于需要调节平衡，因此平衡电桥只能用于测量具有相对稳定状态的物理量。若某一个臂或几个臂是传感元件，其阻值可随待测物理量的改变而变化，电桥处于非平衡态，此时电桥间的电势不相等。电势差的大小反映了电阻的变化情况。若在两点间接入电流计，则有电流流过。测量两点间的不平衡电压（或电流），即可了解电路中电阻的变化情况，从而获得待测物理量的变化。直流非平衡电桥相对平衡电桥而言，在工程技术中应用更为广泛，比...
