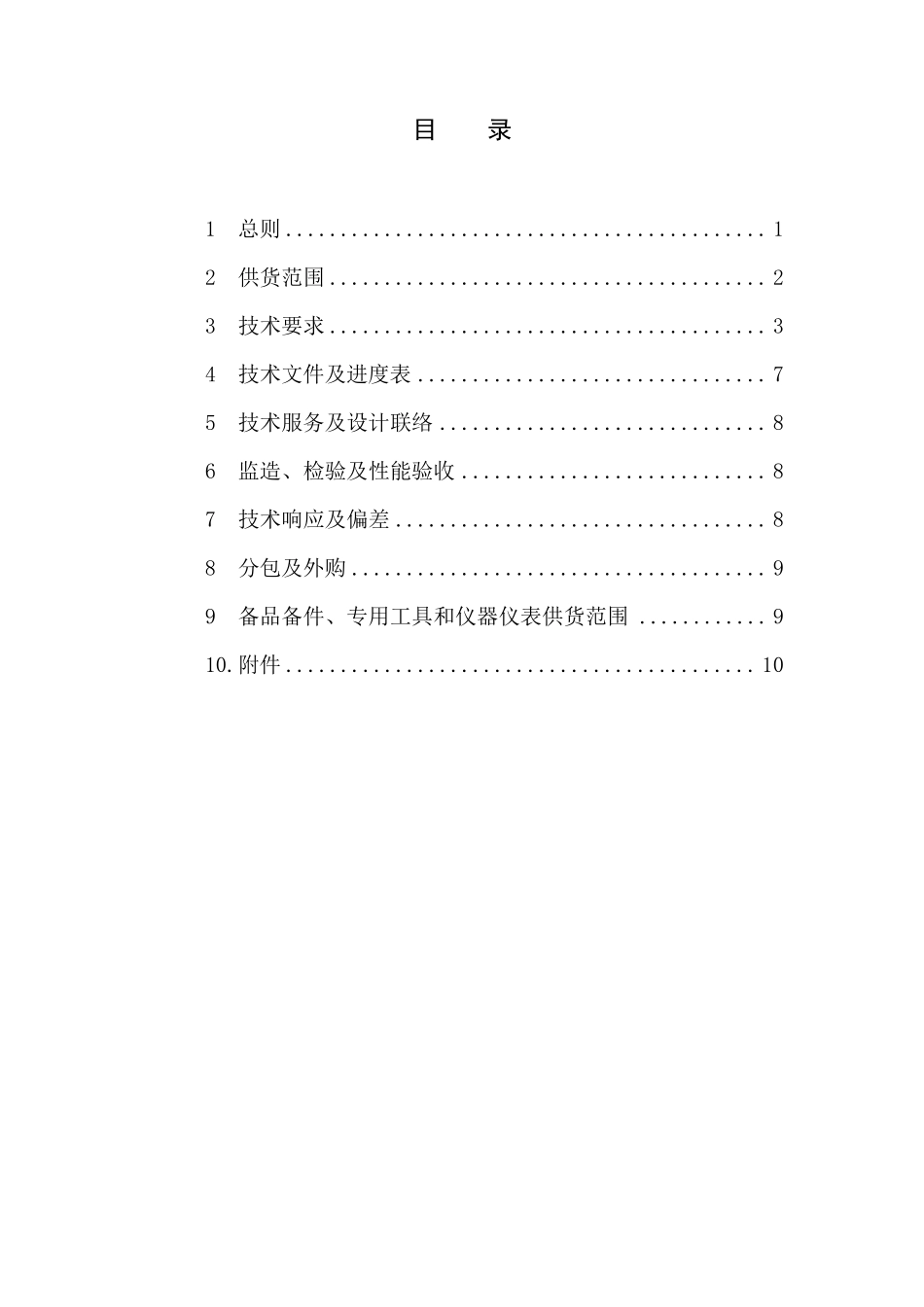

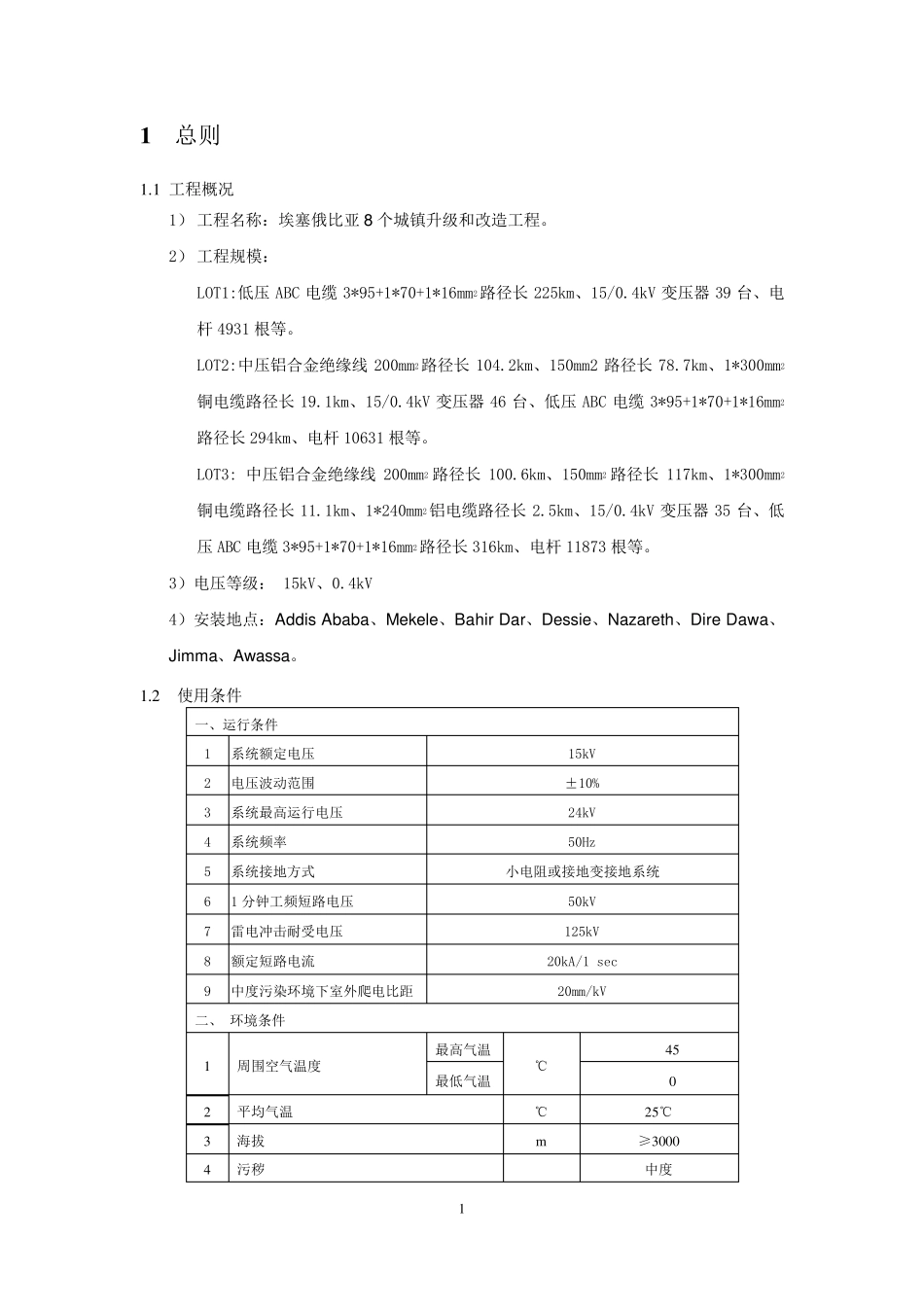

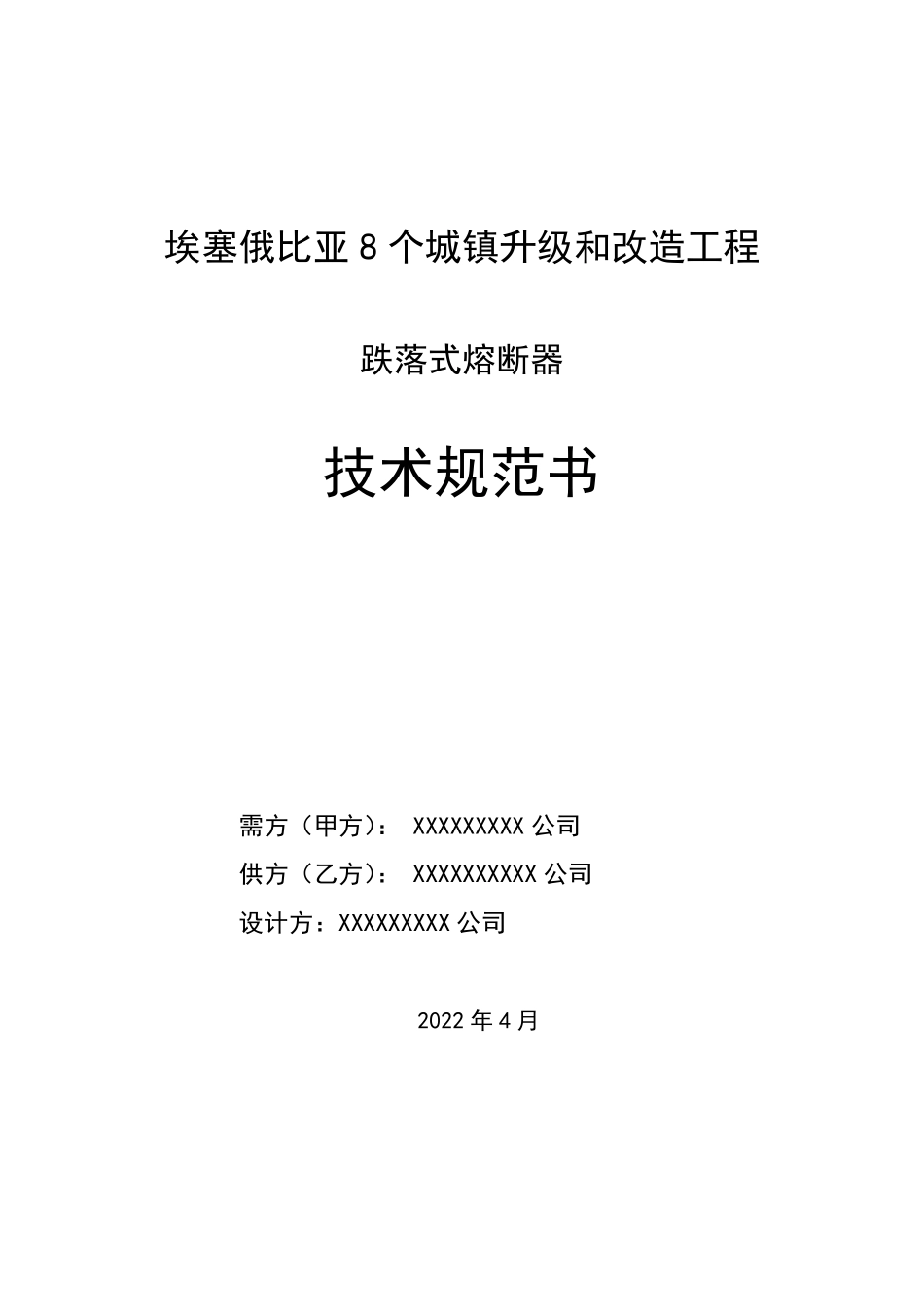

埃塞俄比亚8 个城镇升级和改造工程 跌落式熔断器 技术规范书 需方（甲方）： XXXXXXXXX 公司 供方（乙方）： XXXXXXXXXX 公司 设计方：XXXXXXXXX 公司 2022 年 4 月 目 录 1 总则 ............................................ 1 2 供货范围 ........................................ 2 3 技术要求 ........................................ 3 4 技术文件及进度表 ................................ 7 5 技术服务及设计联络 .............................. 8 6 监造、检验及性能验收 ............................ 8 7 技术响应及偏差 .................................. 8 8 分包及外购 ...................................... 9 9 备品备件、专用工具和仪器仪表供货范围 ............ 9 10.附件 ........................................... 10 1 1 总则 1.1 工程概况 1） 工程名称：埃塞俄比亚8 个城镇升级和改造工程。 2） 工程规模： LOT1:低压ABC 电缆3*95+1*70+1*16mm2路径长225km、15/0.4kV 变压器39 台、电杆4931 根等。 LOT2:中压铝合金绝缘线200mm2路径长104.2km、150mm2 路径长78.7km、1*300mm2铜电缆路径长19.1km、15/0.4kV 变压器46 台、低压ABC 电缆3*95+1*70+1*16mm2路径长294km、电杆10631 根等。 LOT3: 中压铝合金绝缘线200mm2 路径长100.6km、150mm2 路径长117km、1*300mm2铜电缆路径长11.1km、1*240mm2铝电缆路径长2.5km、15/0.4kV 变压器35 台、低压ABC 电缆3*95+1*70+1*16mm2路径长316km、电杆11873 根等。 3）电压等级： 15kV、0.4kV 4）安装地点：Addis Ababa、Mekele、Bahir Dar、Dessie、Nazareth、Dire Dawa、Jimma、Awassa。 1.2 使用条件 一、运行条件 1 系统额定电压 15kV 2 电压波动范围 ±10% 3 系统最高运行电压 24kV 4 系统频率 50Hz 5 系统接地方式 小电阻或接地变接地系统 6 1 分钟工频短路电压 50kV 7 雷电冲击耐受电压 125kV 8 额定短路电流 20kA/1 sec 9 中度污染环境下室外爬电比距 20mm/kV 二、 环境条件 1 周围空气温度 最高气温 ℃ 45 最低气温 0 2 平均气温 ℃ 25℃ 3 海拔 m ≥3000 4 污秽 中度 2 5 覆冰厚度 mm 0 6 最大风速 m/s 35 7 相对湿度 % 70 8 年平均雷暴日 天 100 9 地震烈度 无记录 10 年降雨量 1250mm...
