山地光伏桩基施工方案(已审核-优)VIP免费

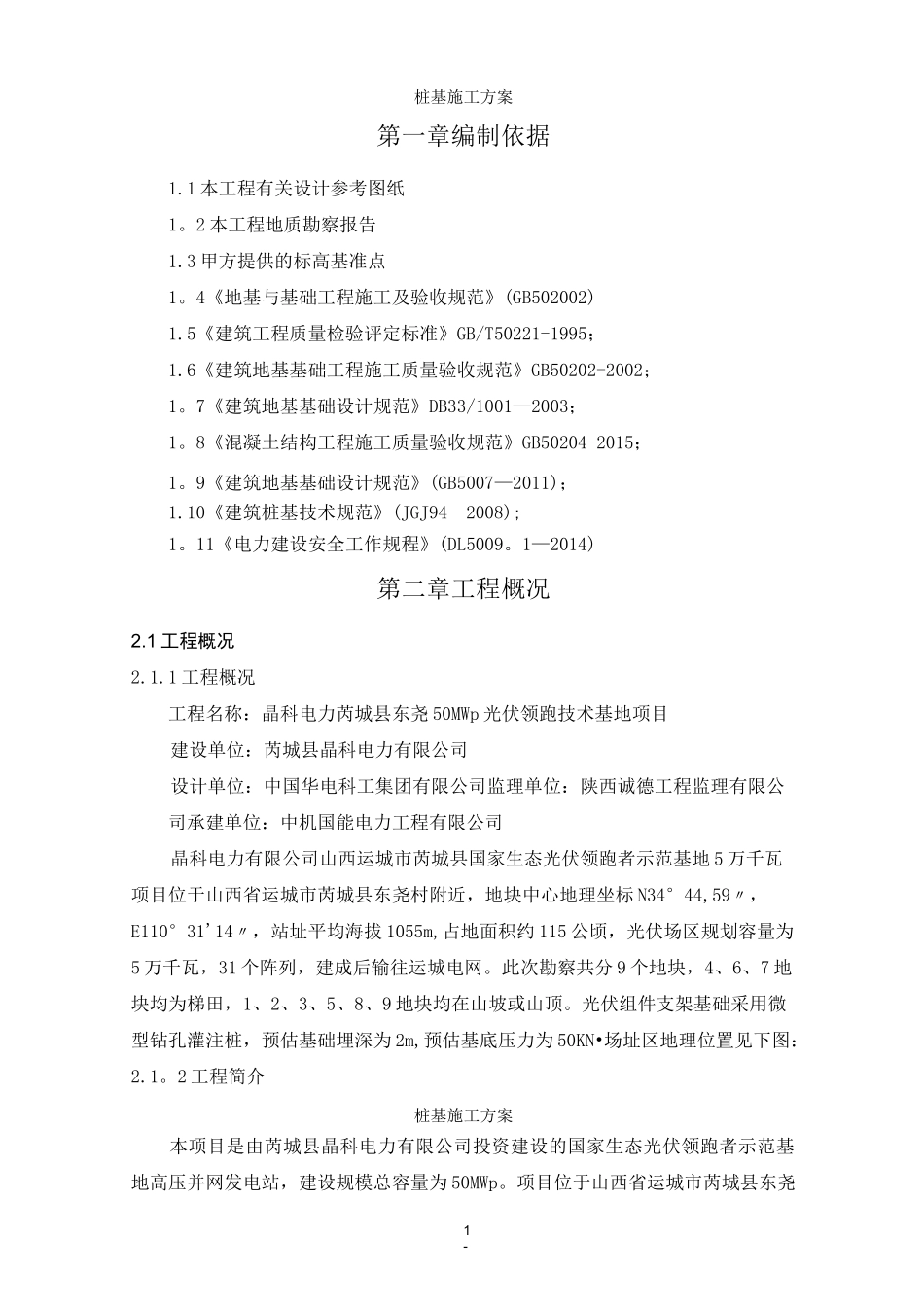

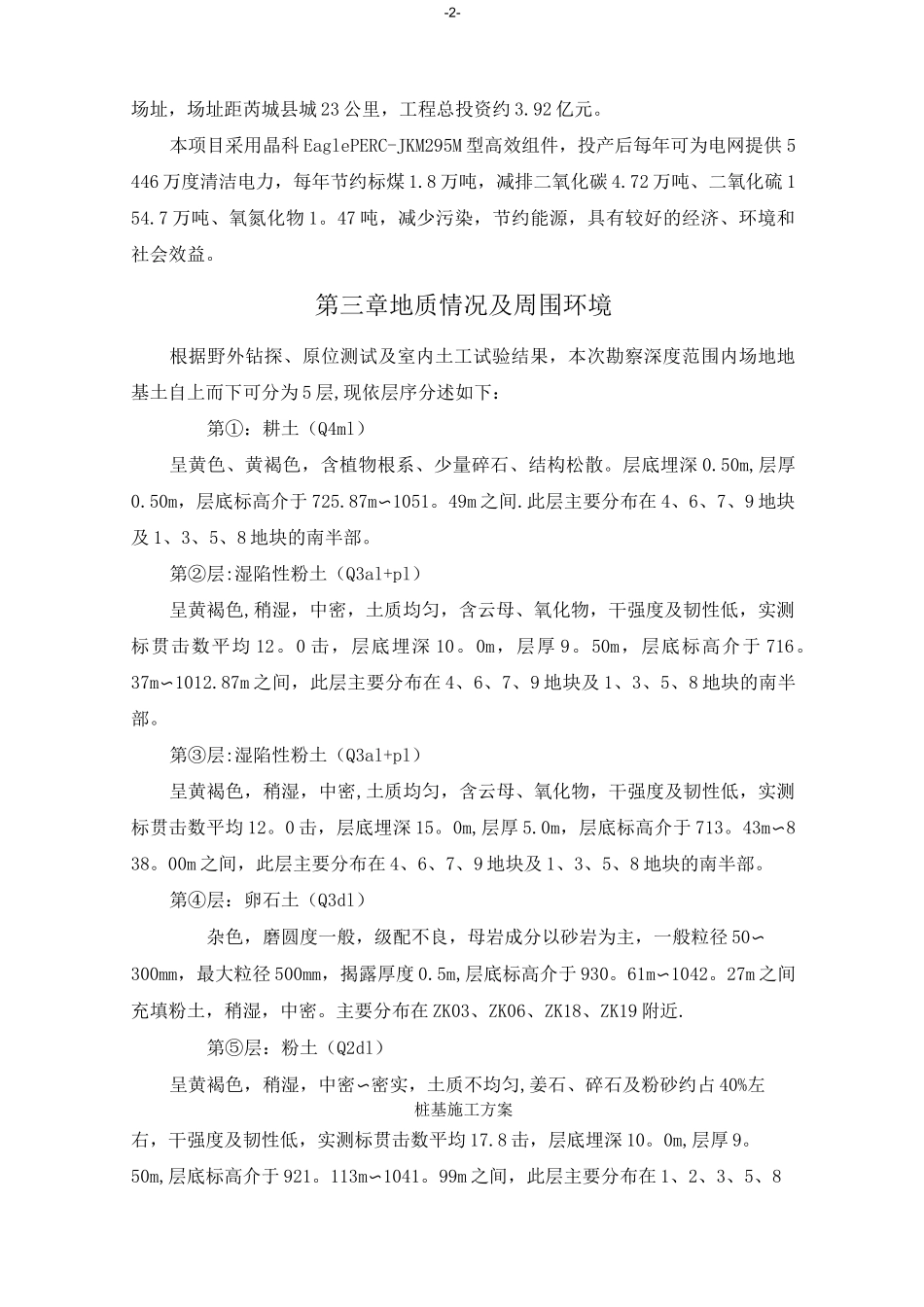

1-桩基施工方案第一章编制依据1.1 本工程有关设计参考图纸1。2 本工程地质勘察报告1.3 甲方提供的标高基准点1。4《地基与基础工程施工及验收规范》(GB502002)1.5《建筑工程质量检验评定标准》GB/T50221-1995；1.6《建筑地基基础工程施工质量验收规范》GB50202-2002；1。7《建筑地基基础设计规范》DB33/1001—2003；1。8《混凝土结构工程施工质量验收规范》GB50204-2015；1。9《建筑地基基础设计规范》(GB5007—2011)；1.10《建筑桩基技术规范》(JGJ94—2008);1。11《电力建设安全工作规程》(DL5009。1—2014)第二章工程概况2.1 工程概况2.1.1 工程概况工程名称：晶科电力芮城县东尧 50MWp 光伏领跑技术基地项目建设单位：芮城县晶科电力有限公司设计单位：中国华电科工集团有限公司监理单位：陕西诚德工程监理有限公司承建单位：中机国能电力工程有限公司晶科电力有限公司山西运城市芮城县国家生态光伏领跑者示范基地 5 万千瓦项目位于山西省运城市芮城县东尧村附近，地块中心地理坐标 N34°44,59〃，E110°31'14〃，站址平均海拔 1055m,占地面积约 115 公顷，光伏场区规划容量为5 万千瓦，31 个阵列，建成后输往运城电网。此次勘察共分 9 个地块，4、6、7 地块均为梯田，1、2、3、5、8、9 地块均在山坡或山顶。光伏组件支架基础采用微型钻孔灌注桩，预估基础埋深为 2m,预估基底压力为 50KN•场址区地理位置见下图：2.1。2 工程简介桩基施工方案本项目是由芮城县晶科电力有限公司投资建设的国家生态光伏领跑者示范基地高压并网发电站，建设规模总容量为 50MWp。项目位于山西省运城市芮城县东尧-2-场址，场址距芮城县城 23 公里，工程总投资约 3.92 亿元。本项目采用晶科 EaglePERC-JKM295M 型高效组件，投产后每年可为电网提供 5446 万度清洁电力，每年节约标煤 1.8 万吨，减排二氧化碳 4.72 万吨、二氧化硫 154.7 万吨、氧氮化物 1。47 吨，减少污染，节约能源，具有较好的经济、环境和社会效益。第三章地质情况及周围环境根据野外钻探、原位测试及室内土工试验结果，本次勘察深度范围内场地地基土自上而下可分为 5 层,现依层序分述如下：第①：耕土（Q4ml）呈黄色、黄褐色，含植物根系、少量碎石、结构松散。层底埋深 0.50m,层厚0.50m，层底标高介于 725.87m〜1051。49m 之间.此层主要分布在 4、6、7、9 地块及 1、3、5、8 地块的南半部。第②层:湿陷性粉土（Q3al+pl）呈黄褐色,稍湿，中密，土...
