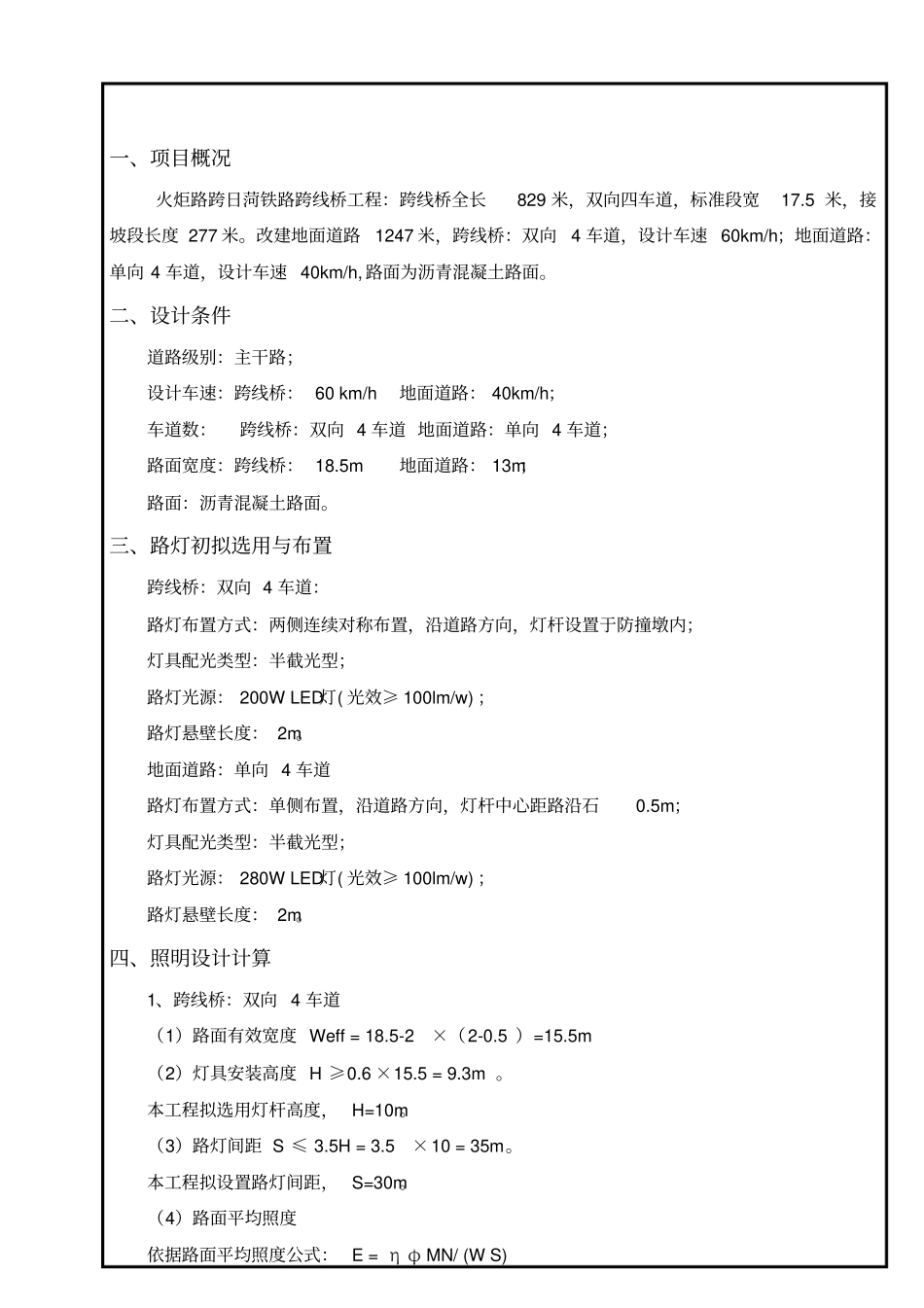

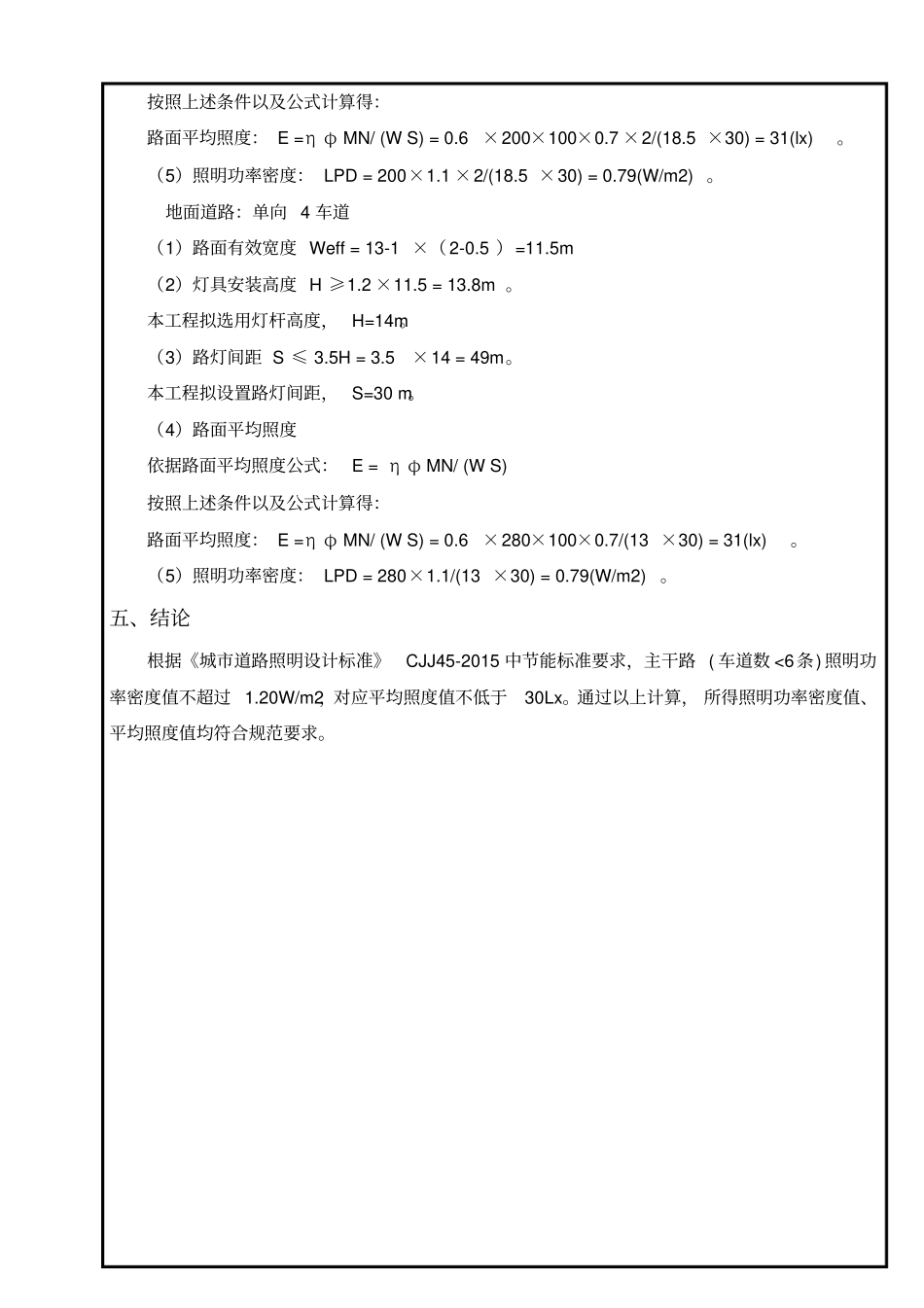

设计计算书项目编号：2016SD037SS 设计阶段：施工图设计项目名称：济宁市火炬路跨日菏铁路跨线桥工程子项或构筑物名称：路灯工程计算专业：电气计算书册数：第册共页计算：2017 年8 月3 日校对：2017 年8 月4 日校核：2017 年8 月4 日审核：2017 年8 月4 日上海市政工程设计研究总院（集团）有限公司一、项目概况火炬路跨日菏铁路跨线桥工程：跨线桥全长829 米，双向四车道，标准段宽17.5 米，接坡段长度 277 米。改建地面道路1247 米，跨线桥：双向4 车道，设计车速 60km/h；地面道路：单向 4 车道，设计车速 40km/h, 路面为沥青混凝土路面。二、设计条件道路级别：主干路；设计车速：跨线桥： 60 km/h 地面道路： 40km/h；车道数：跨线桥：双向 4 车道 地面道路：单向 4 车道；路面宽度：跨线桥： 18.5m 地面道路： 13m；路面：沥青混凝土路面。三、路灯初拟选用与布置跨线桥：双向 4 车道：路灯布置方式：两侧连续对称布置，沿道路方向，灯杆设置于防撞墩内；灯具配光类型：半截光型；路灯光源： 200W LED灯( 光效≥ 100lm/w) ；路灯悬壁长度： 2m。地面道路：单向 4 车道路灯布置方式：单侧布置，沿道路方向，灯杆中心距路沿石0.5m；灯具配光类型：半截光型；路灯光源： 280W LED灯( 光效≥ 100lm/w) ；路灯悬壁长度： 2m。四、照明设计计算1、跨线桥：双向 4 车道（1）路面有效宽度 Weff = 18.5-2×（2-0.5 ）=15.5m （2）灯具安装高度 H ≥0.6 ×15.5 = 9.3m 。本工程拟选用灯杆高度， H=10m。（3）路灯间距 S ≤ 3.5H = 3.5×10 = 35m。本工程拟设置路灯间距， S=30m。（4）路面平均照度依据路面平均照度公式： E = η φ MN/ (W S) 按照上述条件以及公式计算得：路面平均照度： E =η φ MN/ (W S) = 0.6×200×100×0.7 ×2/(18.5 ×30) = 31(lx)。（5）照明功率密度： LPD = 200×1.1 ×2/(18.5 ×30) = 0.79(W/m2) 。地面道路：单向 4 车道（1）路面有效宽度 Weff = 13-1 ×（ 2-0.5 ）=11.5m （2）灯具安装高度 H ≥1.2 ×11.5 = 13.8m 。本工程拟选用灯杆高度， H=14m。（3）路灯间距 S ≤ 3.5H = 3.5×14 = 49m。本工程拟设置路灯间距， S=30 m。（4）路面平均照度依据路面平均照度公式： E = η φ MN/ (W S) 按照上述条件以及公式计算得：路面平均照度： E =η φ MN/ (W S) = 0.6×280×100×0.7/(13 ×30) = 31(lx)。（5）照明功率密度： LPD = 280×1.1/(13 ×30) = 0.79(W/m2)。五、结论根据《城市道路照明设计标准》CJJ45-2015 中节能标准要求，主干路 ( 车道数 <6条) 照明功率密度值不超过 1.20W/m2，对应平均照度值不低于30Lx。通过以上计算， 所得照明功率密度值、平均照度值均符合规范要求。
