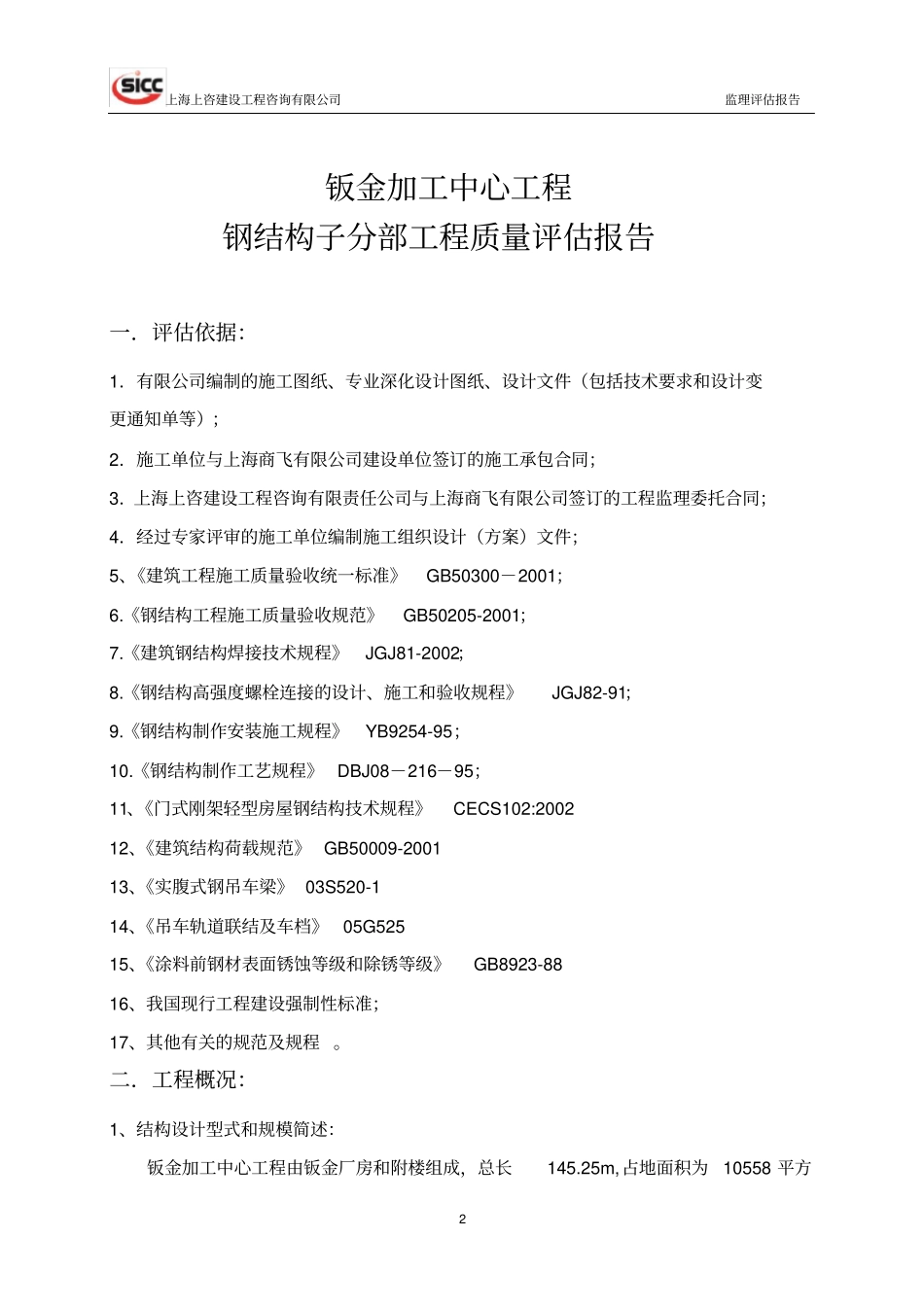

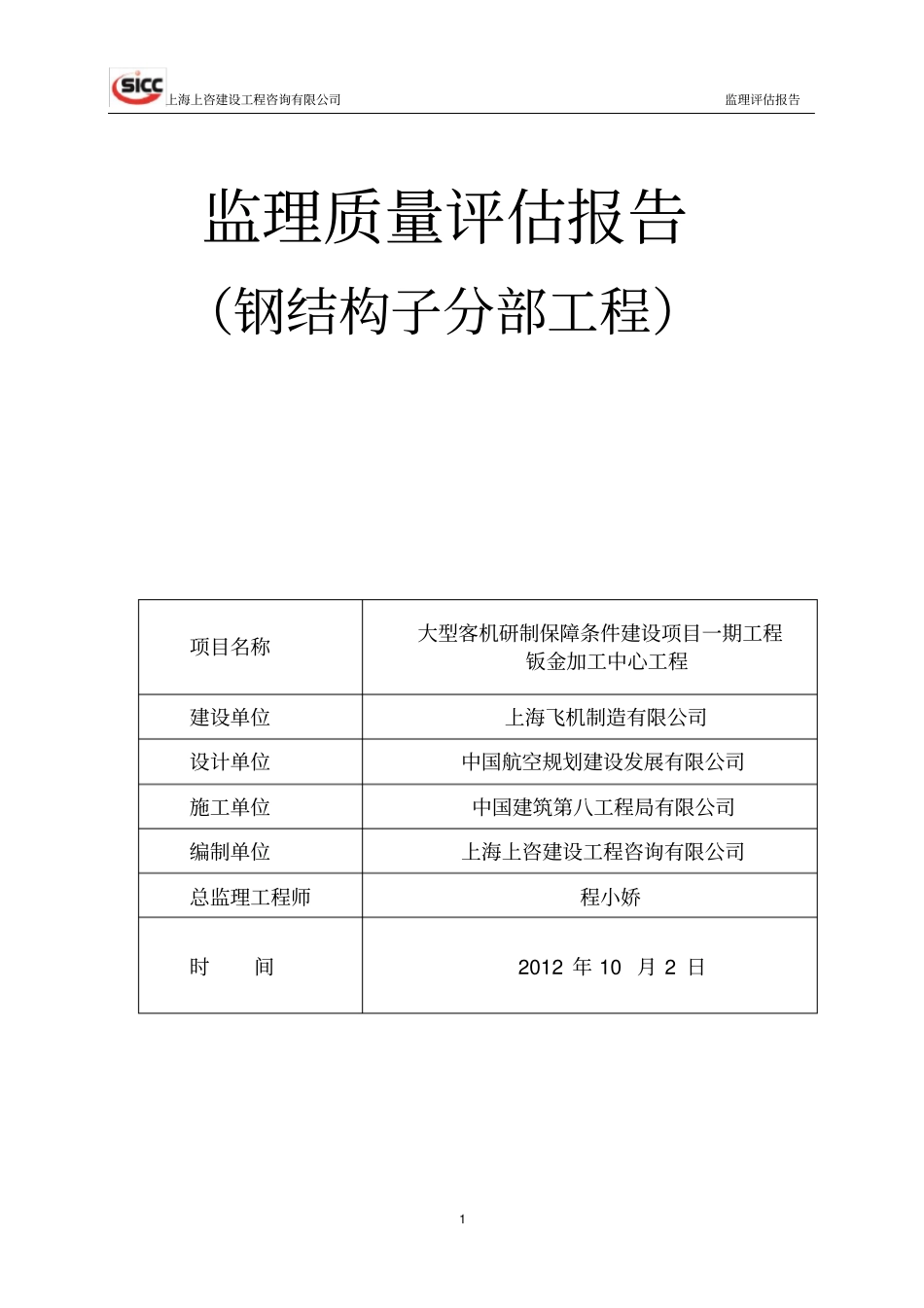

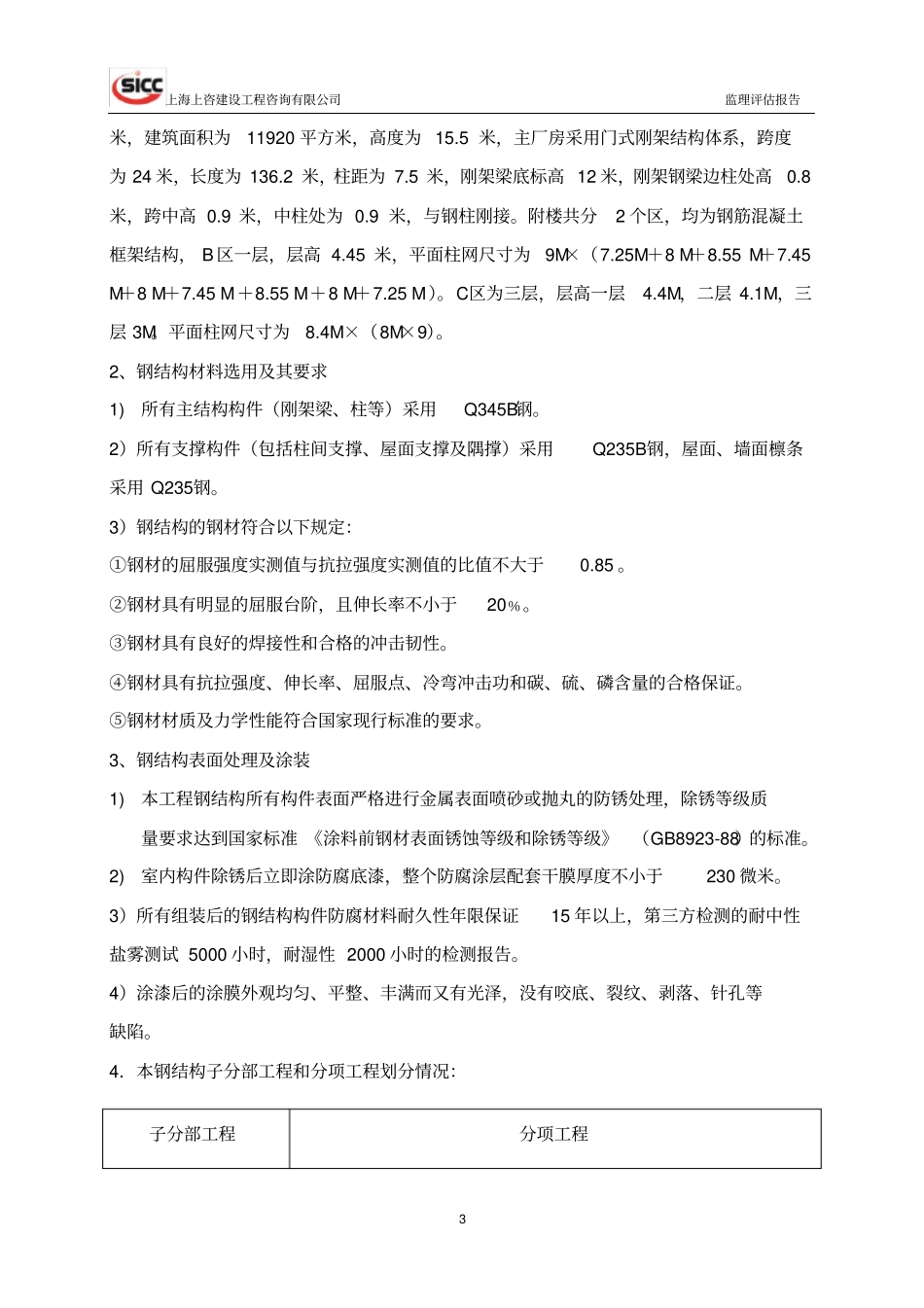

上海上咨建设工程咨询有限公司监理评估报告1 监理质量评估报告（钢结构子分部工程）项目名称大型客机研制保障条件建设项目一期工程钣金加工中心工程建设单位上海飞机制造有限公司设计单位中国航空规划建设发展有限公司施工单位中国建筑第八工程局有限公司编制单位上海上咨建设工程咨询有限公司总监理工程师程小娇时间2012 年 10 月 2 日上海上咨建设工程咨询有限公司监理评估报告2 钣金加工中心工程钢结构子分部工程质量评估报告一．评估依据：1．有限公司编制的施工图纸、专业深化设计图纸、设计文件（包括技术要求和设计变更通知单等）；2．施工单位与上海商飞有限公司建设单位签订的施工承包合同；3．上海上咨建设工程咨询有限责任公司与上海商飞有限公司签订的工程监理委托合同；4．经过专家评审的施工单位编制施工组织设计（方案）文件；5、《建筑工程施工质量验收统一标准》GB50300－2001；6.《钢结构工程施工质量验收规范》GB50205-2001；7.《建筑钢结构焊接技术规程》JGJ81-2002；8.《钢结构高强度螺栓连接的设计、施工和验收规程》JGJ82-91；9.《钢结构制作安装施工规程》YB9254-95；10.《钢结构制作工艺规程》 DBJ08－216－95；11、《门式刚架轻型房屋钢结构技术规程》CECS102:2002 12、《建筑结构荷载规范》 GB50009-2001 13、《实腹式钢吊车梁》 03S520-1 14、《吊车轨道联结及车档》05G525 15、《涂料前钢材表面锈蚀等级和除锈等级》GB8923-88 16、我国现行工程建设强制性标准；17、其他有关的规范及规程 。二．工程概况：1、结构设计型式和规模简述：钣金加工中心工程由钣金厂房和附楼组成，总长145.25m,占地面积为10558 平方上海上咨建设工程咨询有限公司监理评估报告3 米，建筑面积为11920 平方米，高度为 15.5 米，主厂房采用门式刚架结构体系，跨度为 24 米，长度为 136.2 米，柱距为 7.5 米，刚架梁底标高 12 米，刚架钢梁边柱处高0.8米，跨中高 0.9 米，中柱处为 0.9 米，与钢柱刚接。附楼共分2 个区，均为钢筋混凝土框架结构， B 区一层，层高 4.45 米，平面柱网尺寸为9M×（7.25M＋8 M＋8.55 M＋7.45 M＋8 M＋7.45 M＋8.55 M＋8 M＋7.25 M）。C区为三层，层高一层4.4M，二层 4.1M，三层 3M。平面柱网尺寸为8.4M×（8M×9）。2、钢结构材料选用及其要求1)所有主结构构件（刚架梁、柱等）采用Q345B钢。2）所有支撑构件（包括柱间支撑、屋面支撑及隅撑）采用Q235B钢，屋面、墙...
