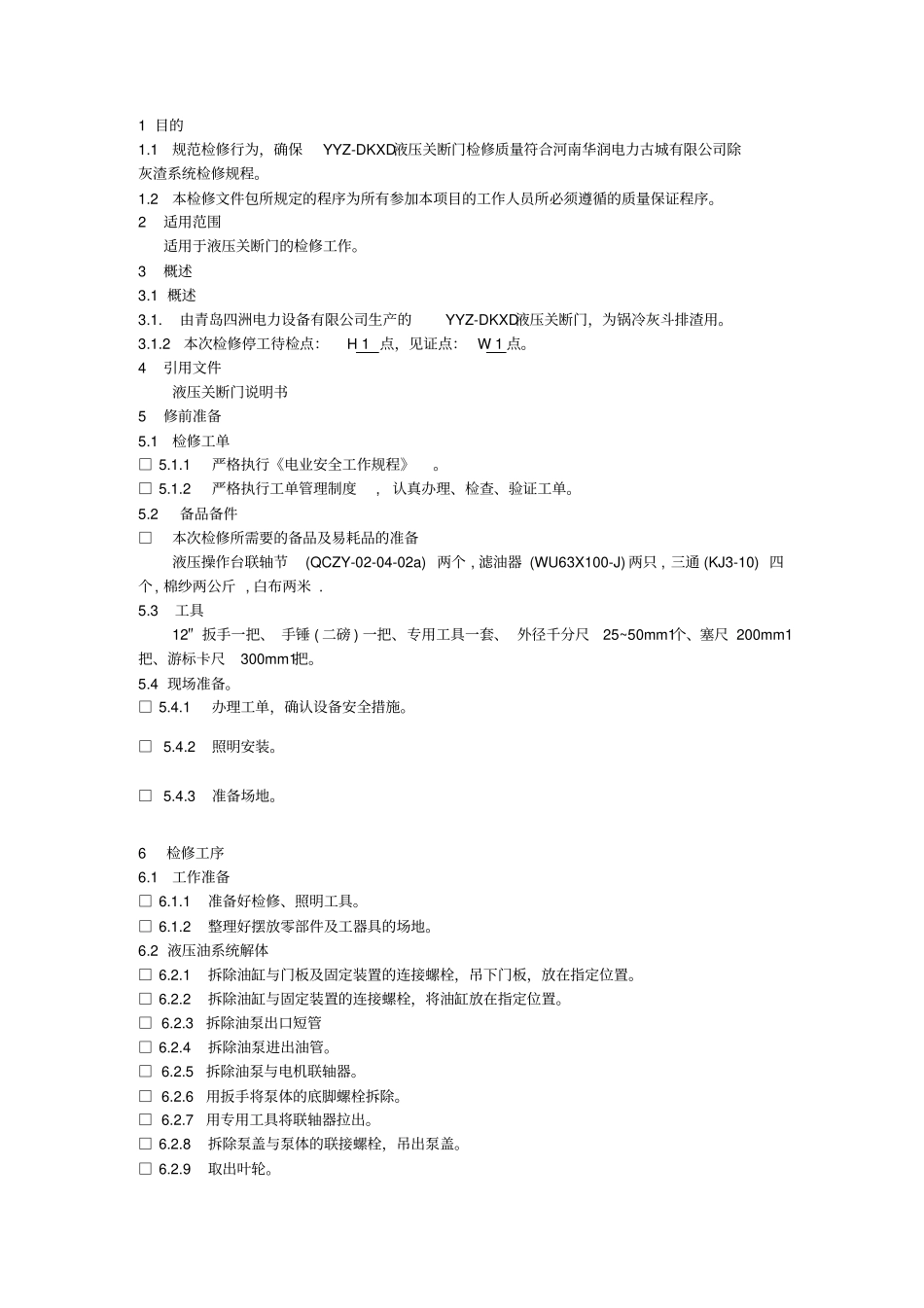

液 压 关 断 门检 修 工 艺 卡编 号：检修性质：设备编号：检修单位：工作负责人：检修时间：编制：审核：批 准： 2007-06-15 发布2007-06-30 实施河南華潤電力古城有限公司hina Resources (Henan) Power Gucheng Co. Ltd. 1 目的1.1 规范检修行为，确保YYZ-DKXD液压关断门检修质量符合河南华润电力古城有限公司除灰渣系统检修规程。1.2 本检修文件包所规定的程序为所有参加本项目的工作人员所必须遵循的质量保证程序。2 适用范围适用于液压关断门的检修工作。3 概述3.1 概述3.1. 由青岛四洲电力设备有限公司生产的YYZ-DKXD液压关断门，为锅冷灰斗排渣用。3.1.2本次检修停工待检点：H 1 点，见证点： W 1 点。4 引用文件液压关断门说明书5 修前准备5.1 检修工单□ 5.1.1 严格执行《电业安全工作规程》。□ 5.1.2 严格执行工单管理制度, 认真办理、检查、验证工单。5.2 备品备件□本次检修所需要的备品及易耗品的准备液压操作台联轴节(QCZY-02-04-02a) 两个 , 滤油器 (WU63X100-J) 两只 , 三通 (KJ3-10) 四个, 棉纱两公斤 , 白布两米 . 5.3工具12″ 扳手一把、 手锤 ( 二磅 ) 一把、专用工具一套、 外径千分尺25~50mm1个、塞尺 200mm1把、游标卡尺300mm1把。5.4 现场准备。□ 5.4.1 办理工单，确认设备安全措施。□ 5.4.2 照明安装。□ 5.4.3 准备场地。6检修工序6.1 工作准备□ 6.1.1准备好检修、照明工具。□ 6.1.2整理好摆放零部件及工器具的场地。6.2 液压油系统解体□ 6.2.1拆除油缸与门板及固定装置的连接螺栓，吊下门板，放在指定位置。□ 6.2.2拆除油缸与固定装置的连接螺栓，将油缸放在指定位置。□ 6.2.3拆除油泵出口短管□ 6.2.4拆除油泵进出油管。□ 6.2.5拆除油泵与电机联轴器。□ 6.2.6用扳手将泵体的底脚螺栓拆除。□ 6.2.7用专用工具将联轴器拉出。□ 6.2.8拆除泵盖与泵体的联接螺栓，吊出泵盖。□ 6.2.9取出叶轮。6.3 零部件检修□ 6.3.1检查各扇门与端门门板变形情况，应进行校正，严重变形门板进行更换。门板无扭曲、变形。实测值（）□ 6.3.2. 检查门体上衬板的腐蚀情况，超过l ／3 厚度的进行更换．实测值（）□ 6.3.3检查各扇侧门之间迷宫式密封，不严密的进行校正。实测值（）□ 6.3.4. 检查门轴运行是否灵话无卡涩，否则进行处理2.4 “O”型圈销轴及定位装置磨损不应大于5mm，各部位密封良好。 销轴及定位装置磨损不应大于...
