01管井降水计算(潜水非完整井)VIP专享VIP免费

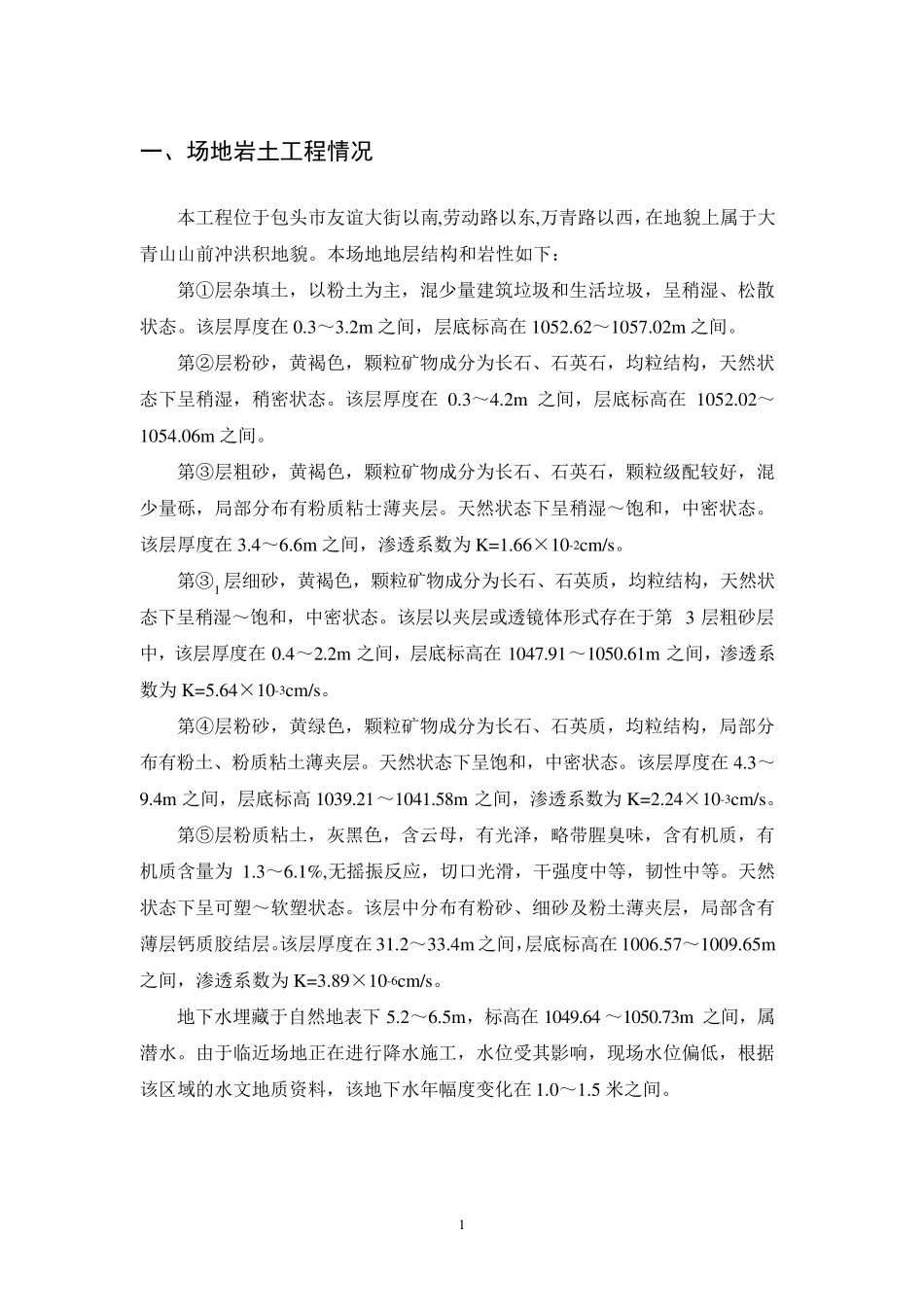

1 一、场地岩土工程情况 本工程位于包头市友谊大街以南,劳动路以东,万青路以西，在地貌上属于大青山山前冲洪积地貌。本场地地层结构和岩性如下： 第①层杂填土，以粉土为主，混少量建筑垃圾和生活垃圾，呈稍湿、松散状态。该层厚度在0.3～3.2m 之间，层底标高在1052.62～1057.02m 之间。 第②层粉砂，黄褐色，颗粒矿物成分为长石、石英石，均粒结构，天然状态下呈稍湿，稍密状态。该层厚度在0.3～4.2m 之间，层底标高在1052.02～1054.06m 之间。 第③层粗砂，黄褐色，颗粒矿物成分为长石、石英石，颗粒级配较好，混少量砾，局部分布有粉质粘士薄夹层。天然状态下呈稍湿～饱和，中密状态。该层厚度在3.4～6.6m 之间，渗透系数为K=1.66×10-2cm/s。 第③1 层细砂，黄褐色，颗粒矿物成分为长石、石英质，均粒结构，天然状态下呈稍湿～饱和，中密状态。该层以夹层或透镜体形式存在于第3 层粗砂层中，该层厚度在0.4～2.2m 之间，层底标高在1047.91～1050.61m 之间，渗透系数为K=5.64×10-3cm/s。 第④层粉砂，黄绿色，颗粒矿物成分为长石、石英质，均粒结构，局部分布有粉土、粉质粘土薄夹层。天然状态下呈饱和，中密状态。该层厚度在4.3～9.4m 之间，层底标高1039.21～1041.58m 之间，渗透系数为K=2.24×10-3cm/s。 第⑤层粉质粘土，灰黑色，含云母，有光泽，略带腥臭味，含有机质，有机质含量为1.3～6.1%,无摇振反应，切口光滑，干强度中等，韧性中等。天然状态下呈可塑～软塑状态。该层中分布有粉砂、细砂及粉土薄夹层，局部含有薄层钙质胶结层。该层厚度在31.2～33.4m 之间，层底标高在1006.57～1009.65m之间，渗透系数为K=3.89×10-6cm/s。 地下水埋藏于自然地表下5.2～6.5m，标高在1049.64 ～1050.73m 之间，属潜水。由于临近场地正在进行降水施工，水位受其影响，现场水位偏低，根据该区域的水文地质资料，该地下水年幅度变化在1.0～1.5 米之间。 2 二、降水方案的选择 本工程地质条件主要为粉土、砂土。现场基坑深度为7.0m，根据该场地附近地区的已有降水经验，拟采用管井井点降水方案降低地下水位，即在基坑周围及坑内布设一定数量的管井，由管井统一将地下水抽出，达到阻截基坑外围地下水流入基坑的目的，从而满足基础施工对降水的要求。 三、降水模型选择及设计计算 1 、降水模型的选择 假定：由于第五层粉质粘土的渗透系数远小于其它土层的渗透系数，近似将第五层视为不透水层。 （1）含水层厚度：H=第3 ...
