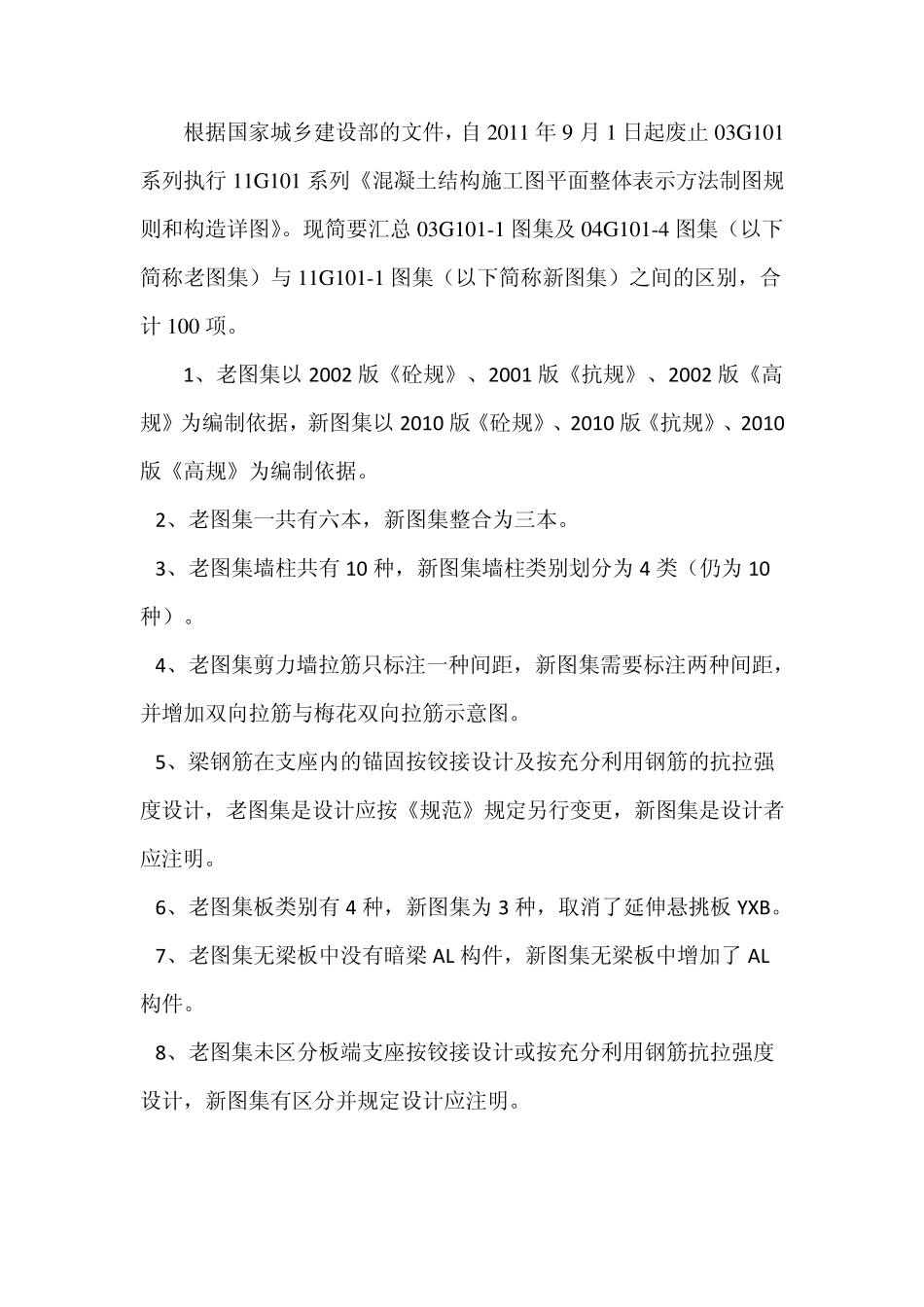

03G1011图集及04G1014图集与11G1011图集区别100项_第1页
1/10

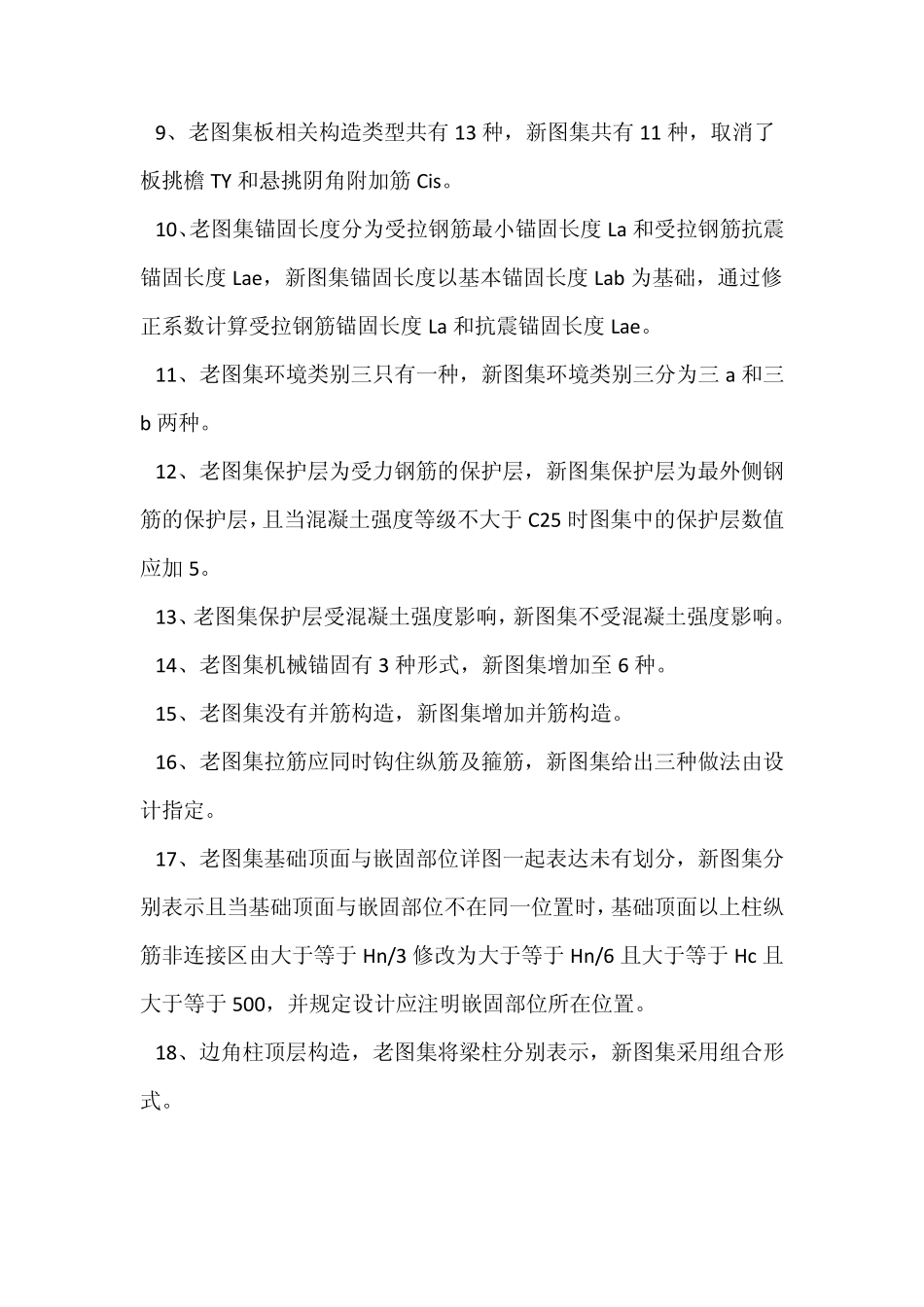

03G1011图集及04G1014图集与11G1011图集区别100项_第2页
2/10

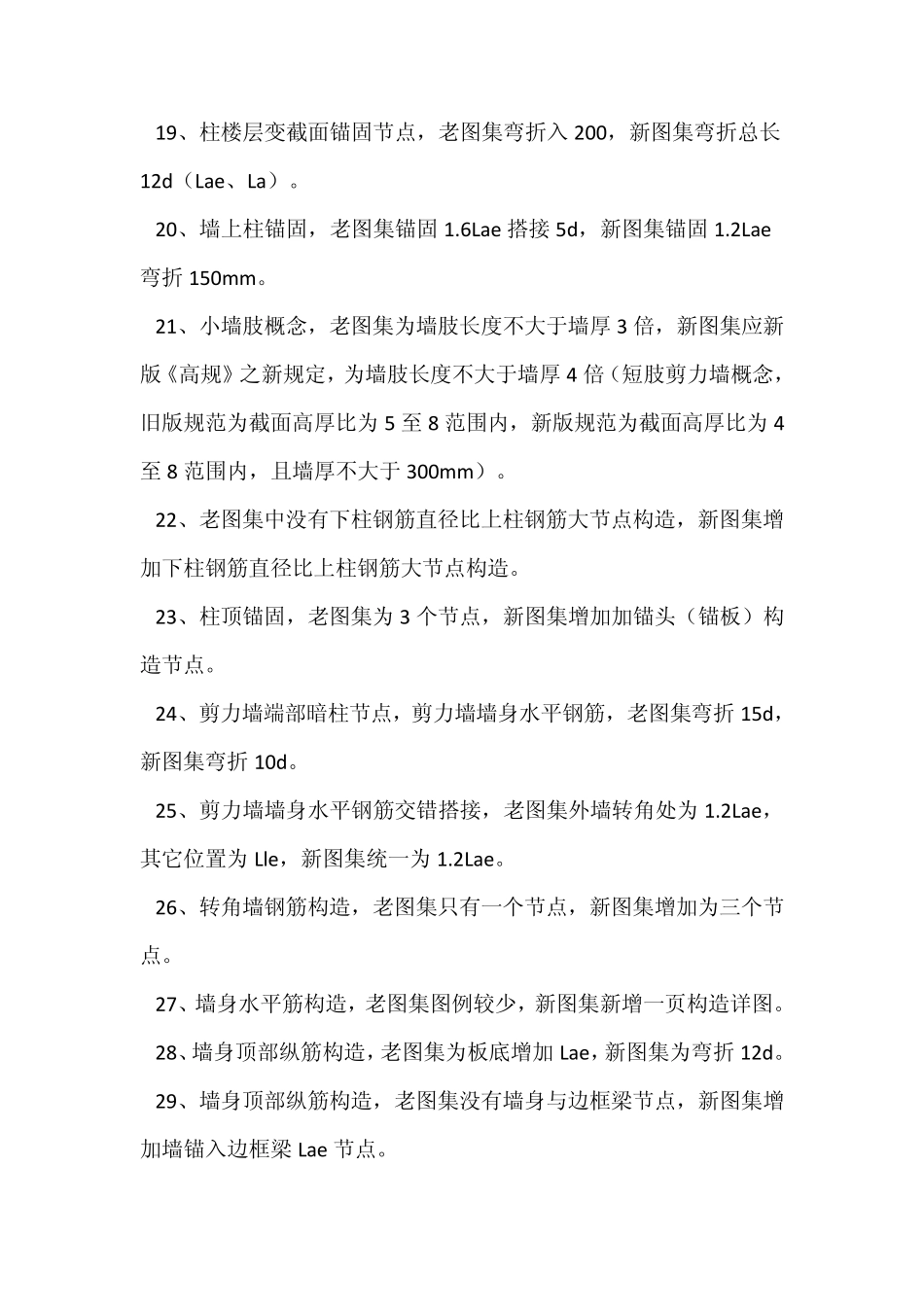

03G1011图集及04G1014图集与11G1011图集区别100项_第3页
3/10
根据国家城乡建设部的文件,自2011 年9 月1 日起废止03G 101系列执行11G 101 系列《混凝土结构施工图平面整体表示方法制图规则和构造详图》。现简要汇总03G 101-1 图集及04G 101-4 图集(以下简称老图集)与11G 101-1 图集(以下简称新图集)之间的区别,合计100 项。 1、老图集以2002 版《砼规》、2001 版《抗规》、2002 版《高规》为编制依据,新图集以2010 版《砼规》、2010 版《抗规》、2010版《高规》为编制依据。 2、老图集一共有六本,新图集整合为三本。 3、老图集墙柱共有 10 种,新图集墙柱类别划分为 4 类(仍为 10种)。 4、老图集剪力墙拉筋只标注一种间距,新图集需要标注两种间距,并增加双向拉筋与梅花双向拉筋示意图。 5、梁钢筋在支座内的锚固按铰接设计及按充分利用钢筋的抗拉强度设计,老图集是设计应按《规范》规定另行变更,新图集是设计者应注明。 6、老图集板类别有 4 种,新图集为 3 种,取消了延伸悬挑板 YXB。 7、老图集无梁板中没有暗梁 AL 构件,新图集无梁板中增加了 AL构件。 8、老图集未区分板端支座按铰接设计或按充分利用钢筋抗拉强度设计,新图集有区分并规定设计应注明。 9、老图集板相关构造类型共有 13 种,新图集共有 11 种,取消了板挑檐 TY 和悬挑阴角附加筋 Cis。 10、老图集锚固长度分为受拉钢筋最小锚固长度 La 和受拉钢筋抗震锚固长度 Lae,新图集锚固长度以基本锚固长度 Lab 为基础,通过修正系数计算受拉钢筋锚固长度 La 和抗震锚固长度 Lae。 11、老图集环境类别三只有一种,新图集环境类别三分为三 a 和三b 两种。 12、老图集保护层为受力钢筋的保护层,新图集保护层为最外侧钢筋的保护层,且当混凝土强度等级不大于 C25 时图集中的保护层数值应加 5。 13、老图集保护层受混凝土强度影响,新图集不受混凝土强度影响。 14、老图集机械锚固有 3 种形式,新图集增加至 6 种。 15、老图集没有并筋构造,新图集增加并筋构造。 16、老图集拉筋应同时钩住纵筋及箍筋,新图集给出三种做法由设计指定。 17、老图集基础顶面与嵌固部位详图一起表达未有划分,新图集分别表示且当基础顶面与嵌固部位不在同一位置时,基础顶面以上柱纵筋非连接区由大于等于 Hn/3 修改为大于等于 Hn/6 且大于等于 Hc 且大于等于 500,并规定设计应注明嵌固部位所在位置。 18、边角柱顶层构造,老图集将梁柱分别表示,新图集采用组合形式。 ...
