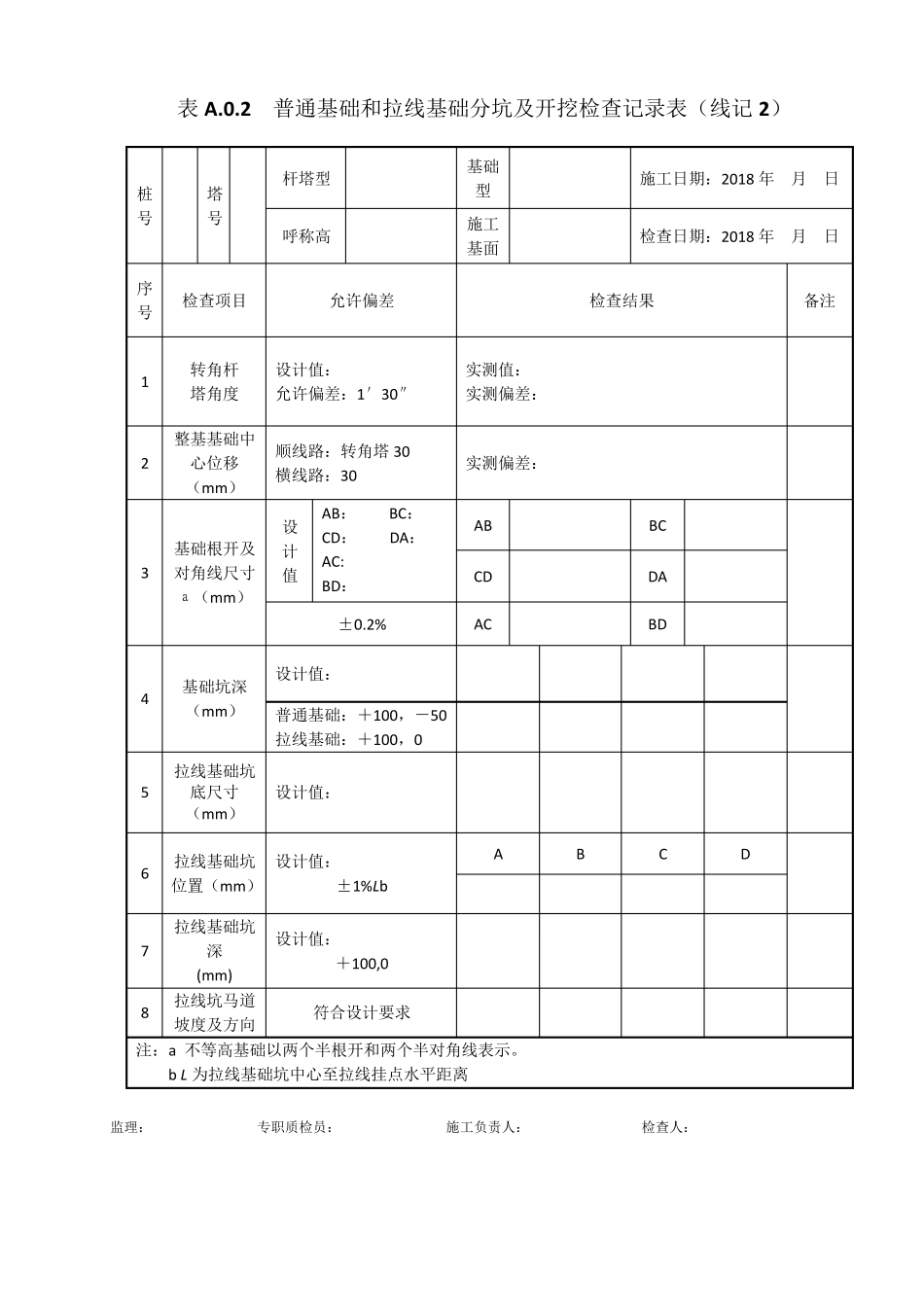

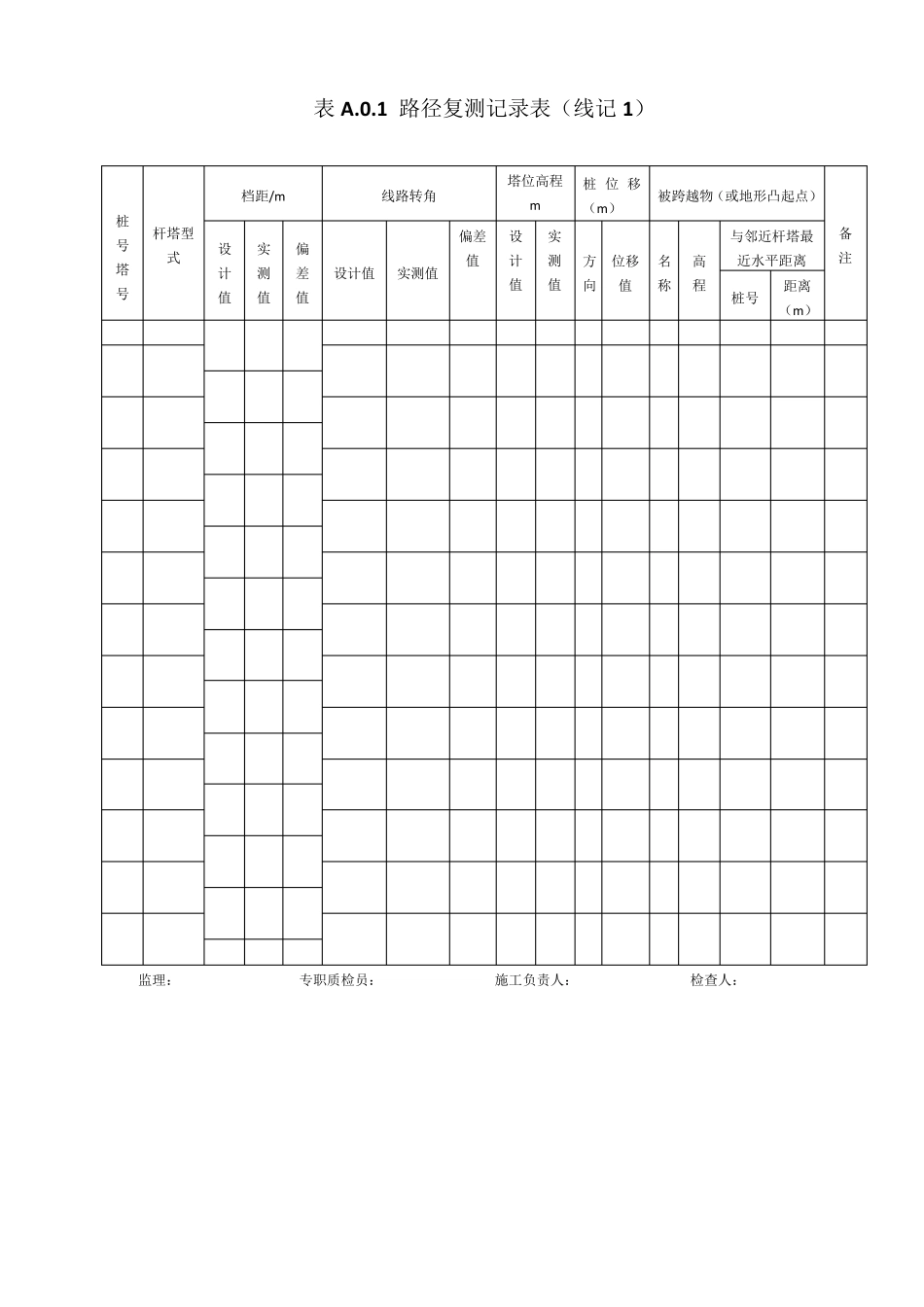

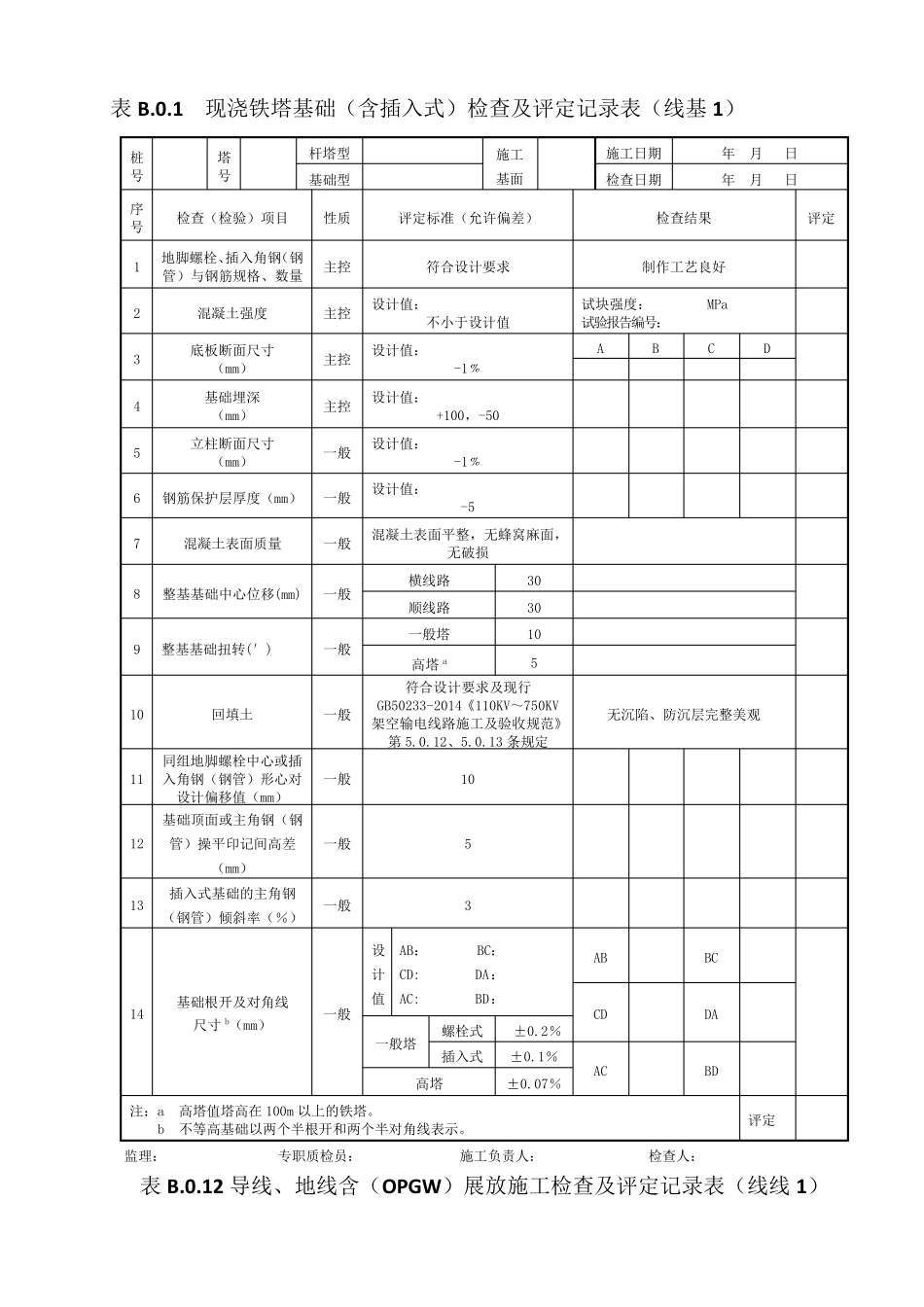

表A.0.1 路径复测记录表(线记1) 监理: 专职质检员: 施工负责人: 检查人: 桩号塔号 杆塔型式 档距/m 线路转角 塔位高程m 桩位移(m ) 被跨越物(或地形凸起点) 备注 设计值 实测值 偏差值 设计值 实测值 偏差值 设计值 实测值 方向 位移值 名称 高程 与邻近杆塔最近水平距离 桩号 距离(m ) 表A.0.2 普通基础和拉线基础分坑及开挖检查记录表(线记2) 监理: 专职质检员: 施工负责人: 检查人: 桩号 塔 号 杆塔型 基础型 施工日期:2018 年 月 日 呼称高 施工 基面 检查日期:2018 年 月 日 序 号 检查项目 允许偏差 检查结果 备注 1 转角杆 塔角度 设计值: 允许偏差:1′30″ 实测值: 实测偏差: 2 整基基础中心位移(m m ) 顺线路:转角塔30 横线路:30 实测偏差: 3 基础根开及 对角线尺寸а(m m ) 设 计 值 AB: BC: CD: DA: AC: BD: AB BC CD DA ±0.2% AC BD 4 基础坑深 (m m ) 设计值: 普通基础:+100,-50 拉线基础:+100,0 5 拉线基础坑底尺寸 (m m ) 设计值: 6 拉线基础坑位置(m m ) 设计值: ±1%L b A B C D 7 拉线基础坑深 (m m ) 设计值: +100,0 8 拉线坑马道 坡度及方向 符合设计要求 注:a 不等高基础以两个半根开和两个半对角线表示。 b L 为拉线基础坑中心至拉线挂点水平距离 表 B.0.1 现 浇 铁 塔 基 础 ( 含 插 入 式 ) 检 查 及 评 定 记 录 表 ( 线 基 1) 桩号 塔号 杆 塔 型 施 工基 面 施 工 日 期 年 月 日 基 础 型 检 查 日 期 年 月 日 序号 检 查 ( 检 验 ) 项 目 性 质 评 定 标 准 ( 允 许 偏 差 ) 检 查 结 果 评 定 1 地 脚 螺 栓 、插 入 角 钢( 钢管 ) 与 钢 筋 规 格 、 数 量 主 控 符 合 设 计 要 求 制 作 工 艺 良 好 2 混 凝 土 强 度 主 控 设 计 值 : 不 小 于 设 计 值 试 块 强 度 : MPa 试 验 报 告 编 号 : 3 底 板 断 面 尺 寸 ( mm) 主 控 设 计 值 : -1﹪ A B C D 4 基 础 埋 深 ( mm) 主 控 设 计 值 : +100, -50 5 立 柱 断 面 尺 寸 ( mm) 一 般 设 计 值 : -1﹪ 6 钢 筋 保...
