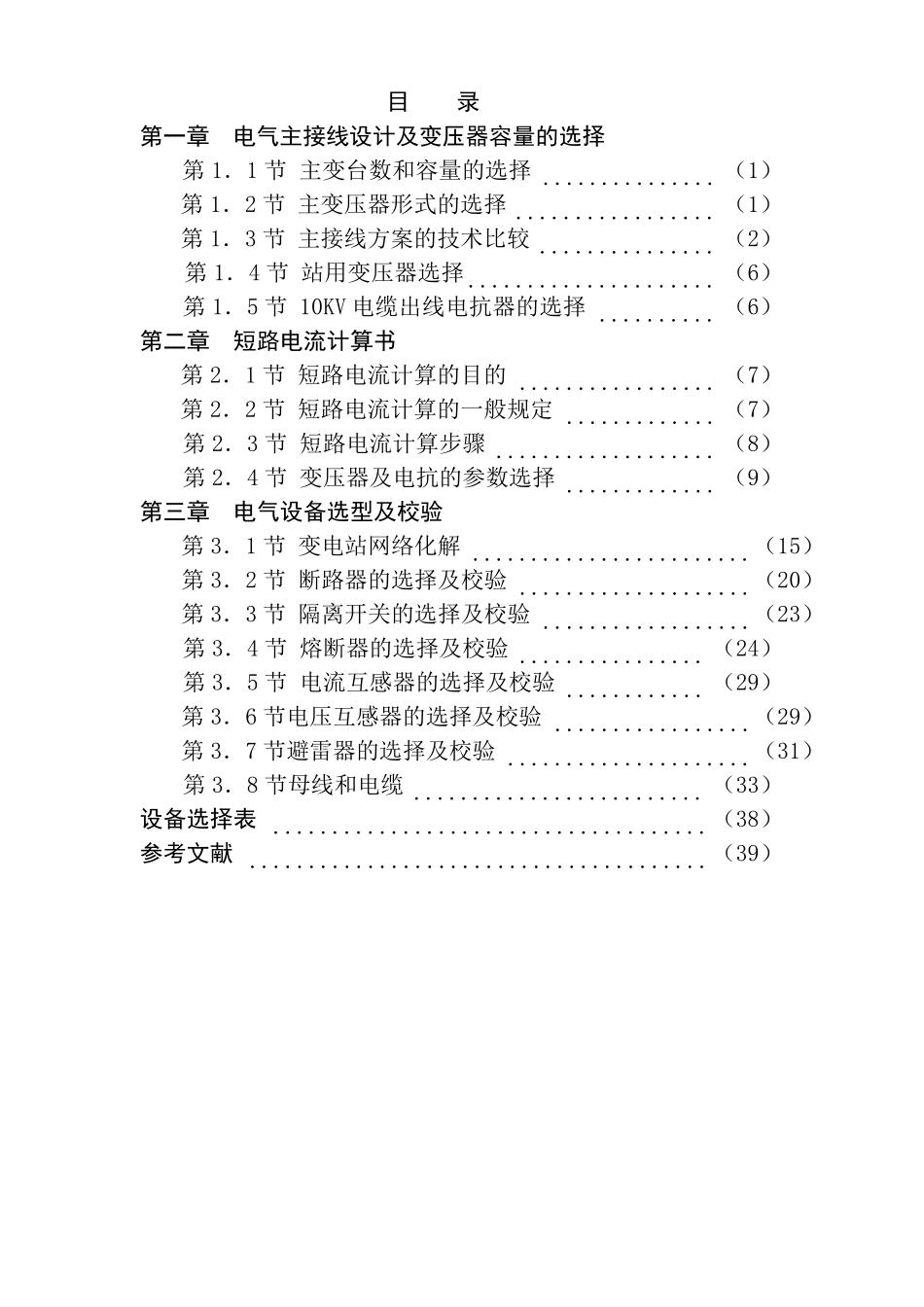

目 录 第一章 电气主接线设计及变压器容量的选择 第1．1 节 主变台数和容量的选择 ··············· （1） 第1．2 节 主变压器形式的选择 ················· （1） 第1．3 节 主接线方案的技术比较 ··············· （2） 第1．4 节 站用变压器选择 ····················· （6） 第1．5 节 10KV 电缆出线电抗器的选择 ·········· （6） 第二章 短路电流计算书 第2．1 节 短路电流计算的目的 ················· （7） 第2．2 节 短路电流计算的一般规定 ············· （7） 第2．3 节 短路电流计算步骤 ··················· （8） 第2．4 节 变压器及电抗的参数选择 ············· （9） 第三章 电气设备选型及校验 第3．1 节 变电站网络化解 ························ （15） 第3．2 节 断路器的选择及校验 ···················· （20） 第3．3 节 隔离开关的选择及校验 ·················· （23） 第3．4 节 熔断器的选择及校验 ················ （24） 第3．5 节 电流互感器的选择及校验 ············ （29） 第3．6 节电压互感器的选择及校验 ················· （29） 第3．7 节避雷器的选择及校验 ····················· （31） 第3．8 节母线和电缆 ························· （33） 设备选择表 ····································· （38） 参考文献 ······································· （39） X X 大 学 电 力 学 院 毕 业 设 计 第 1页 第一章 电气主接线设计及主变压器容量选择 第1．1 节 台数和容量的选择 （ 1） 主 变 压 器 的 台 数 和 容 量 ， 应 根 据 地 区 供 电 条 件 、 负 荷 性 质 、 用 电 容 量 和 运 行 方 式 等综 合 考 虑 确 定 。 （ 2） 主 变 压 器 容 量 一 般 按 变 电 所 、 建 成 后 5～ 10 年 的 规 划 ...
