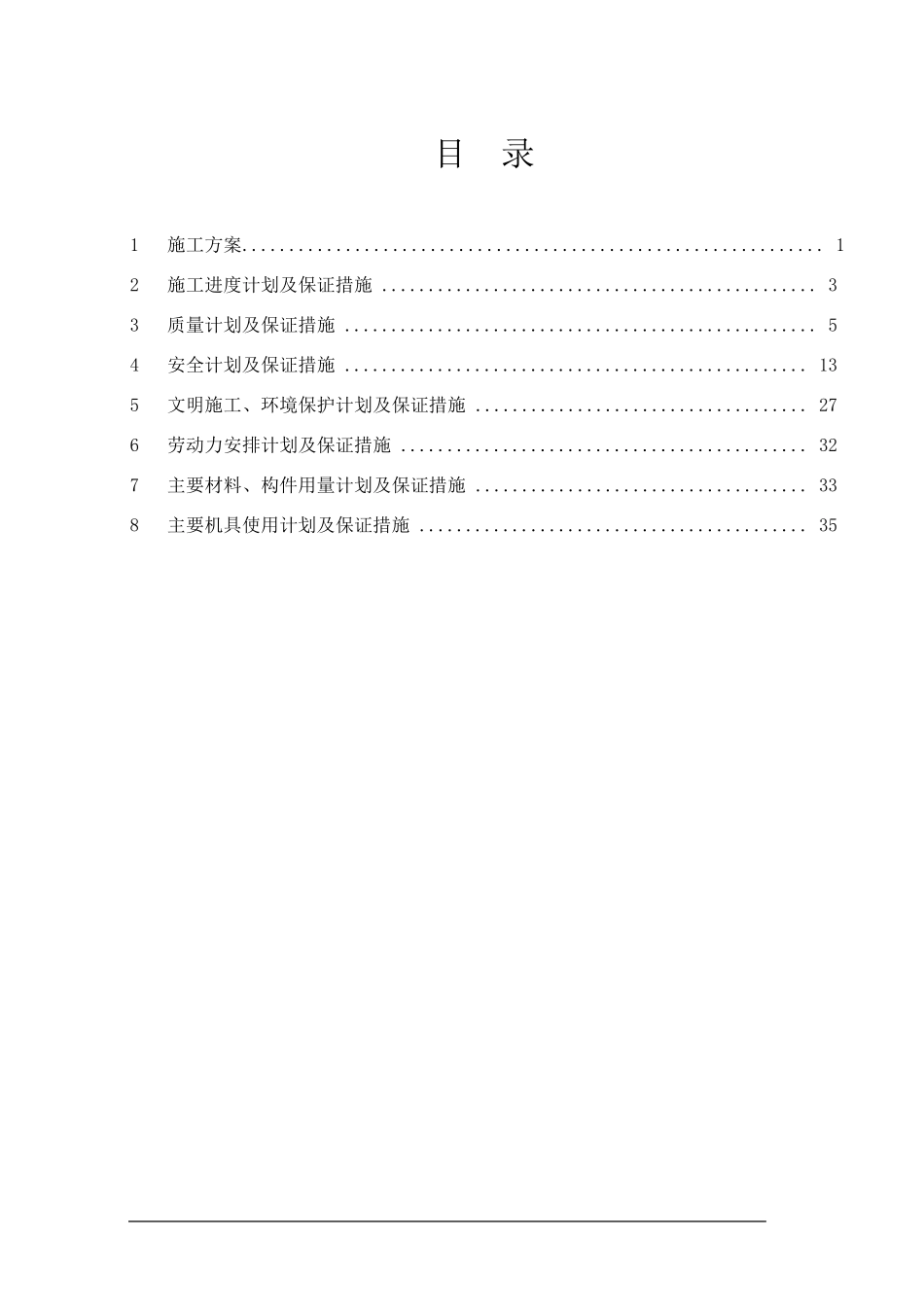

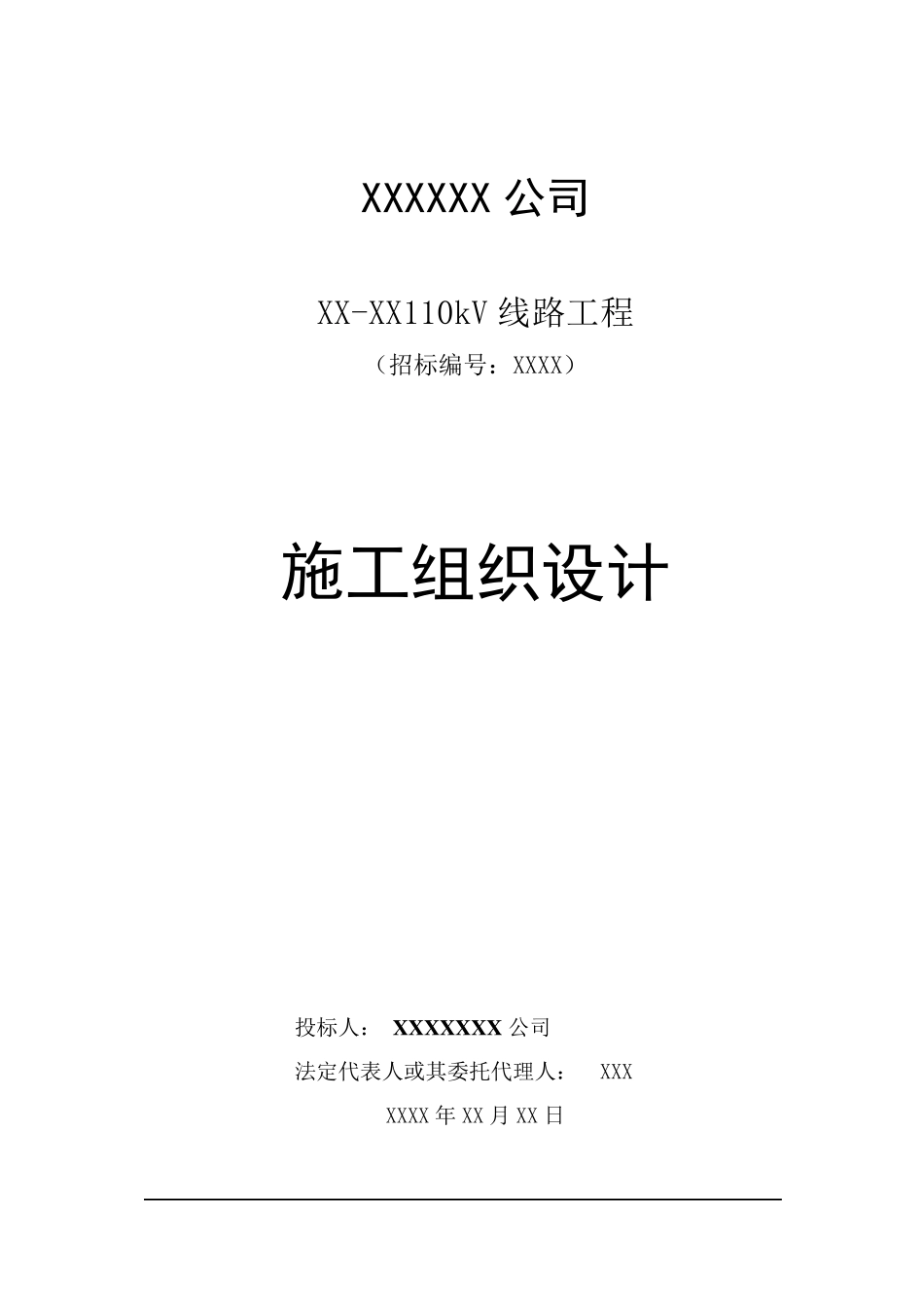

XXXXXX 公司 XX-XX110kV 线路工程 （招标编号：XXXX） 施工组织设计 投标人： XXXXXXX 公司 法定代表人或其委托代理人： XXX XXXX 年 XX 月 XX 日 目 录 1 施工方案 .............................................................. 1 2 施工进度计划及保证措施 ............................................... 3 3 质量计划及保证措施 ................................................... 5 4 安全计划及保证措施 .................................................. 13 5 文明施工、环境保护计划及保证措施 .................................... 27 6 劳动力安排计划及保证措施 ............................................ 32 7 主要材料、构件用量计划及保证措施 .................................... 33 8 主要机具使用计划及保证措施 .......................................... 35 第 1页 1 施工方案 1.1 工程概况及特点 本工程为110 千伏线路工程，新建线路起自110 千伏升压站，止于220 千伏变110 千伏（12Y）间隔。线路全线采用单回架设，线路全长44 千米。全线单回路架设，共使用杆塔154 基。 本工程导线15mm、20mm 覆冰区采用JL/G1A-240/40 型钢芯铝绞线，地线一根采用24 芯OPGW 复合光缆，另一根采用1×19-11.4-1270-B（GJ-80）镀锌钢绞线；导线30mm 覆冰区采用JLHA2/G1A-240/40 型钢芯铝合金绞线，地线2根采用1×19-13.0-1370-B（GJ-100）镀锌钢绞线，30mm 覆冰区的通信采用ADSS光缆埋地敷设（计入光纤通信），地线逐基接地。 1.2 工程量统计 按照投标要求，全线划分为两个标段： 一标段为风电场终端塔N1#~N66#，共计 154 基，其中铁塔XX 基，电杆XX基，拉门塔XX 基。 二标段为N67#~N154，共计 XX 基，其中铁塔XX 基，电杆XX 基，拉门塔XX基。具体工程量见下表： 项目 施工划分 分段终止号 工程量 备注 基础 一标段 N1-N66 610 方 本体 592 方，保护帽 13 方，垫层 5 方 二标段 N67-N154 617 方 本体 599 方，保护帽 13 方，垫层 5 方 组塔 一标段 N1-N66 314.64 吨 电杆67.62 吨，铁塔247.02 吨 二标段 N67-N154 309.32 吨 电杆79.75 吨，铁塔229.57 吨 架线 一标段 N1-N66 21km 二标段 N67-N154 237km 含 N66 跳线 第 2页 1.3 方案选择 本工程施工技术方案制定设立专...
