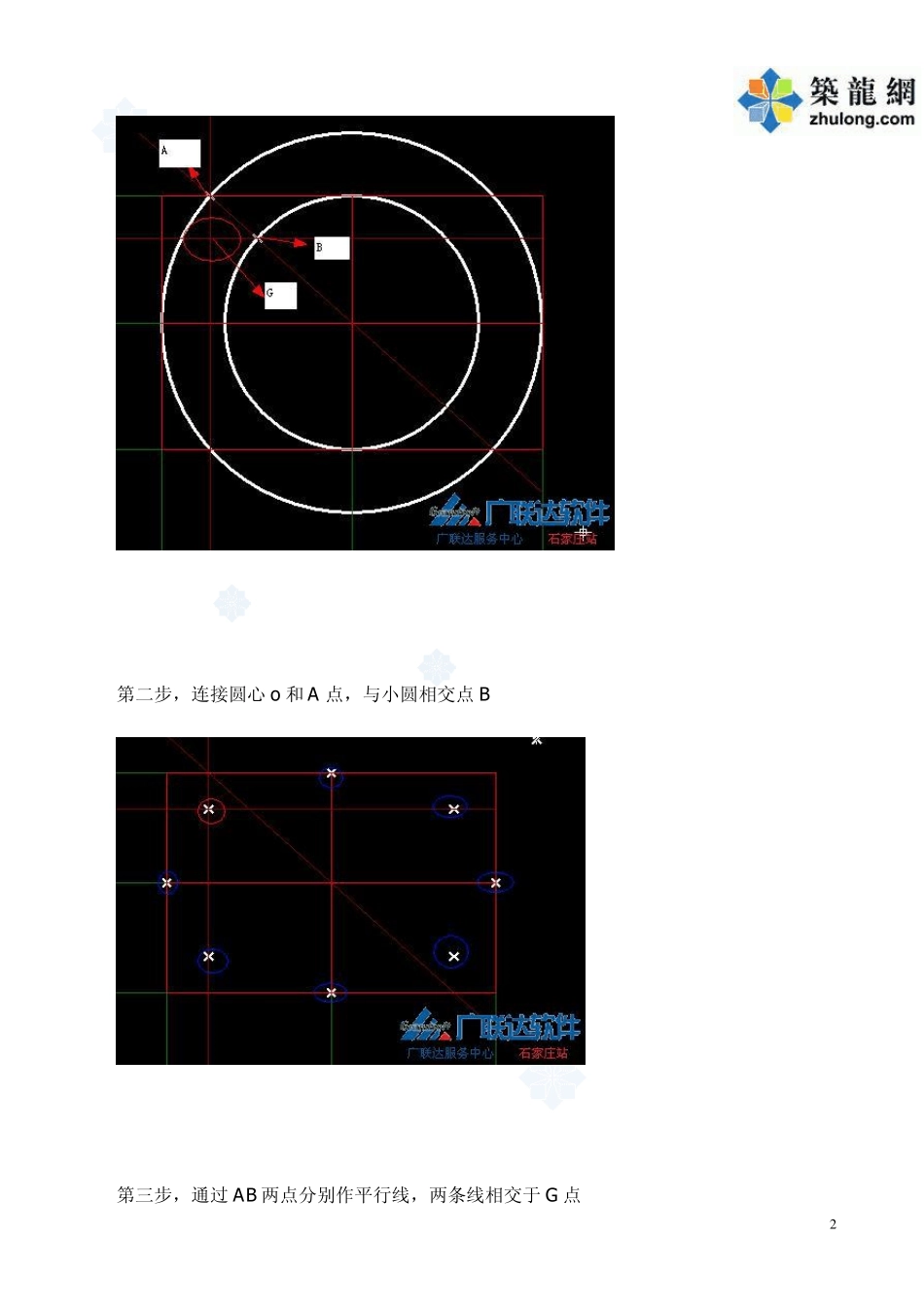

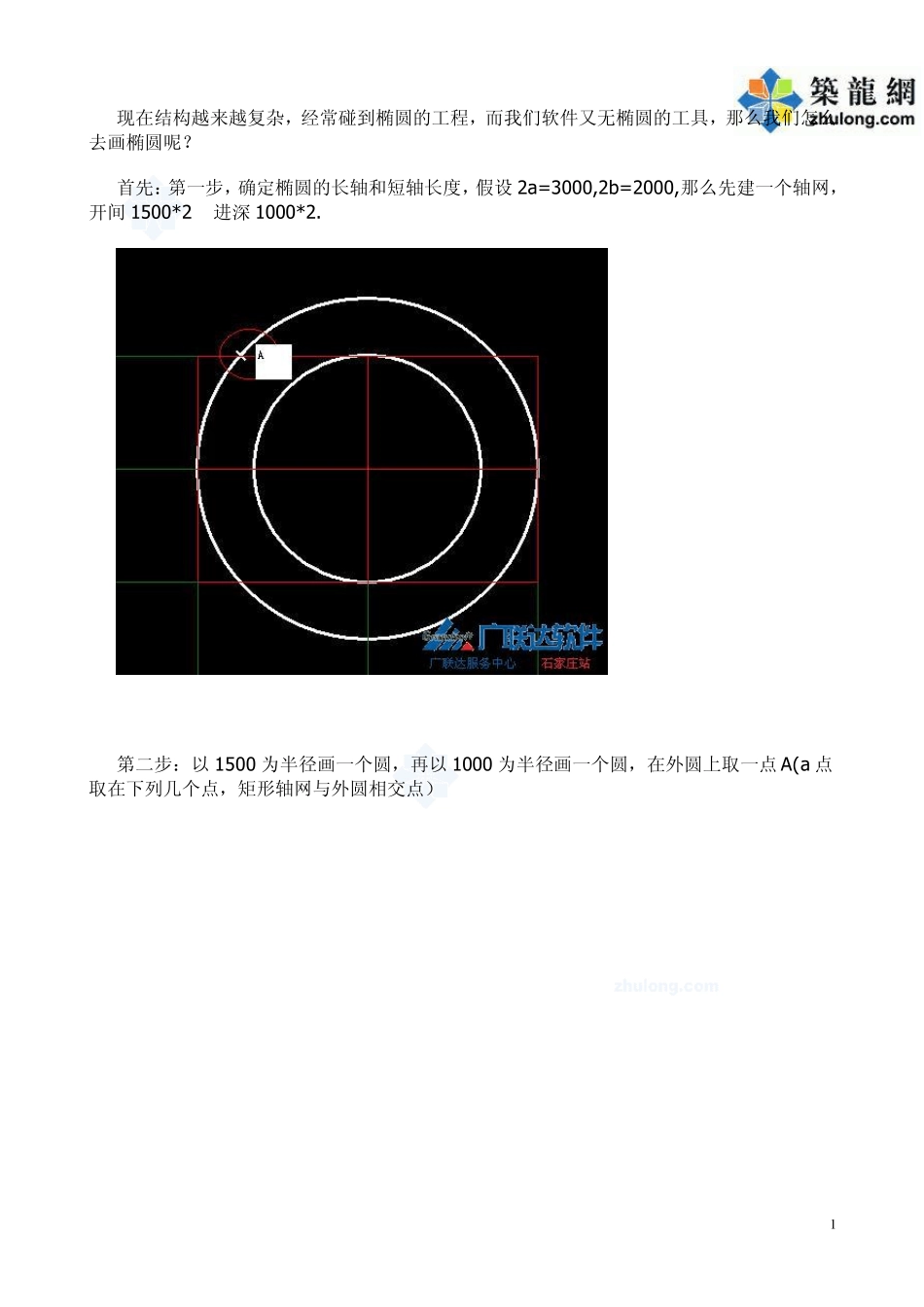

1 现在结构越来越复杂,经常碰到椭圆的工程,而我们软件又无椭圆的工具,那么我们怎么去画椭圆呢? 首先:第一步,确定椭圆的长轴和短轴长度,假设 2a=3000,2b=2000,那么先建一个轴网,开间 1500*2 进深 1000*2. 第二步:以 1500 为半径画一个圆,再以 1000 为半径画一个圆,在外圆上取一点 A(a 点取在下列几个点,矩形轴网与外圆相交点) 2 第二步,连接圆心o和A 点,与小圆相交点B 第三步,通过 AB 两点分别作平行线,两条线相交于 G 点 3 第四步:用镜像的方法,找出另外对称的三点 第五步:用三点画弧的方法把上述点连起来,即画出您需要的椭圆了。 算量软件应用技巧集锦(一)与大家共分享 GCL7.0 软件 一、<轴网篇> 1、建立轴网时只能使用“常用值”中给出的数据吗?如果常用值中没有的数值怎么办? 答:建立轴网时列出“常用值”是为了方便用户的使用。用户可以在“轴距”栏中输入“常用值”中没有的数据。 2、建立轴网时只能在窗口中一行行的输入吗,如何能将一个方向的数据快速输入? 答:可在新建轴网界面的“定义数据”窗口内按“轴号,轴距,轴号,轴距,轴号,轴距,轴号,……”的格式输入,轴号与轴距间一定要有逗号分隔,即可将一个方向的轴网数据快速输入。 3、建立轴网时如果有连续相同的轴距数据如何快速输入? 答:可以输入“轴距*相同个数”实现连续相同轴网数据的快速输入。 4、建立圆弧轴网时轴号的排列方向与实际图纸相反,怎么调整?圆弧轴网界面的“起始半径”是什么含义? 答:可使用圆弧轴网界面的“轴号反向”功能,调整圆弧轴网轴号的方向。圆弧轴网界面的“起始半径”是指圆弧轴网起始的第一根轴线距圆心的距离。 5、实际工程的轴网轴线间不是 90°相交,软件可以建立吗?软件可以处理哪几种轴网? 答:可使用“斜交轴网”界面功能建立轴网轴线非 90°相交的轴网。 软件可以处理正交、圆弧、斜交三种轴网。 6、输入轴网时轴网的插入点可以改变吗? 答:可使用新建轴网界面内的“改变插入点”功能改变轴网的插入点,插入点可在轴网的角点间转换。 7、当前工程的轴网数据可以在其他工程中重复利用吗? 答:可使用新建轴网界面内的“存盘”、“读取”功能配合使用,用“存盘”功能存盘当前工程轴网再在其他工程中用“读取”功能读取存盘的轴网即可实现轴网数据的重复利用。 8、轴网已经建立且已输入到绘图界面,发现有个轴距输错了。需要将输入的轴网和建立的轴 4 网全...
