120种ug表达式曲线画法(阿基米德螺旋线数学方程式)VIP免费

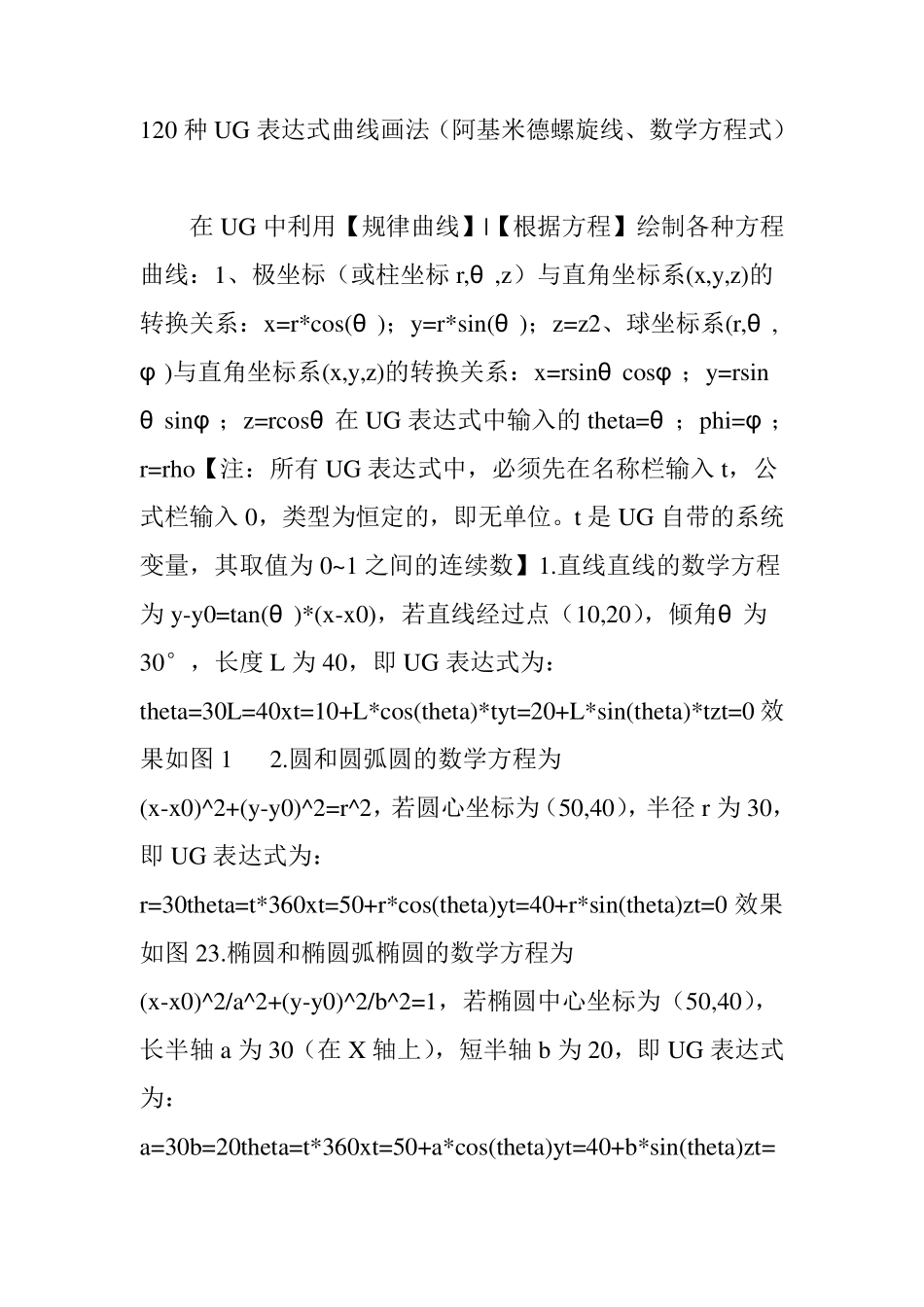

120种ug表达式曲线画法(阿基米德螺旋线数学方程式)_第1页
1/19

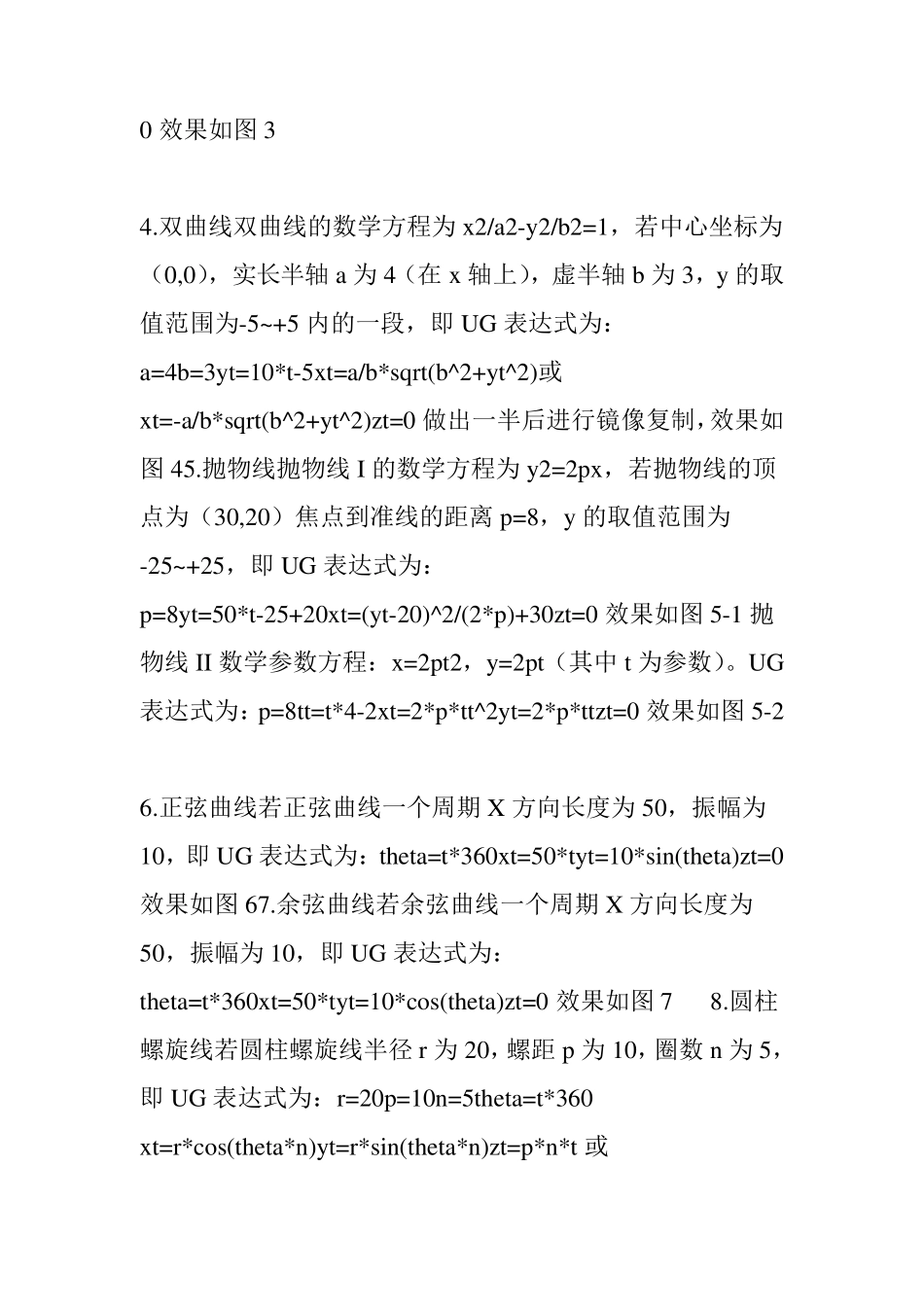

120种ug表达式曲线画法(阿基米德螺旋线数学方程式)_第2页
2/19

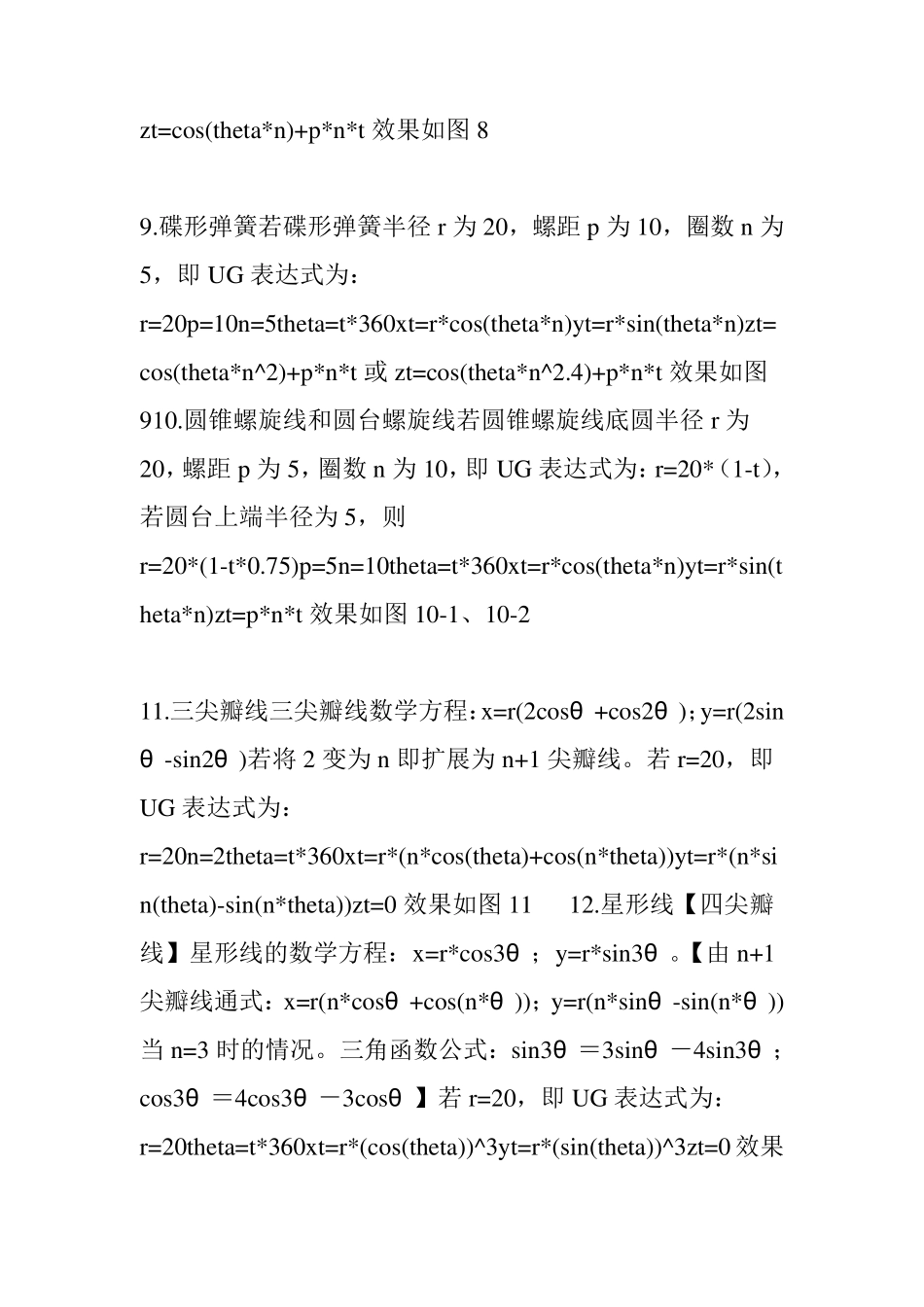

120种ug表达式曲线画法(阿基米德螺旋线数学方程式)_第3页
3/19
120 种UG 表达式曲线画法(阿基米德螺旋线、数学方程式) 在UG 中利用【规律曲线】|【根据方程】绘制各种方程曲线:1、极坐标(或柱坐标r,θ ,z)与直角坐标系(x,y,z)的转换关系:x=r*cos(θ );y=r*sin(θ );z=z2、球坐标系(r,θ ,φ )与直角坐标系(x,y,z)的转换关系:x=rsinθ cosφ ;y=rsinθ sinφ ;z=rcosθ 在UG 表达式中输入的theta=θ ;phi=φ ;r=rho【注:所有UG 表达式中,必须先在名称栏输入t,公式栏输入0,类型为恒定的,即无单位。t 是UG 自带的系统变量,其取值为0~ 1 之间的连续数】1.直线直线的数学方程为y-y0=tan(θ )*(x-x0),若直线经过点(10,20),倾角θ 为30°,长度 L 为40,即UG 表达式为:theta=30L=40xt=10+L*cos(theta)*tyt=20+L*sin(theta)*tzt=0 效果如图 1 2.圆和圆弧圆的数学方程为(x-x0)^2+(y-y0)^2=r^2,若圆心坐标为(50,40),半径 r 为30,即UG 表达式为:r=30theta=t*360xt=50+r*cos(theta)yt=40+r*sin(theta)zt=0 效果如图 23.椭圆和椭圆弧椭圆的数学方程为(x-x0)^2/a^2+(y-y0)^2/b^2=1,若椭圆中心坐标为(50,40),长半轴 a 为30(在X 轴上),短半轴 b 为20,即UG 表达式为:a=30b=20theta=t*360xt=50+a*cos(theta)yt=40+b*sin(theta)zt=0 效果如图3 4.双曲线双曲线的数学方程为x2/a2-y2/b2=1,若中心坐标为(0,0),实长半轴a 为4(在x 轴上),虚半轴b 为3,y 的取值范围为-5~+5 内的一段,即UG 表达式为:a=4b=3yt=10*t-5xt=a/b*sqrt(b^2+yt^2)或xt=-a/b*sqrt(b^2+yt^2)zt=0 做出一半后进行镜像复制,效果如图45.抛物线抛物线I 的数学方程为y2=2px,若抛物线的顶点为(30,20)焦点到准线的距离p=8,y 的取值范围为-25~+25,即UG 表达式为:p=8yt=50*t-25+20xt=(yt-20)^2/(2*p)+30zt=0 效果如图5-1 抛物线II 数学参数方程:x=2pt2,y=2pt(其中t 为参数)。UG表达式为:p=8tt=t*4-2xt=2*p*tt^2yt=2*p*ttzt=0 效果如图5-2 6.正弦曲线若正弦曲线一个周期 X 方向长度为50,振幅为10,即UG 表达式为:theta=t*360xt=50*tyt=10*sin(theta)zt=0效果如图67.余弦曲线若余弦曲线一个周期 X 方向长度为50,振幅为10,即UG 表达式为:theta=t*360xt=50*tyt=10*cos(theta)zt=0 效果如图7 8.圆柱螺旋线若圆柱螺旋线半径 r 为20,螺距p 为10,圈数n 为5,即UG 表达式为:r=20p=10n=5theta=t*360 xt=r*cos(theta*n)yt=r*sin(theta*n...
