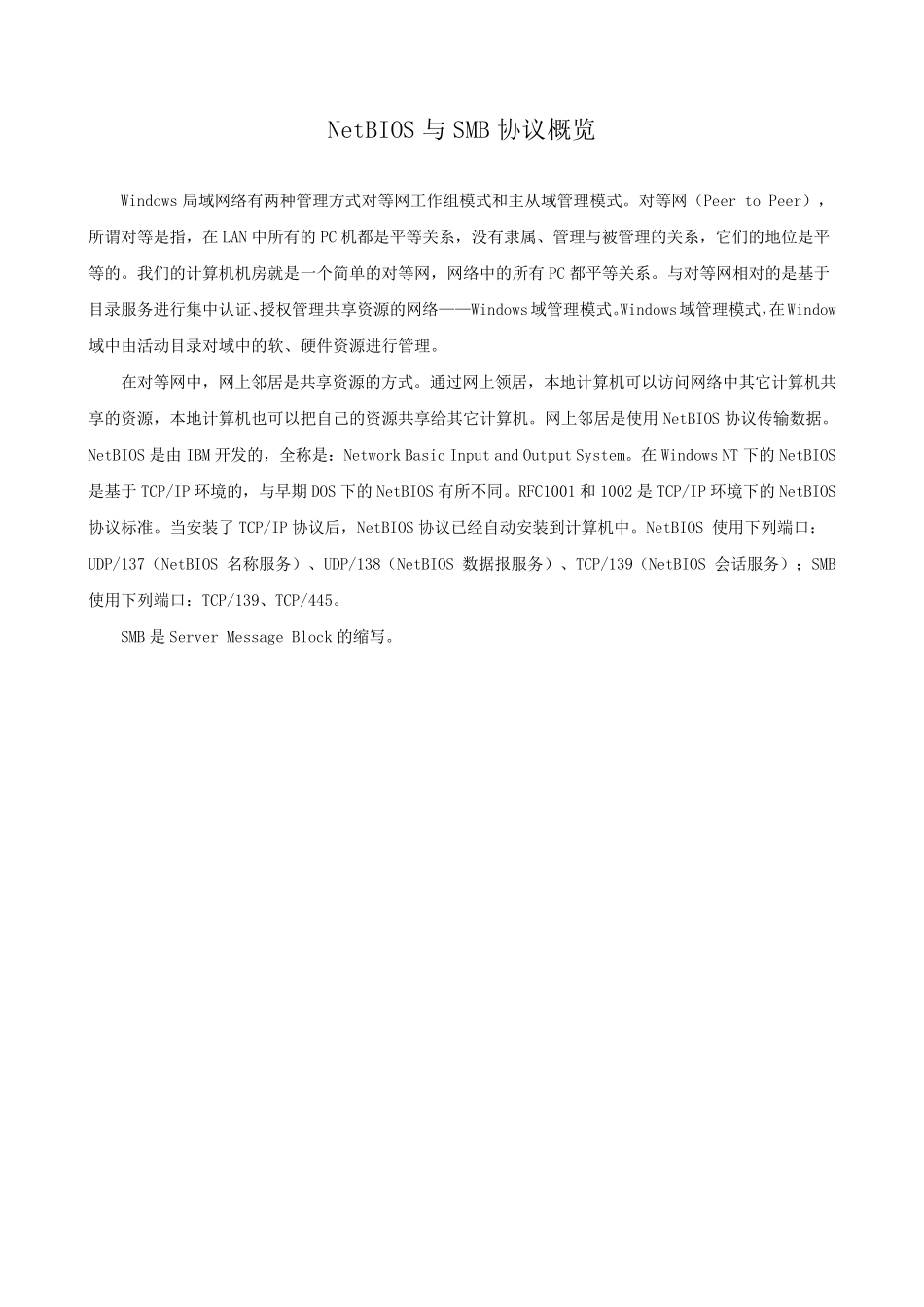

NetBIOS 与SMB 协议概览 Windows 局域网络有两种管理方式对等网工作组模式和主从域管理模式。对等网（Peer to Peer），所谓对等是指，在LAN 中所有的PC 机都是平等关系，没有隶属、管理与被管理的关系，它们的地位是平等的。我们的计算机机房就是一个简单的对等网，网络中的所有PC 都平等关系。与对等网相对的是基于目录服务进行集中认证、授权管理共享资源的网络——Windows域管理模式。Windows域管理模式，在Window域中由活动目录对域中的软、硬件资源进行管理。 在对等网中，网上邻居是共享资源的方式。通过网上领居，本地计算机可以访问网络中其它计算机共享的资源，本地计算机也可以把自己的资源共享给其它计算机。网上邻居是使用 NetBIOS 协议传输数据。NetBIOS 是由 IBM 开发的，全称是：Network Basic Input and Output System。在Windows NT 下的NetBIOS是基于TCP/IP 环境的，与早期 DOS 下的NetBIOS 有所不同。RFC1001 和1002 是TCP/IP 环境下的NetBIOS协议标准。当安装了 TCP/IP 协议后，NetBIOS 协议已经自动安装到计算机中。NetBIOS 使用下列端口：UDP/137（NetBIOS 名称服务）、UDP/138（NetBIOS 数据报服务）、TCP/139（NetBIOS 会话服务）；SMB 使用下列端口：TCP/139、TCP/445。 SMB 是Server Message Block 的缩写。 图一 Windows XP 下的NetBIOS 设置 在上图中，可以看到默认的设置是从DHCP 服务器使用NetBIOS 设置。如果使用静态的IP 地址或 DHCP服务器不提供 NetBIOS 设置，则启用TCP/IP 上的NetBIOS。本次的协议分析环境是使用静态的IP 地址。顺便说一下，如果计算机所在的网络环境内没有 DHCP 服务器，而又没有设置静态的IP 地址，计算机会自动获取以169.254 开头的IP 地址。 NetBIOS 协议的两个标准文档 RFC1001 和 1002 一共有二百多页。在这里只做粗略地分析。使用的抓包工具是OmniPeek。 分析场景： 图二 以下的NetBIOS 和SMB 协议是在此场景是进行。 双击桌面上的“网上邻居”，打开如下图的界面： 图三 此时抓取的部分数据包(共有67 个数据包)： 图四 分析以上抓取的数据包，对NetBIOS Name Service(名字服务）、NetBIOS Session、SMB 等进行分析。查看 Name Service 数据包的内容与格式： 图五 Name Service 由上图可以看出：PCA(192.168.1.8)发出一个广播包，查询工作组名WORKGROUP，Netbios 名字服务使用UDP 协议，...
