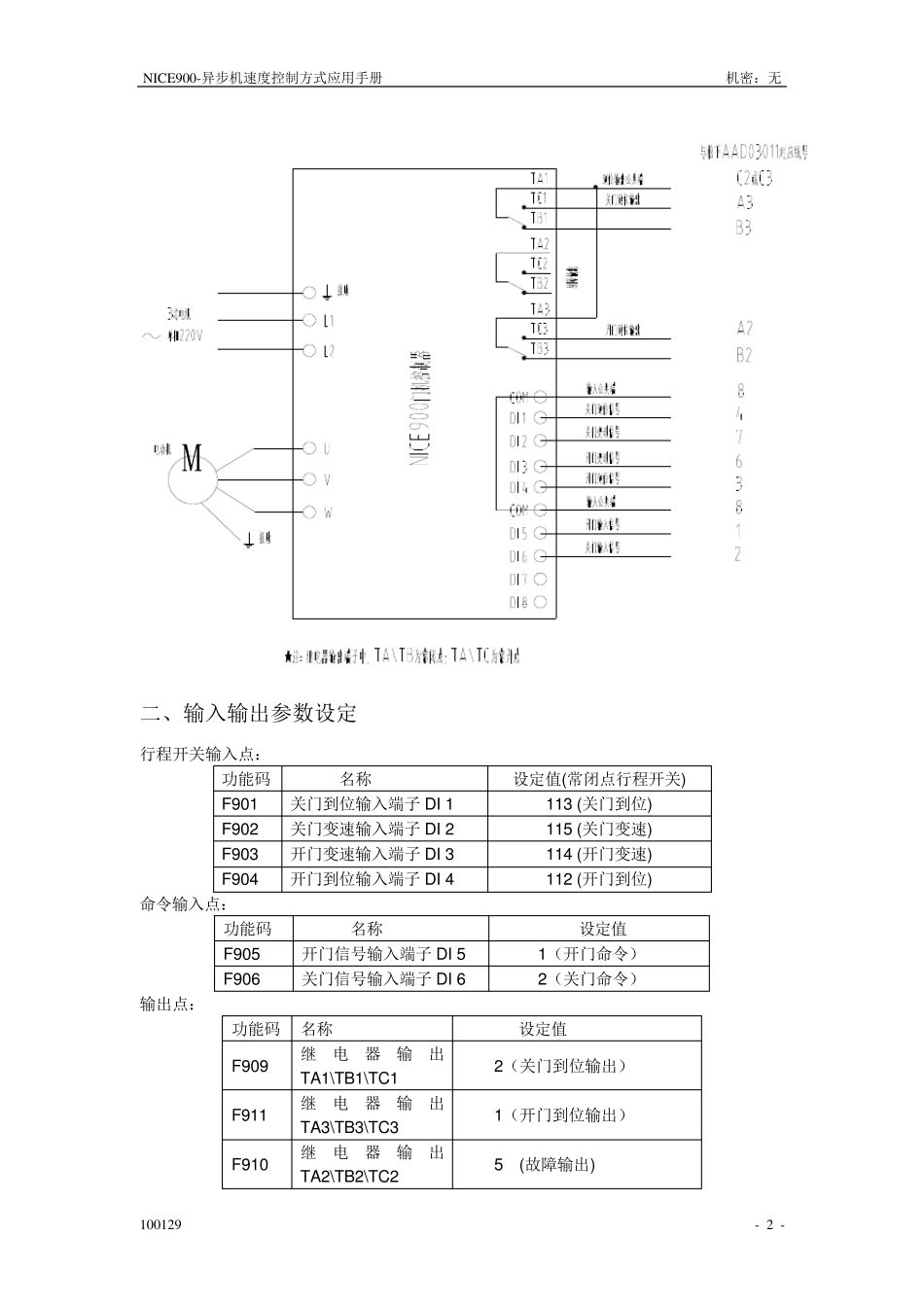

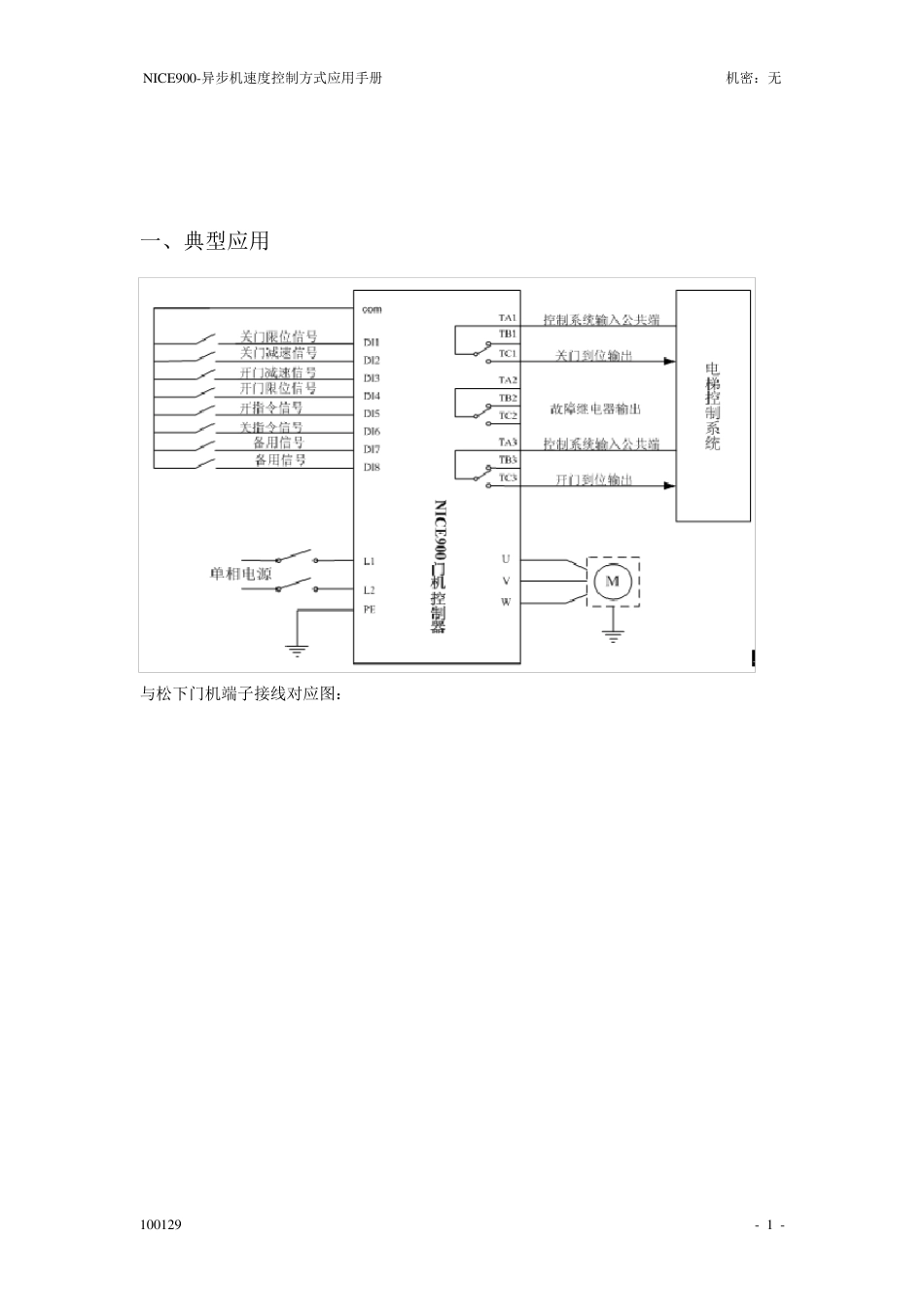

NICE900-异步机速度(4SW)控制方式 应用手册 宁波市鄞州欧菱电梯配件有限公司 N ICE900-异步机速度控制方式应用手册 机密:无 100129 - 1 - 一、典型应用 与松下门机端子接线对应图: N ICE900-异步机速度控制方式应用手册 机密:无 100129 - 2 - M二、输入输出参数设定 行程开关输入点: 功能码 名称 设定值(常闭点行程开关) F901 关门到位输入端子 DI 1 113 (关门到位) F902 关门变速输入端子 DI 2 115 (关门变速) F903 开门变速输入端子 DI 3 114 (开门变速) F904 开门到位输入端子 DI 4 112 (开门到位) 命令输入点: 功能码 名称 设定值 F905 开门信号输入端子 DI 5 1(开门命令) F906 关门信号输入端子 DI 6 2(关门命令) 输出点: 功能码 名称 设定值 F909 继电器输出TA1\TB1\TC1 2(关门到位输出) F911 继电器输出TA3\TB3\TC3 1(开门到位输出) F910 继电器输出TA2\TB2\TC2 5 (故障输出) N ICE900-异步机速度控制方式应用手册 机密:无 100129 - 3 - 【注】继电器输出中,TA\TB 为常闭点;TA\TC 为常开点; 三、接线检查 指示灯标号 手动拉门时各 LED 灯亮代表含义 D1 DI1 信号有效(低电平有效) D2 DI2 信号有效(低电平有效) D3 DI3 信号有效(低电平有效) D4 DI4 信号有效(低电平有效) 四、开门开不动或者无法开门到位 1、开门开不动 F210 转矩提升 0~30.0% 12.0% ☆ 稍微加大此组参数; 2、出力不够无法开门到位 F307 开门堵转到力矩保持切换点设置 0.0%~150.0%电机额定转矩 50.0% ☆ F308 开门到位保持力矩 0.0%~F307 50.0% ☆ 适当增大此两组参数; 五、异步门刀收刀 按照下表更改参数: F408 关门到位低速运行时间 1~9999ms 300ms ☆ F409 收刀速度设定 0.00Hz~F403 2.00Hz ☆ F410 收刀运行时间 1~9999ms 500ms ☆ 收刀之前,厅门若有轻微撞门现象,稍微增大 F408,保证不撞门,然后进行调整关门收刀速度和收刀时间。 六、关门受阻调试 1、根据时间调测(推荐) F502 关门时间限定 0.00~999.9s 0 s ☆ F502 设为0 时为无关门时间限定,设定其它数值需大于所需的关门时间。 2、根据力矩调测 F417 关门受阻高速设定 F418~F104 10.00Hz ☆ F418 关门受阻低速设定 0.00Hz~F104 2.00Hz ☆ F419 高速受阻力矩设定 0.00~150.0% 55.0% ☆ F...
