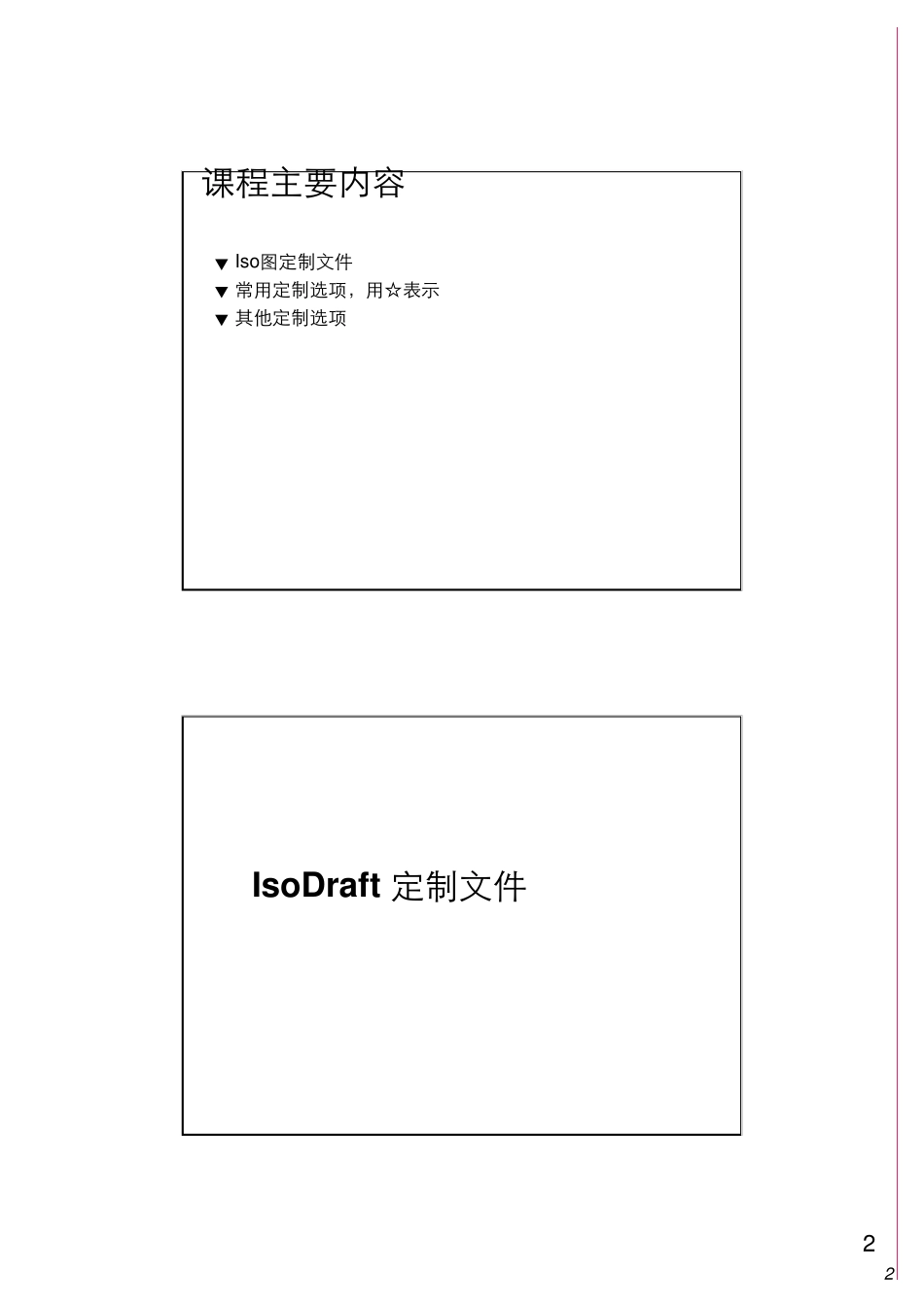

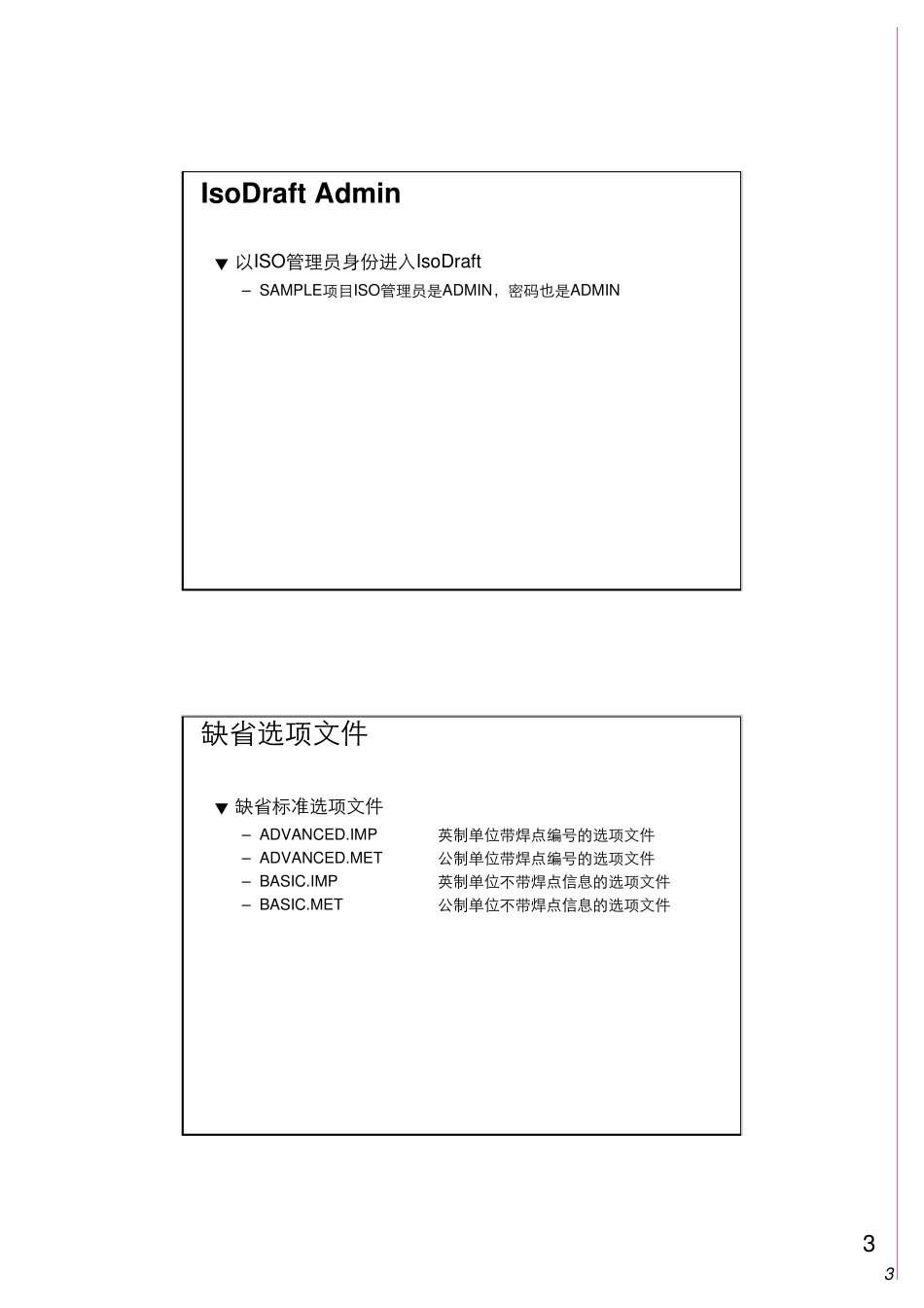

11IsoDraft定制王 元AVEVA中国2005.10.1122课程主要内容T Iso图定制文件T 常用定制选项，用☆表示T 其他定制选项IsoDraft定制文件33IsoDraftAdminT 以ISO管理员身份进入IsoDraft–SAMPLE项目ISO管理员是ADMIN，密码也是ADMIN缺省选项文件T 缺省标准选项文件–ADVANCED.IMP英制单位带焊点编号的选项文件–ADVANCED.MET公制单位带焊点编号的选项文件–BASIC.IMP英制单位不带焊点信息的选项文件–BASIC.MET公制单位不带焊点信息的选项文件44项目和公司选项文件T 项目选项文件在项目的XXXISO目录中–标准Iso图选项文件在STD目录中–系统Iso图选项文件在SYS目录中–图框在UND目录中T 公司选项文件在%Pdmsdflts%目录中–标准Iso图选项文件在STD目录中–系统Iso图选项文件在SYS目录中–图框在UND目录中T Local–Pdms安装目录中Option选项文件T 选项文件可以新建，修改和删除55修改选项文件T 修改选项文件– Option>Modify出图管理选项66选项文件注释T 选项文件注释注释输出文件选项T 输出文件选项–Single Plot/file:一个plot文件对应一张Iso图–Mu ltiple Plot/file:一个plot文件可包含多张图,与打印纸面长度设置有关纸面大小，最大3275平方m m输出选项77出图文件格式 ☆T 两种输出文件格式Format– PDMS是Pdms的Plot文件格式– DXF EUC是适合东亚字符集的AutoCAD的DXF格式出图文件存放目录 ☆T 存放目录Plotfile Directory– Local表示Pdms安装目录T 文件名称– 缺省是Plot,生成的文件名称依次为plot001, plot002…T 文件命名选项– 选中则文件名称改为管道名称输出文件名＝管道命名目录设置文件名称88出图信息文件T 出图信息文件Message–目录设置–文件名设置–是否覆盖目录设置名称覆盖或追加模式Hy perPlant软件接口文件Iso图的可读性设置T 100%是IsoDraft的默认图纸信息量标准–数字增加，则增加图面复杂程度，降低可读性，否则相反–超过设置的图面信息量，isodraft将自动分图分图设置99在管道上分图T 缺省允许在管道上分图分图设置记录分图点T 用于Iso图的版本升级– 缺省不记录T 应用过程– Isodraft生成图纸后，Savework– Isodraft自动将分图点的信息写到交叉数据库宏中– 在Design中运行交叉数据库宏，自动在管道上插入分图点Attachment记录分图点1010出图记录T 用于Iso图的版本维护– 缺省不设置T 应用过程– Isodraft生成图纸后，Savework– Isodraft自动将生成图纸的管道信息写到交叉数据...
