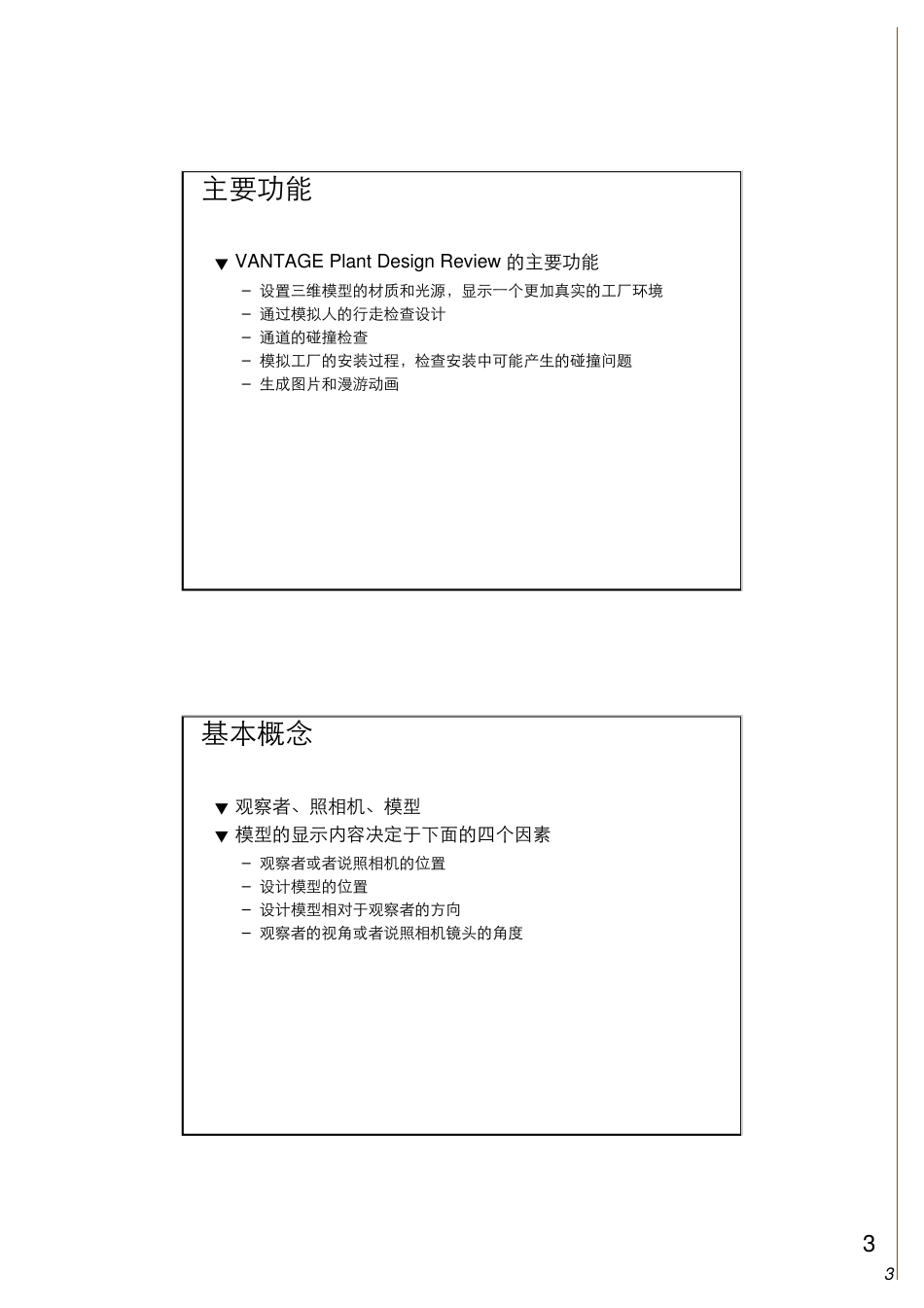

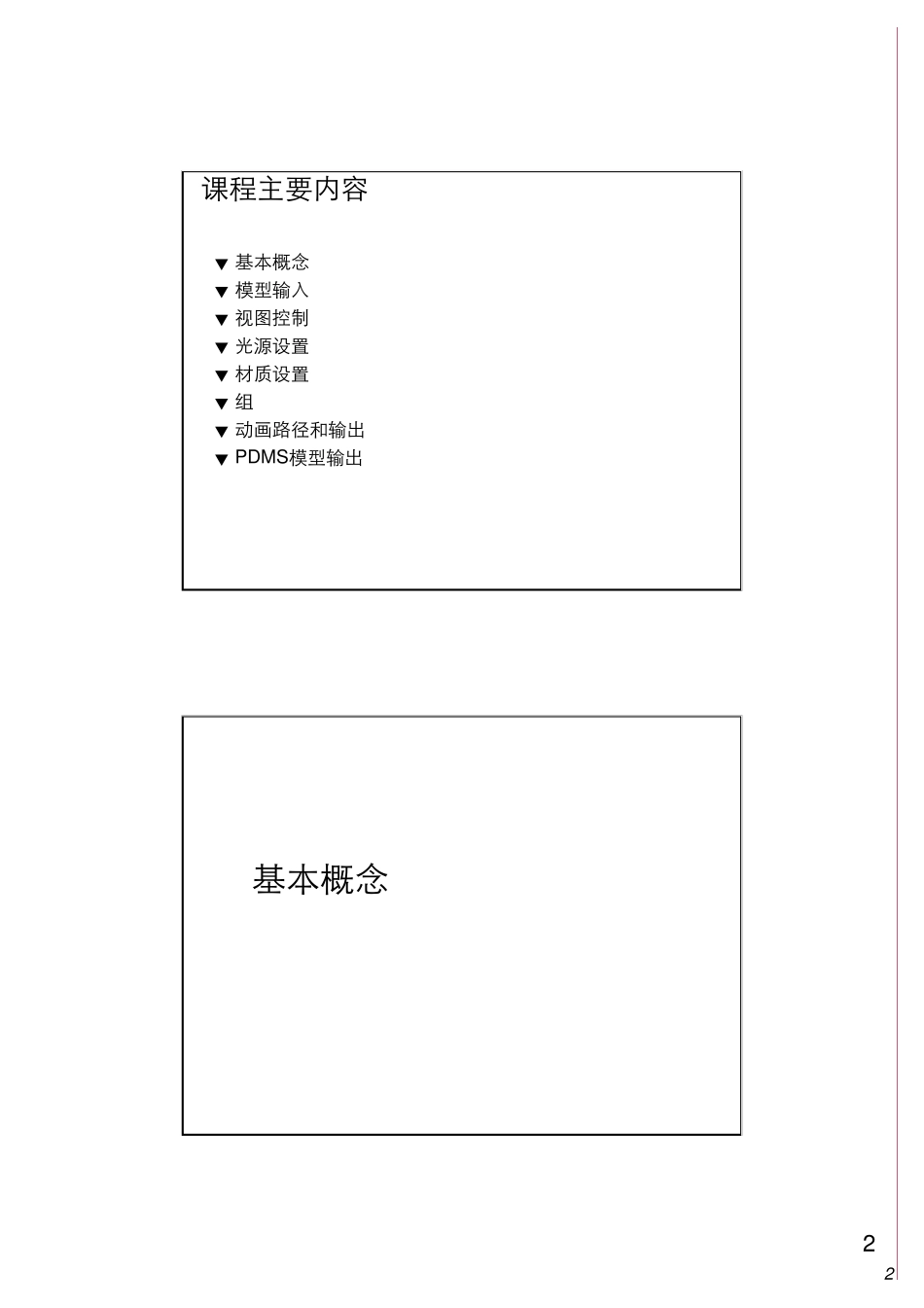

11Review 使用指南王 元AVEVA中国2005.11.2322课程主要内容T 基本概念T 模型输入T 视图控制T 光源设置T 材质设置T 组T 动画路径和输出T PDMS模型输出基本概念33主要功能T VANTAGE Plant Design Review 的主要功能– 设置三维模型的材质和光源，显示一个更加真实的工厂环境– 通过模拟人的行走检查设计– 通道的碰撞检查– 模拟工厂的安装过程，检查安装中可能产生的碰撞问题– 生成图片和漫游动画基本概念T 观察者、照相机、模型T 模型的显示内容决定于下面的四个因素– 观察者或者说照相机的位置– 设计模型的位置– 设计模型相对于观察者的方向– 观察者的视角或者说照相机镜头的角度44锥 状 视 角T View Pyramid－ 模 型 的 显 示 通 过 “锥 状 视 角 ”的 方 式 定 义锥 状 视 角 的 定 义T 锥 状 视 角 几 何 形 状 由 以 下 几 项 定 义– Observer's eye point (or from point)观 察 者 在 模 型 空 间 内 的 观 察 点的 位 置– Through point (or To point)观 察 面 的 中 心 位 置– Line of sight观 察 点 于 观 察 面 的 中 心 位 置 的 连 线 ， 相 当 于 视 角 的 中心 轴 向– Angle of view“锥 状 视 角 ”在 垂 直 面 内 的 角 度55锥状视角的操作T 通过以下方式可以对“锥状视角”进行操作– Rotation－旋转“锥状视角”的观察点或观察面，即以观察点或观察的模型为中心来旋转“锥状视角”（视图）– Roll－旋转“锥状视角”的中心轴向– Zooming－使“锥状视角”的观察点沿着中心轴向的前后移动来达到放大或缩小的目的– Field of view－通过修改观察面的大小来修改“锥状视角”的显示范围打开模型文件66菜单栏和工具栏T 启动Review– 开始>程序>AVEVA>VANTAGE Plant Design Review 6.2打开保存导航器搜索视图材质导航图灯光分组路径动画可视化设置打开Review 的模型文件T 打开Review的模型文件– .rvm从PDMS中输出的标准模型文件– .rvs在Review中创建的模型的设置文件77打开部分内容T 打开模型文件中的部分内容– File>Open Selection>Model File模型导航器T Explorer显示模型的数据结构88快速定位T 选择元素后单击鼠标的右键，将出现快捷菜单– Focus On：把选择的元件置于图形显示的中心– Dynamic Focus On：以动态的方式把选择的元件置于...
