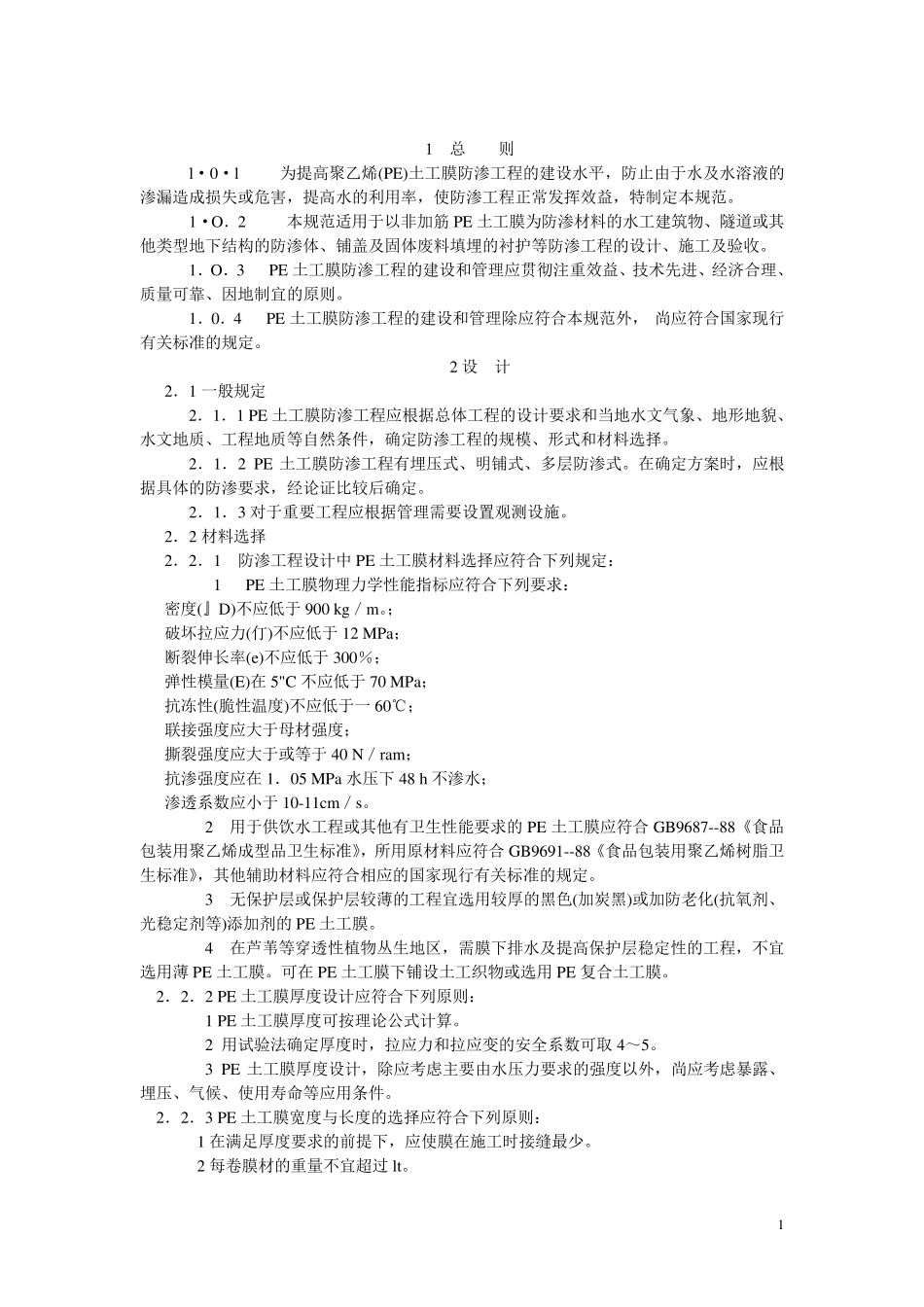

1 1 总 则 l·0·l 为提高聚乙烯(PE)土工膜防渗工程的建设水平，防止由于水及水溶液的渗漏造成损失或危害，提高水的利用率，使防渗工程正常发挥效益，特制定本规范。 1·O．2 本规范适用于以非加筋 PE 土工膜为防渗材料的水工建筑物、隧道或其他类型地下结构的防渗体、铺盖及固体废料填埋的衬护等防渗工程的设计、施工及验收。 1．O．3 PE 土工膜防渗工程的建设和管理应贯彻注重效益、技术先进、经济合理、质量可靠、因地制宜的原则。 1．0．4 PE 土工膜防渗工程的建设和管理除应符合本规范外， 尚应符合国家现行有关标准的规定。 2 设 计 2．1 一般规定 2．1．1 PE 土工膜防渗工程应根据总体工程的设计要求和当地水文气象、地形地貌、水文地质、工程地质等自然条件，确定防渗工程的规模、形式和材料选择。 2．1．2 PE 土工膜防渗工程有埋压式、明铺式、多层防渗式。在确定方案时，应根据具体的防渗要求，经论证比较后确定。 2．1．3 对于重要工程应根据管理需要设置观测设施。 2．2 材料选择 2．2．1 防渗工程设计中 PE 土工膜材料选择应符合下列规定： 1 PE 土工膜物理力学性能指标应符合下列要求： 密度(』D)不应低于 900 kg／m。； 破坏拉应力(仃)不应低于 12 MPa； 断裂伸长率(e)不应低于 300％； 弹性模量(E)在 5"C 不应低于 70 MPa； 抗冻性(脆性温度)不应低于一 60℃； 联接强度应大于母材强度； 撕裂强度应大于或等于 40 N／ram； 抗渗强度应在 1．05 MPa 水压下 48 h 不渗水； 渗透系数应小于 10-11cm／s。 2 用于供饮水工程或其他有卫生性能要求的 PE 土工膜应符合 GB9687--88《食品包装用聚乙烯成型品卫生标准》，所用原材料应符合 GB9691--88《食品包装用聚乙烯树脂卫生标准》，其他辅助材料应符合相应的国家现行有关标准的规定。 3 无保护层或保护层较薄的工程宜选用较厚的黑色(加炭黑)或加防老化(抗氧剂、光稳定剂等)添加剂的 PE 土工膜。 4 在芦苇等穿透性植物丛生地区，需膜下排水及提高保护层稳定性的工程，不宜选用薄 PE 土工膜。可在 PE 土工膜下铺设土工织物或选用 PE 复合土工膜。 2．2．2 PE 土工膜厚度设计应符合下列原则： 1 PE 土工膜厚度可按理论公式计算。 2 用试验法确定厚度时，拉应力和拉应变的安全系数可取 4～5。 3 PE 土工膜厚度设计，除应考虑主要由水压力要求的强度以外，尚应考虑暴露、埋压、气候、使用寿...
