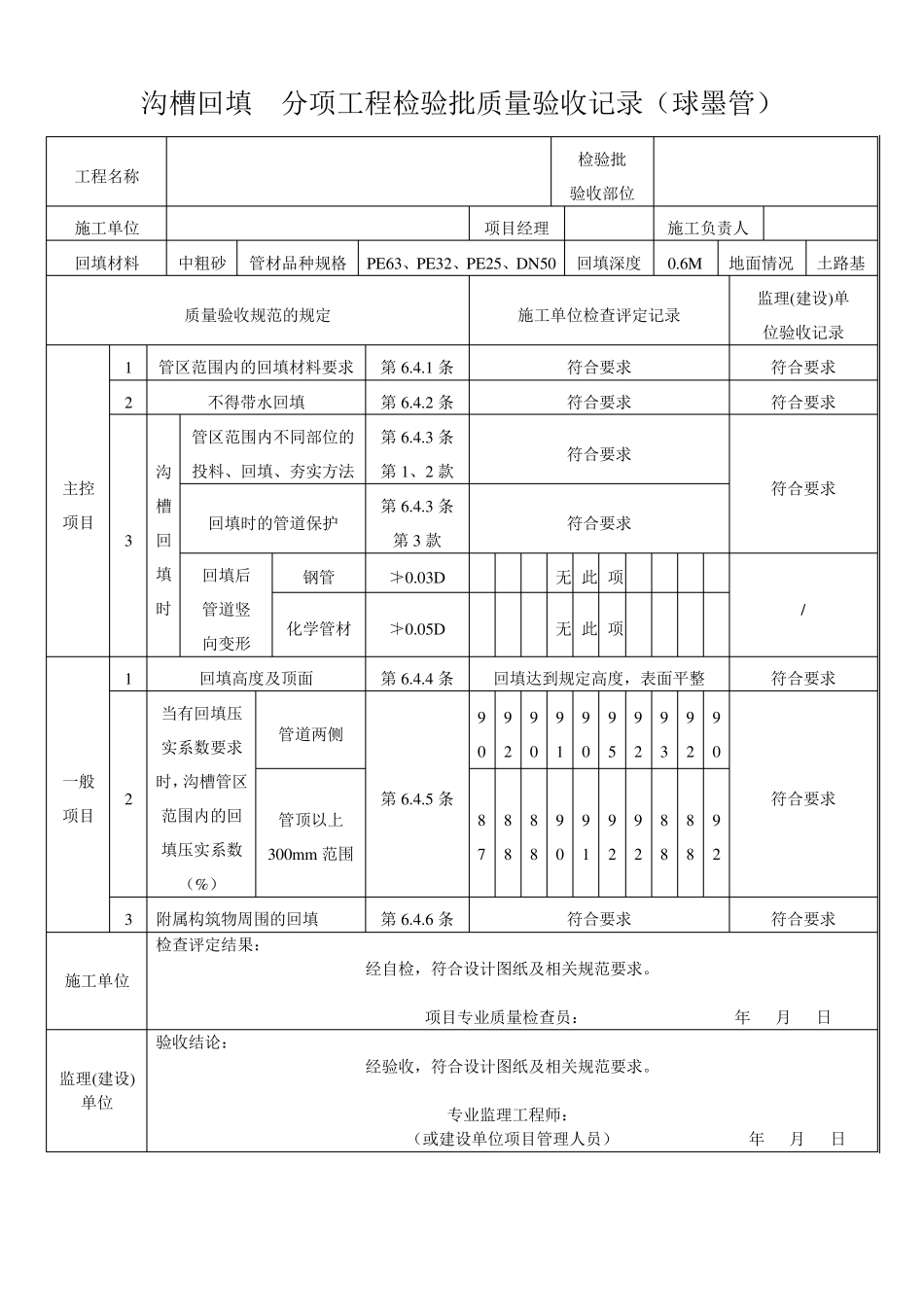

沟槽回填 分项工程检验批质量验收记录(球墨管) 工程名称 检验批 验收部位 施工单位 项目经理 施工负责人 回填材料 中粗砂 管材品种规格 PE63、PE32、PE25、DN50 回填深度 0.6M 地面情况 土路基 质量验收规范的规定 施工单位检查评定记录 监理(建设)单 位验收记录 主控项目 1 管区范围内的回填材料要求 第6.4.1 条 符合要求 符合要求 2 不得带水回填 第6.4.2 条 符合要求 符合要求 3 沟槽回填时 管区范围内不同部位的投料、回填、夯实方法 第6.4.3 条 第1、2 款 符合要求 符合要求 回填时的管道保护 第6.4.3 条 第3 款 符合要求 回填后 管道竖 向变形 钢管 ≯0.03D 无 此 项 / 化学管材 ≯0.05D 无 此 项 一般项目 1 回填高度及顶面 第6.4.4 条 回填达到规定高度,表面平整 符合要求 2 当有回填压实系数要求时,沟槽管区范围内的回填压实系数(%) 管道两侧 第6.4.5 条 90 92 90 91 90 95 92 93 92 90 符合要求 管顶以上300m m 范围 87 88 88 90 91 92 92 88 88 92 3 附属构筑物周围的回填 第6.4.6 条 符合要求 符合要求 施工单位 检查评定结果: 经自检,符合设计图纸及相关规范要求。 项目专业质量检查员: 年 月 日 监理(建设) 单位 验收结论: 经验收,符合设计图纸及相关规范要求。 专业监理工程师: (或建设单位项目管理人员) 年 月 日 管道设备(阀门) 分项工程检验批质量验收记录 工程名称 检验批 验收部位 施工单位 项目经理 施工负责人 设备品种、规格 PE63 给水管 接口连接方式 螺栓连接 设备基础结构形式 软封密 质量验收规范的规定 施工单位检查评定记录 监理(建设) 单位验收记录 主控项目 1 管道设备的产品质保资料、品种规格及各项性能 第10.2.1 条 符合设计文件规定,产品质量保证资料齐全 验收合格 2 管道设备及各种附件的安装及管道连接 第10.2.2 条 符合设计文件规定及运行功能要求,无渗水及偏移现象 验收合格 3 管道设备安装的调试(测试) 第10.2.3 条 阀门运行正常,符合设计文件及产品使用说明书要求 验收合格 4 管道设备防腐绝缘的性能 第10.2.4 条 符合设计文件要求 验收合格 一般项目 1 设 备 基 础 结构形式 第10.2.5 条 验收合格 允许偏差 平面尺寸 ±20 厚度 ≯设计规定 顶面高程 0,-20 2 管道设备安装允偏差 设...
