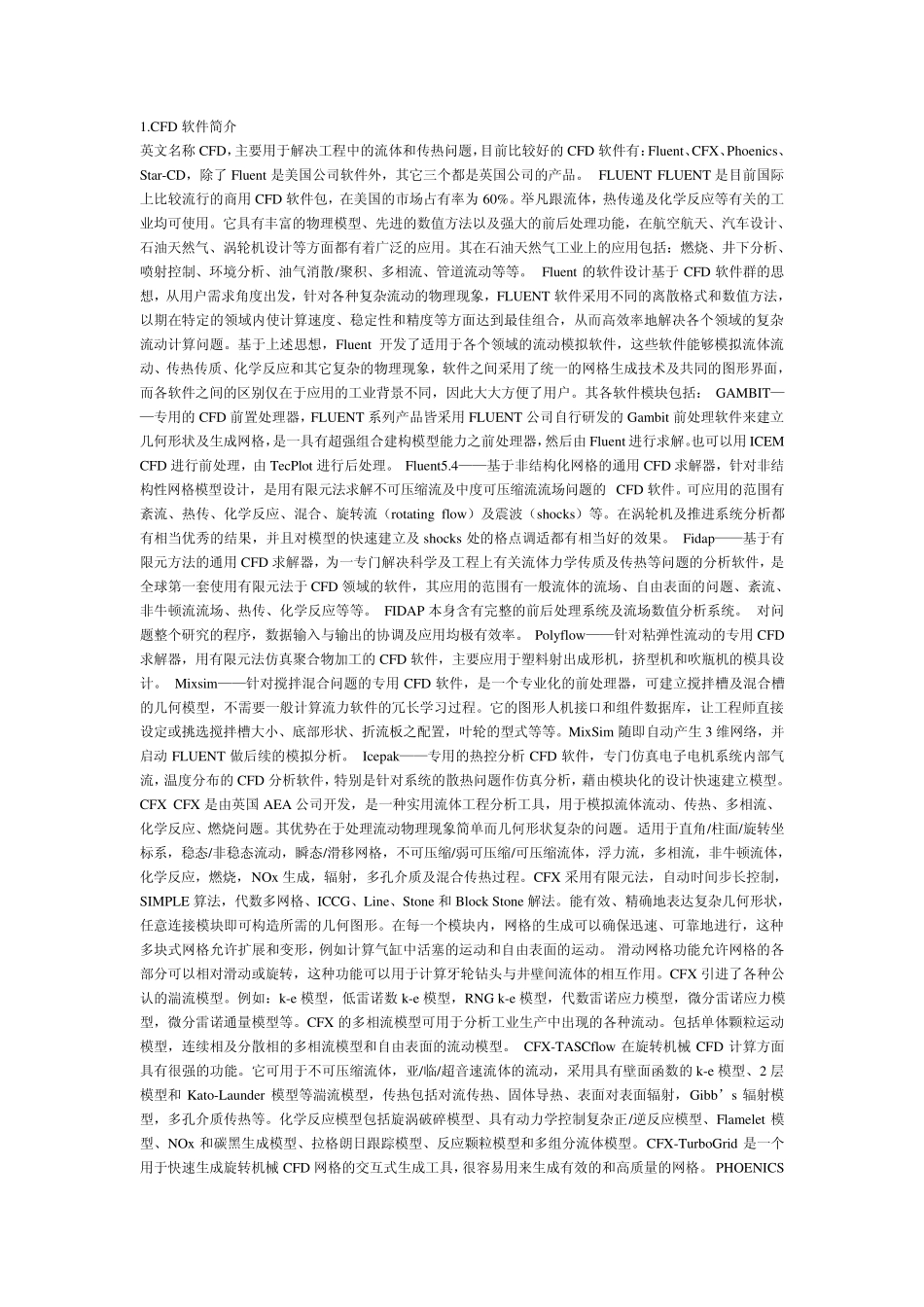

1.CFD 软件简介 英文名称 CFD,主要用于解决工程中的流体和传热问题,目前比较好的 CFD 软件有:Fluent、CFX、Phoenics、Star-CD,除了 Fluent 是美国公司软件外,其它三个都是英国公司的产品。 FLUENT FLUENT 是目前国际上比较流行的商用 CFD 软件包,在美国的市场占有率为 60%。举凡跟流体,热传递及化学反应等有关的工业均可使用。它具有丰富的物理模型、先进的数值方法以及强大的前后处理功能,在航空航天、汽车设计、石油天然气、涡轮机设计等方面都有着广泛的应用。其在石油天然气工业上的应用包括:燃烧、井下分析、喷射控制、环境分析、油气消散/聚积、多相流、管道流动等等。 Fluent 的软件设计基于 CFD 软件群的思想,从用户需求角度出发,针对各种复杂流动的物理现象,FLUENT 软件采用不同的离散格式和数值方法,以期在特定的领域内使计算速度、稳定性和精度等方面达到最佳组合,从而高效率地解决各个领域的复杂流动计算问题。基于上述思想,Fluent 开发了适用于各个领域的流动模拟软件,这些软件能够模拟流体流动、传热传质、化学反应和其它复杂的物理现象,软件之间采用了统一的网格生成技术及共同的图形界面,而各软件之间的区别仅在于应用的工业背景不同,因此大大方便了用户。其各软件模块包括: GAMBIT——专用的 CFD 前置处理器,FLUENT 系列产品皆采用 FLUENT 公司自行研发的 Gambit 前处理软件来建立几何形状及生成网格,是一具有超强组合建构模型能力之前处理器,然后由 Fluent 进行求解。也可以用 ICEM CFD 进行前处理,由 TecPlot 进行后处理。 Fluent5.4——基于非结构化网格的通用 CFD 求解器,针对非结构性网格模型设计,是用有限元法求解不可压缩流及中度可压缩流流场问题的 CFD 软件。可应用的范围有紊流、热传、化学反应、混合、旋转流(rotating flow)及震波(shocks)等。在涡轮机及推进系统分析都有相当优秀的结果,并且对模型的快速建立及 shocks 处的格点调适都有相当好的效果。 Fidap——基于有限元方法的通用 CFD 求解器,为一专门解决科学及工程上有关流体力学传质及传热等问题的分析软件,是全球第一套使用有限元法于 CFD 领域的软件,其应用的范围有一般流体的流场、自由表面的问题、紊流、非牛顿流流场、热传、化学反应等等。 FIDAP 本身含有完整的前后处理系统及流场数值分析系统。 对问题整个研究的程序,数据输入与输出的协调及应用均极有效率。 ...
