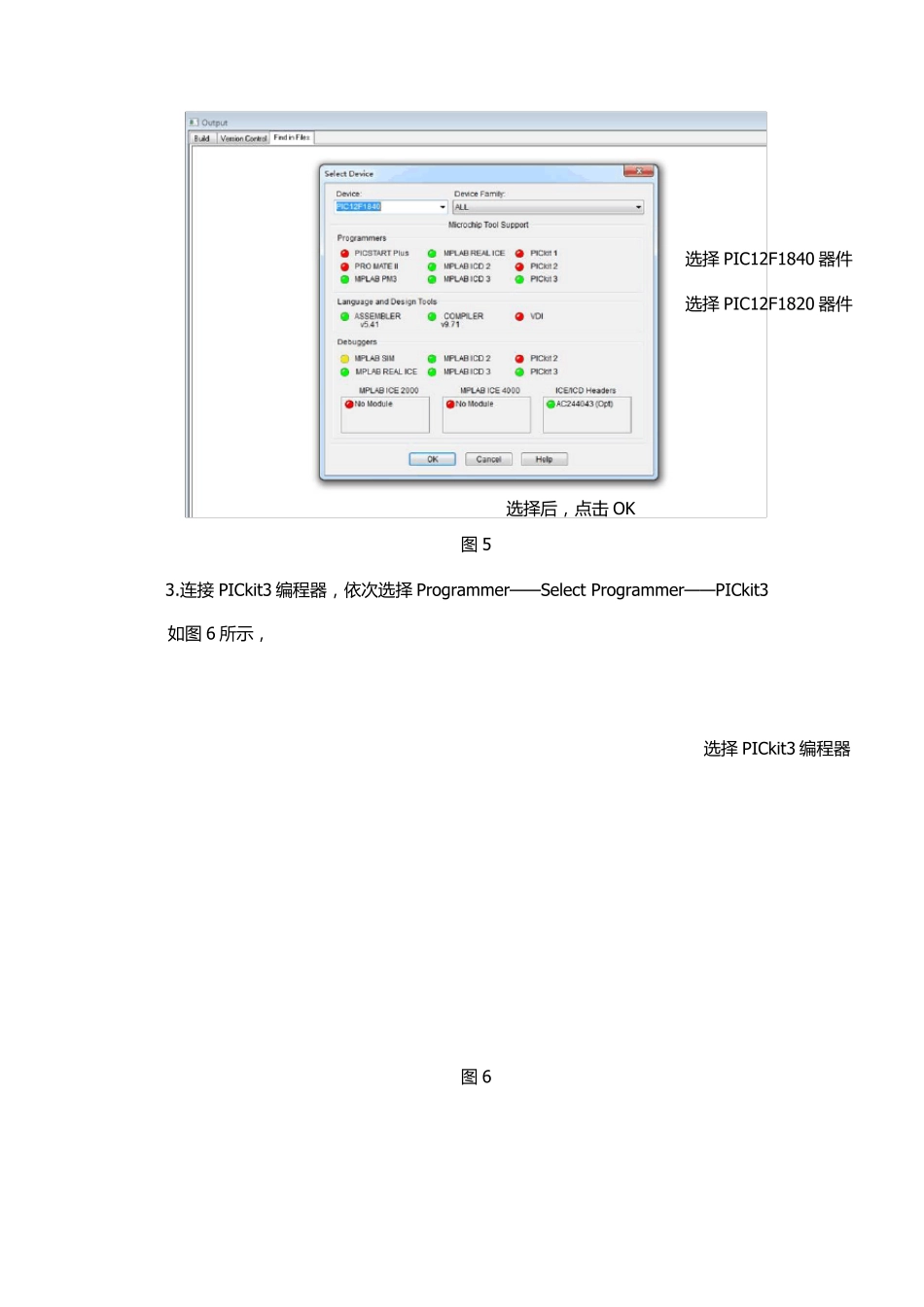

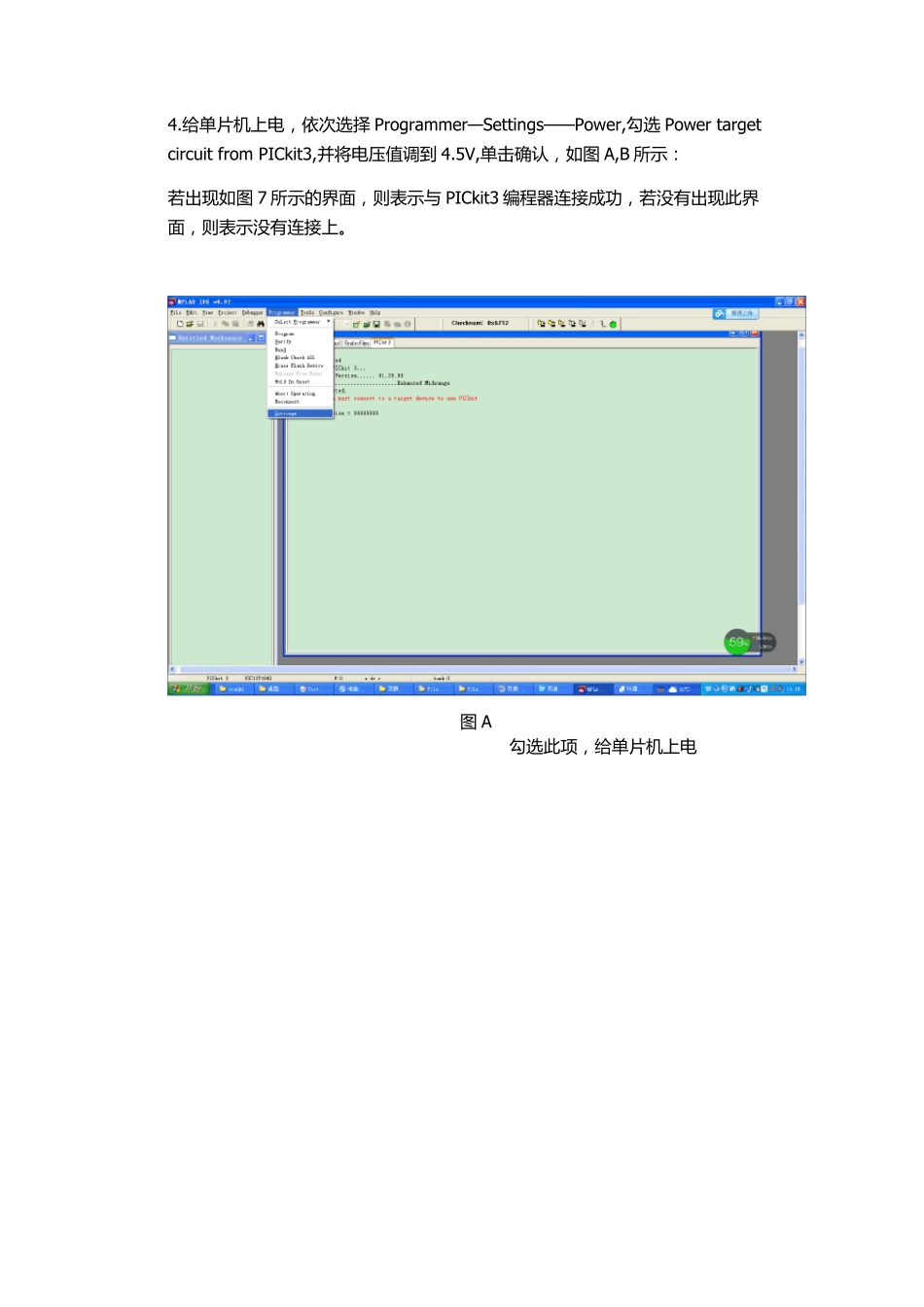

P IC 单 片 机 文 件烧录方法 1. 把 需 要 烧 录 的 单 片 机 正 确 的 放 入 烧 录 座 中 ， 并 将 烧 录 座 与 PICKit3 编 程 器 相 连 ， 之后 将 PICkit3 编 程 器 连 接 好 在 电 脑 上， 打开 MPLAB IDE v8.92 软件， 如图 1 所示： 图 1 2.选择需 要 烧 录 的 器 件， 依次选择 Configure— — Select Device， 选择 PIC12F1840- PIC12F1822 器 件， 选择后 点击 OK,如图 4,5 所示： 图 4 选择器 件，Configure 图 5 3.连 接 PICkit3 编 程 器 ， 依 次 选 择 Programmer— — Select Programmer— — PICkit3 如 图 6 所 示 ， 图 6 选 择 PIC12F1840 器 件 选 择 PIC12F1820 器 件 选 择 后， 点击 OK 选 择 PICkit3 编 程 器 4.给 单 片 机 上 电 ， 依 次 选 择 Programmer— Settings— — Power,勾 选 Power target circuit from PICkit3,并 将 电 压 值 调 到 4.5V,单 击 确 认 ， 如 图 A,B 所 示 ： 若 出 现 如 图 7 所 示 的 界 面 ， 则 表 示 与 PICkit3 编 程 器 连 接 成 功 ， 若 没 有 出 现 此 界面 ， 则 表 示 没 有 连 接 上 。 图 A 勾 选 此 项， 给 单 片 机 上 电 图 B 图 7 5.加 载 双 摄 像 头 单 片 机hex 文 件烧写的.hex，依次选择 File— — Import,选择所需的烧写的.hex 文 件，如图 2，3 所示： 图 2 加 载 hex 文 件，File— — Import 表明连接成功 图 3 6.连 接 成 功 后 ， 如 何 8 所 示 ， 这 时 把 单 片 机 放 在 烧 座 上 （ 方 向 不 要 搞 错 ） ， 点 第 一个 图 标 ， 烧 录 程 序 ， 烧 录 成 功 后 出 现 如 图 9 所 示 的 界 面 。 点 第 一 个 图 标 ， 标 烧录 程 序 选择所 需的烧 写的 .hex 图 8 图 9 7.把 单 片 机 取 出 来 ， 再 放 入 新 单 片 机 重 复 第 6 步 操 作 。 显示此字样， 表明烧录成功
