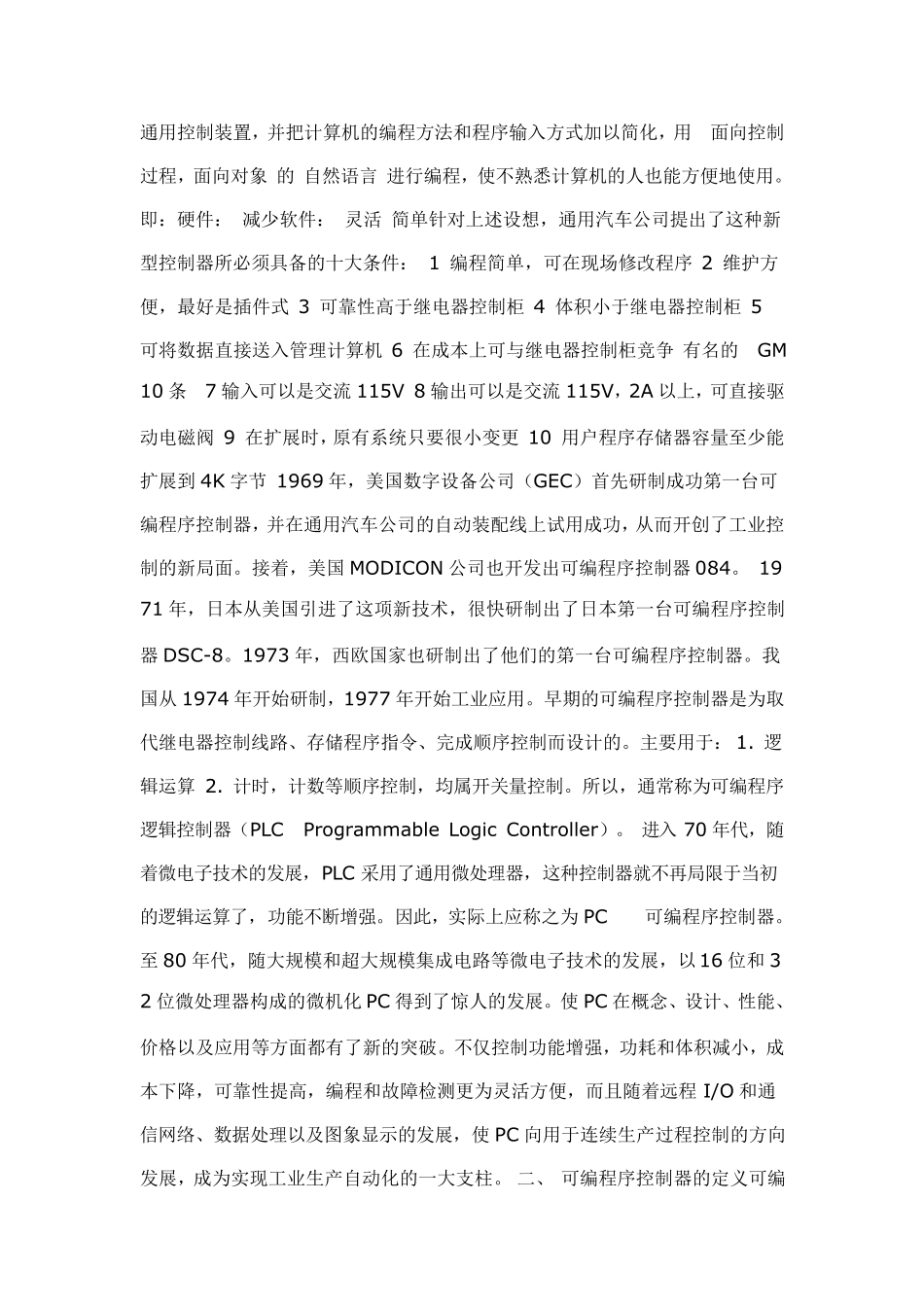

《PLC 原理及应用》 备课笔记 上海应用技术学院电子电工教研室叶 真 学习PLC 课程的基本要求：一、 基本原理及PLC 的组成 二、 硬件接线，I/O 口如何连接 三、 扩展方法如何配置 四、 应用软件、梯形图编程方法及应用实例 参考书籍： 1.《现代电气及可编程控制技术》北京：航空航天大学出版社 王永华主编 2.《可编程序控制器及常用控制电器》 冶金工业出版社 何友华主编 3.《PLC 编程及应用》 机械工业出版社 廖常初主编 4.《工厂电气控制技术》 机械工业出版社 方承远主编 5.《SIEMENS SIMATIC S7-200 可编程序控制器 CPU22X 系统手册》 北京：西门子（中国）有限公司 绪 论 可编程序控制器——PC——以微处理器为基础，综合了计算机技术，自动控制技术和通讯技术，用面向控制过程，面向用户的“自然语言”编程，适应工业环境，简单易懂，操作方便，可靠性高的新一代通用工业控制装置。（见教材 P5 最后一段话）表示成 PLC——与个人电脑 PC 相区别。事实上，已不再局限于逻辑控制，其运算功能，接口功能都越来越强了。第一节 可编程序控制器的定义及特点一、 可编程序控制器的产生上世纪 60 年代，计算机技术已开始应用于工业控制了。但由于计算机技术本身的复杂性，编程难度高、难以适应恶劣的工业环境以及价格昂贵等原因，未能在工业控制中广泛应用。当时的工业控制，主要还是以继电—接触器组成控制系统。 1968 年，美国最大的汽车制造商——通用汽车制造公司（GM），为适应汽车型号的不断翻新，试图寻找一种新型的工业控制器，以尽可能减少重新设计和更换继电器控制系统的硬件及接线、减少时间，降低成本。因而设想把计算机的完备功能、灵活及通用等优点和继电器控制系统的简单易懂、操作方便、价格便宜等优点结合起来，制成一种适合于工业环境的通用控制装置，并把计算机的编程方法和程序输入方式加以简化，用 “面向控制过程，面向对象”的“自然语言”进行编程，使不熟悉计算机的人也能方便地使用。即：硬件： 减少软件： 灵活 简单针对上述设想，通用汽车公司提出了这种新型控制器所必须具备的十大条件： 1 编程简单，可在现场修改程序 2 维护方便，最好是插件式 3 可靠性高于继电器控制柜 4 体积小于继电器控制柜 5 可将数据直接送入管理计算机 6 在成本上可与继电器控制柜竞争 有名的“GM10 条” 7 输入可以是交流 115V 8 输出可以是交流 115V，2A 以上，...
