2025年机电控制与可编程序控制器技术课程形成性考核二

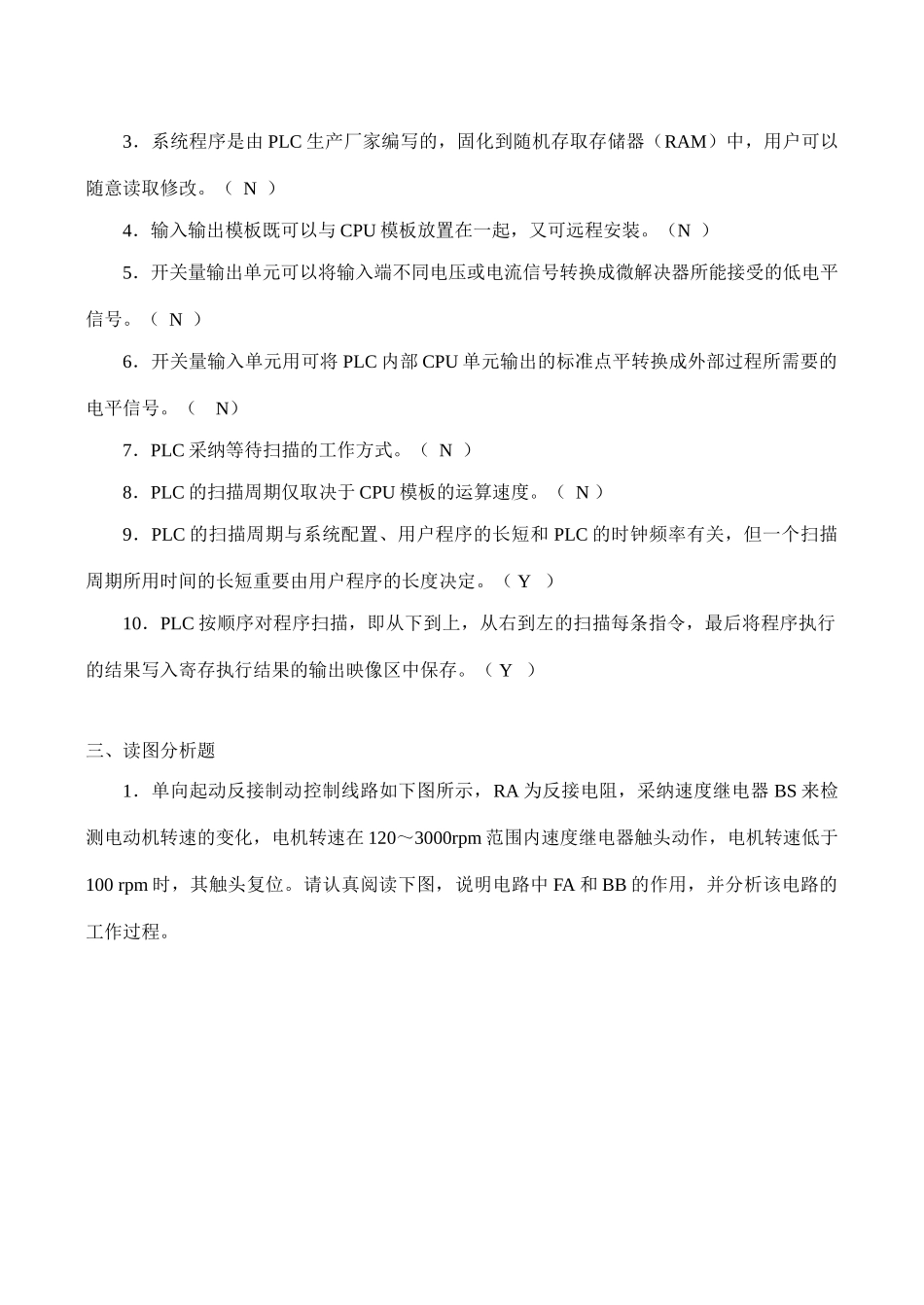

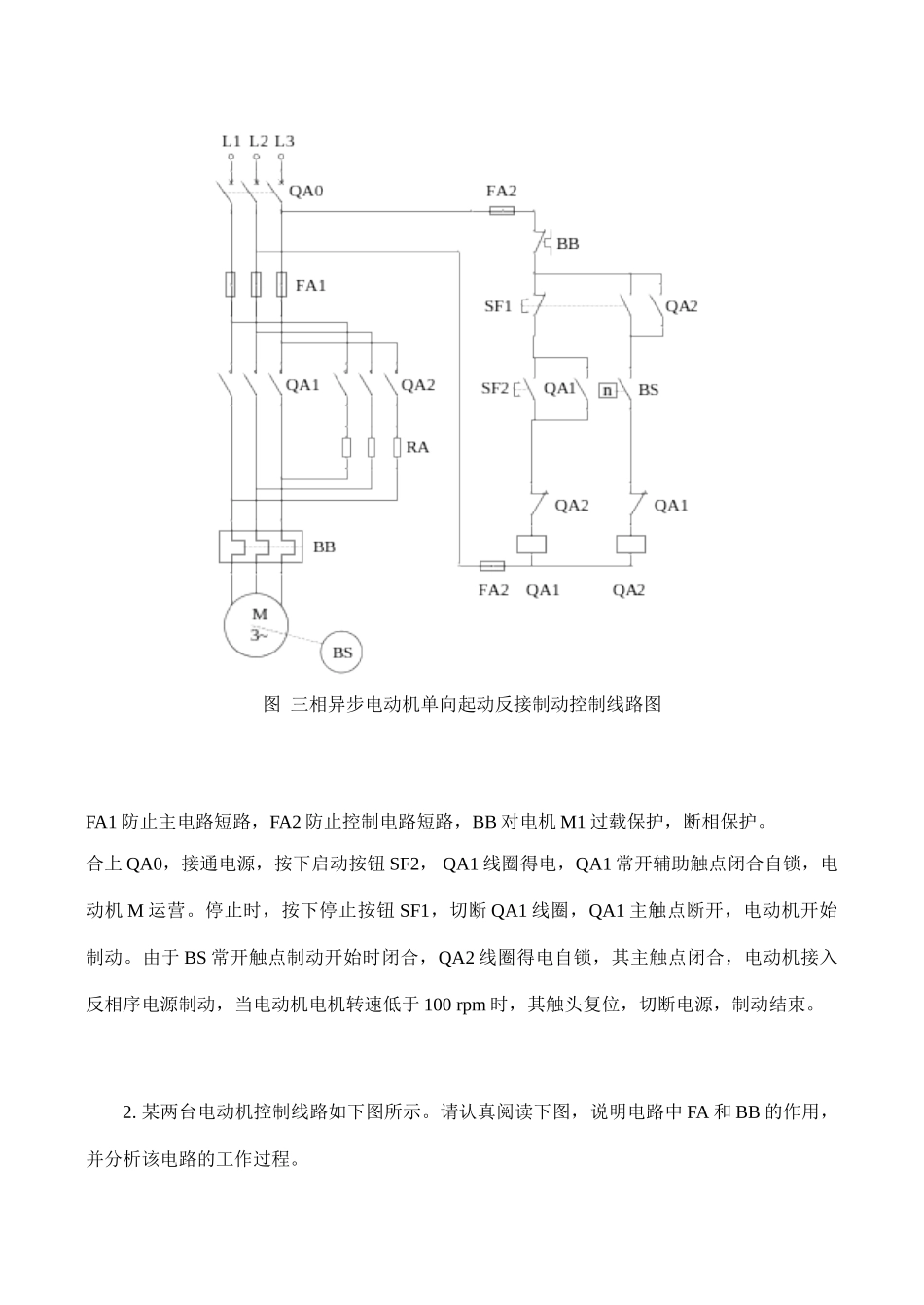

机电控制与可编程控制器技术作业 2一、填空题1．PLC 控制的等效电路由输入部分、控制部分_和输出部分组成。2．模块式结构 PLC 是将_CPU__单元、_输入、输出__单元、智能 I/O 单元、通信单元、电源做成相应的独立模块，各个模块可以插装在_底板上，模块之间通过底板上的总线互相联系。3．PLC 系统的存储器重要用于存放系统程序、用户程序_及_工作数据__。4．PLC 具有____A/D__转换和_D/A__转换功能，完毕对模拟量的控制与调节。5．PLC 采纳__循环扫描_的方式工作，其中一次循环可分为 6 个阶段，即内部解决阶段、通信服务阶段、子诊断阶段、__输入采样__阶段、_程序执行_阶段和输出解决阶段。6．西门子 S7-200 PLC 属于小型机，其中 CPU 226 有 24 点输入、16 点输出，CPU 224 有 14 点输入、 10 点输出，CPU 222 有 8 点输入、6 点输出，CPU 221 有 6 点输入、4 点输出。7．S7-200 PLC 的指令由__操作码_和__操作数__两部分组成。8．指令的操作数在 PLC 的存储器中，此时的操作数由_操作数标示符__和_标示符参数组成。9．位寻址的格式由__存储器标示符_、__字节地址_、分隔符及__字节的位或位号_四部分组成。10．字寻址的格式由__区域标示符_、__字标示符__、__起始字节地址组成。二、推断题1． PLC 控制的可靠性高于继电接触控制。（ Y ）2．为简化控制，大型和中型 PLC 一般采纳整体式结构。（ N ）姓 名： 学 号： 得 分： 老师署名： 3．系统程序是由 PLC 生产厂家编写的，固化到随机存取存储器（RAM）中，用户可以随意读取修改。（ N ）4．输入输出模板既可以与 CPU 模板放置在一起，又可远程安装。（N ）5．开关量输出单元可以将输入端不同电压或电流信号转换成微解决器所能接受的低电平信号。（ N ） 6．开关量输入单元用可将 PLC 内部 CPU 单元输出的标准点平转换成外部过程所需要的电平信号。（ N）7．PLC 采纳等待扫描的工作方式。（ N ）8．PLC 的扫描周期仅取决于 CPU 模板的运算速度。（ N ）9．PLC 的扫描周期与系统配置、用户程序的长短和 PLC 的时钟频率有关，但一个扫描周期所用时间的长短重要由用户程序的长度决定。（ Y ）10．PLC 按顺序对程序扫描，即从下到上，从右到左的扫描每条指令，最后将程序执行的结果写入寄存执行结果的输出映像区中保存。（ Y ）三、读图分析题1．单向起动反接制动控制线路如下图所示，RA 为反接电阻，采纳...
