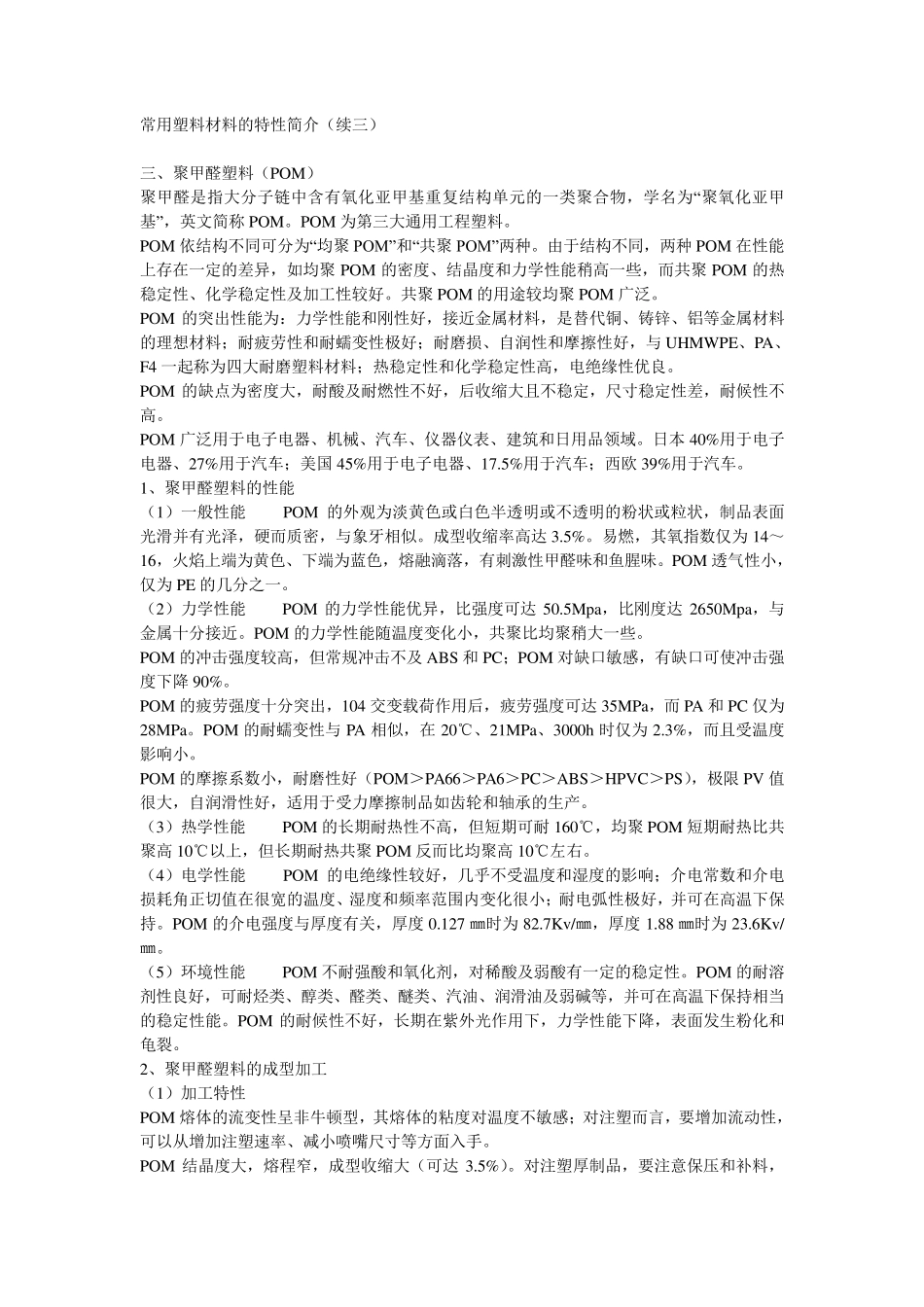

常用塑料材料的特性简介（续三） 三、聚甲醛塑料（POM） 聚甲醛是指大分子链中含有氧化亚甲基重复结构单元的一类聚合物，学名为“聚氧化亚甲基”，英文简称 POM。POM 为第三大通用工程塑料。 POM 依结构不同可分为“均聚 POM”和“共聚 POM”两种。由于结构不同，两种 POM 在性能上存在一定的差异，如均聚 POM 的密度、结晶度和力学性能稍高一些，而共聚 POM 的热稳定性、化学稳定性及加工性较好。共聚 POM 的用途较均聚 POM 广泛。 POM 的突出性能为：力学性能和刚性好，接近金属材料，是替代铜、铸锌、铝等金属材料的理想材料；耐疲劳性和耐蠕变性极好；耐磨损、自润性和摩擦性好，与 UHMWPE、PA、F4 一起称为四大耐磨塑料材料；热稳定性和化学稳定性高，电绝缘性优良。 POM 的缺点为密度大，耐酸及耐燃性不好，后收缩大且不稳定，尺寸稳定性差，耐候性不高。 POM 广泛用于电子电器、机械、汽车、仪器仪表、建筑和日用品领域。日本40%用于电子电器、27%用于汽车；美国45%用于电子电器、17.5%用于汽车；西欧39%用于汽车。 1、聚甲醛塑料的性能 （1）一般性能 POM 的外观为淡黄色或白色半透明或不透明的粉状或粒状，制品表面光滑并有光泽，硬而质密，与象牙相似。成型收缩率高达3.5%。易燃，其氧指数仅为 14～16，火焰上端为黄色、下端为蓝色，熔融滴落，有刺激性甲醛味和鱼腥味。POM 透气性小，仅为 PE 的几分之一。 （2）力学性能 POM 的力学性能优异，比强度可达50.5Mpa，比刚度达2650Mpa，与金属十分接近。POM 的力学性能随温度变化小，共聚比均聚稍大一些。 POM 的冲击强度较高，但常规冲击不及 ABS 和 PC；POM 对缺口敏感，有缺口可使冲击强度下降90%。 POM 的疲劳强度十分突出，104 交变载荷作用后，疲劳强度可达35MPa，而 PA 和 PC 仅为28MPa。POM 的耐蠕变性与 PA 相似，在 20℃、21MPa、3000h 时仅为 2.3%，而且受温度影响小。 POM 的摩擦系数小，耐磨性好（POM＞PA66＞PA6＞PC＞ABS＞HPVC＞PS），极限 PV 值很大，自润滑性好，适用于受力摩擦制品如齿轮和轴承的生产。 （3）热学性能 POM 的长期耐热性不高，但短期可耐 160℃，均聚 POM 短期耐热比共聚高 10℃以上，但长期耐热共聚 POM 反而比均聚高 10℃左右。 （4）电学性能 POM 的电绝缘性较好，几乎不受温度和湿度的影响；介电常数和介电损耗角正切值在很宽的温度、湿度和频率范围内变化很小；耐电弧性...
