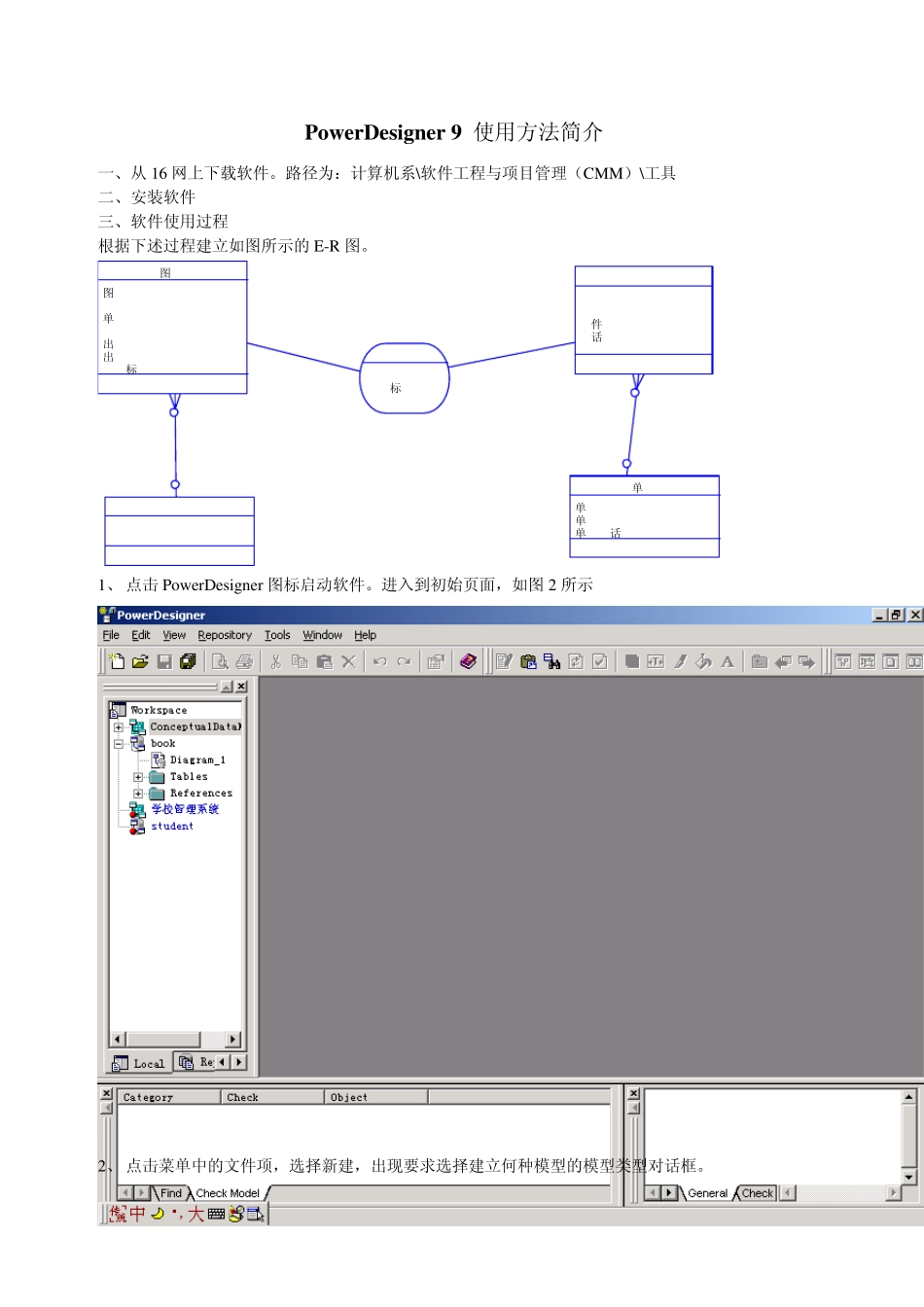

Pow erDesigner 9 使用方法简介 一、从 16 网上下载软件。路径为：计算机系\软件工程与项目管理（CMM）\工具 二、安装软件 三、软件使用过程 根据下述过程建立如图所示的 E-R 图。 Relationship_3Relationship_40,n0,n图书图书号书名单价作者出版社出版日期接触标记
A10VA20N6,2VA60VA40DA1Identifier_1读者读者号姓名证件号电话EmailA8VA8VA20VA18VA20Identifier_1书库架位号架位地址A20VA38Identifier_1单位单位号单位地址单位电话VA10VA50VA18Identifier_1借书借还日期借还标志DA1 1、 点击 Pow erDesigner 图标启动软件。进入到初始页面，如图 2 所示 2、 点击菜单中的文件项，选择新建，出现要求选择建立何种模型的模型类型对话框。 其中Conceptual Data Model CDM，为概念(数据)模型，它建立的就是E-R 图 Business Process Model BPM，业务处理模型 Object-Oriented Model OOM，面向对象模型 Physical Data Model PDM，物理（数据）模型，它建立的就是数据库表 选择CDM 并单击确认按钮。 3、 进入 PowerDesigner 的CDM 操作窗口 4、 界面上出现一个小工具条 palette，里面包括常用的数据库建模工具。 用鼠标单击工具条中的工具后，到界面中央单击或拖动即可。 为了能够完成前述图1 的内容，选中图标 ，在界面中间单击五次，形成如图所示画面。 此时，每一个实体都是空的。需要逐个进行定义和描述。 5、 定义实体 双击其中的一个实体，弹出实体属性定义对话框。 对“General”选项卡上的内容进行定义。 Name ：定义实体的显示名称（图书） Code ：定义实体的代码中表示名称（book），必须是英文。 Nu mber ：实体中实例（记录）的最大个数（100000000，它表示图书馆的最大藏书量可达一亿册）。这个数字的作用是便于估计数据库服务器的磁盘容量。 6、 定义属性、属性的约束和算法 “Attribu te”选项卡上定义属性，如图所示 每一行定义一个属性，包括属性描述（名称，name）、属性代码（code）、数据类型（ty pe）、使用域（domain）、是否可空（强制，M）、是否为主键（P）、是否显示在模型中（D）。 属性描述在概念模型中进行显示，转换成物理模型后将被忽略，转而显示属性代码。 定义数据类型时，可以单击Data ty pe 栏中的“...”按钮，出现如图所示的界面。 界面最下行将根据选择相应的数...
