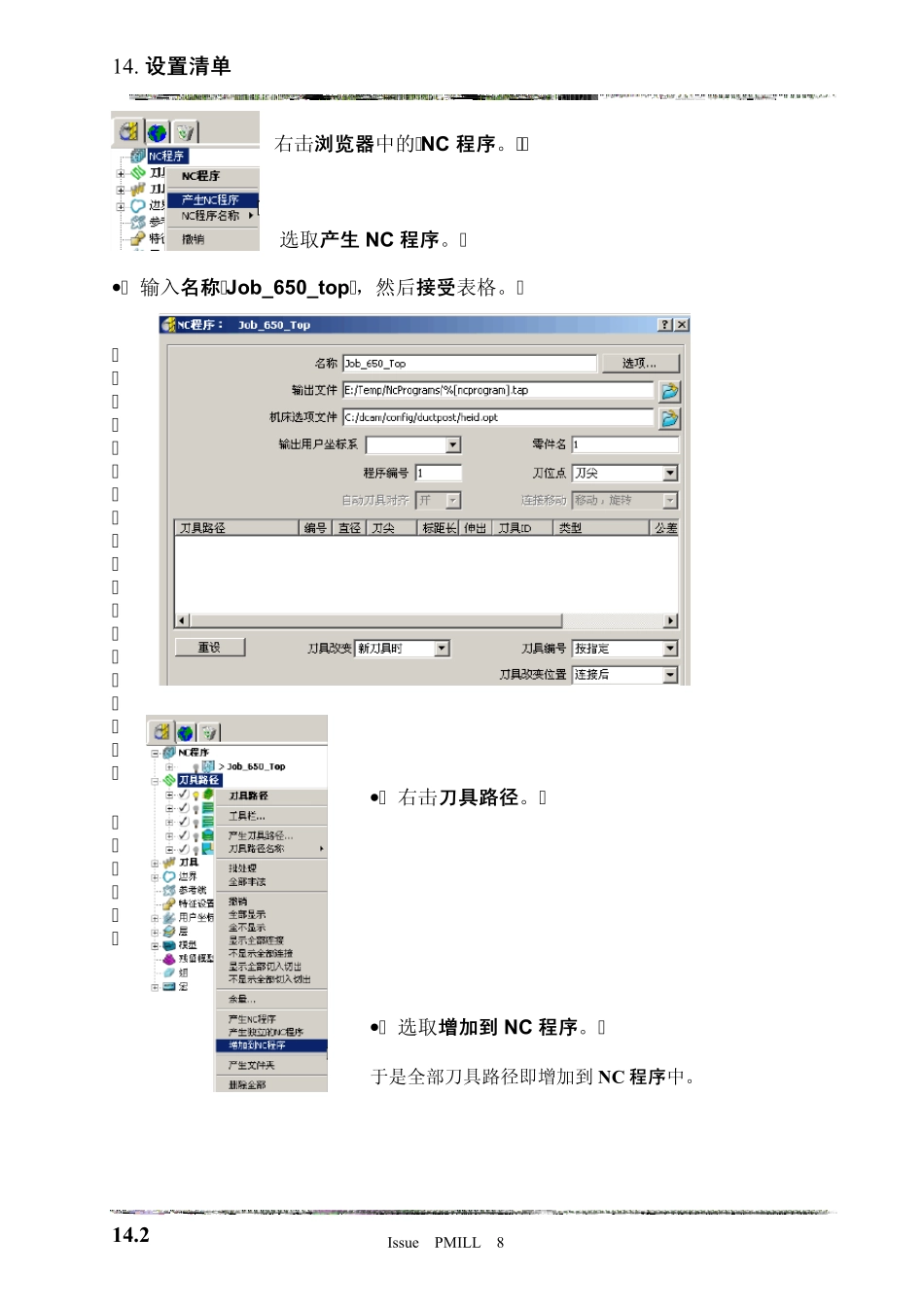

Pow erMILL 14. 设置清单 Issue PMILL 8 14.1 14. 设置清单 简介 全部的 Pow erMILL 项目数据,如刀具定义、整体刀具路径尺寸和刀具路径图像等都可被自动记录和打印。这些对运行程序的 CN C 机床操作者来说很有帮助。 设置清单可通过 Pow erMILL 浏览器中的 N C 程序域产生。 • 删除全部并重设表格。 • 从 Pow erMILL_data/Projects 打开项目 Tapefile_1 。 产生设置清单前需产生一 N C 程序。 • 右击浏览器中的 NC 程序  参数选择 • 点击文件夹图标,打开选取机床选项文件名表格。  选取 heid.opt ,然后应用并接受表格。 14. 设置清单 Pow erMILL 14.2 Issue PMILL 8 右击浏览器中的 NC 程序。 选取产生 NC 程序。 • 输入名称 Job_650_top ,然后接受表格。 • 右击刀具路径。 • 选取增加到 NC 程序。 于是全部刀具路径即增加到 N C 程序中。 Pow erMILL 14. 设置清单 Issue PMILL 8 1 4 .3 右击此N C 程序,然后选取设置选项,打开下图所示表格。 • 表格中的某些域,如项目等已自动填写。 填写表格中的其它内容。 • 确认没激活任何刀具路径且模型呈阴影显示状态。 右击此N C 程序,然后如图所示,选取当前查看选项。 于是系统即捕捉拍照一模型图像,这个图像将自动用在设置清单的首页。 14. 设置清单 Pow erMILL 14.4 Issue PMILL 8 右击此N C 程序,此次选取全部刀具路径。 于是系统即捕捉拍照已选N C 程序中的全部刀具路径图像。 设置清单中,每条刀具路径具有各自单独的页面。 再次右击此N C 程序,此次选取预览选项。 屏幕左边是设置清单索引,屏幕的右边是设置清单首页。 • 点击某些刀具路径设置清单。 • 点击综述页面 1。 Pow erMILL 14. 设置清单 Issue PMILL 8 14.5 • 右击此N C 程序。 • 选取设置清单 – 输出。 输出选项将全部设置清单以 HTML 文件格式保存在当前项目文件夹中。 可在 Pow erMILL 中直接打印设置清单,也可在输出后,通过打印 HTML 文档来打印。 自定义设置清单 通过编辑 HTML 模板可用户化设置清单输出,使它更适合于各个用户的特殊要求。 HTML 模板文件最好是使用某个 HTML 编辑软件来编辑。在英特网上可找到一些免费的 HTML 编辑软件,也可使用 Microsoft Word 来编辑,但是使用 Microsoft Word的缺点是通常不可预知编辑后...
