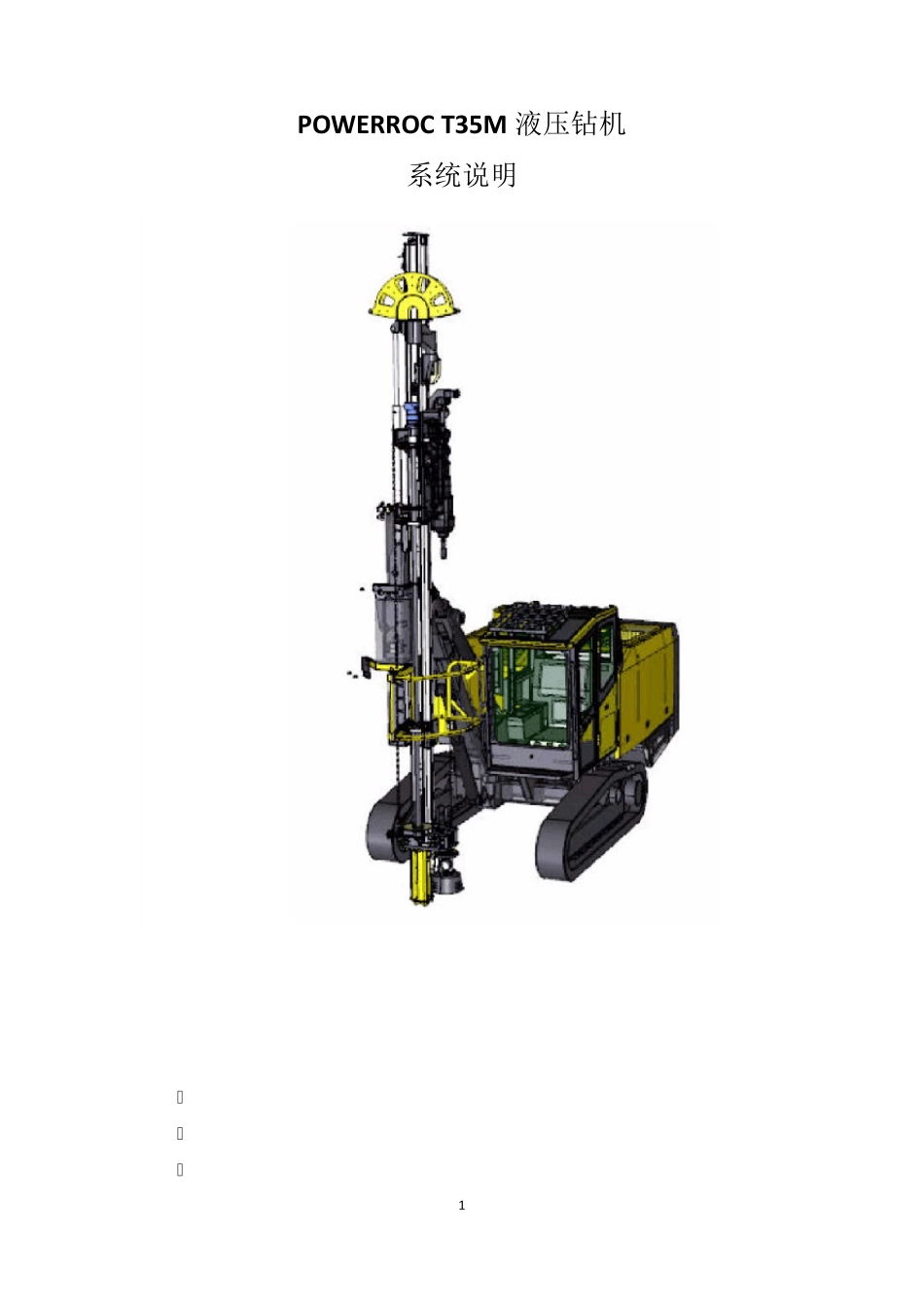

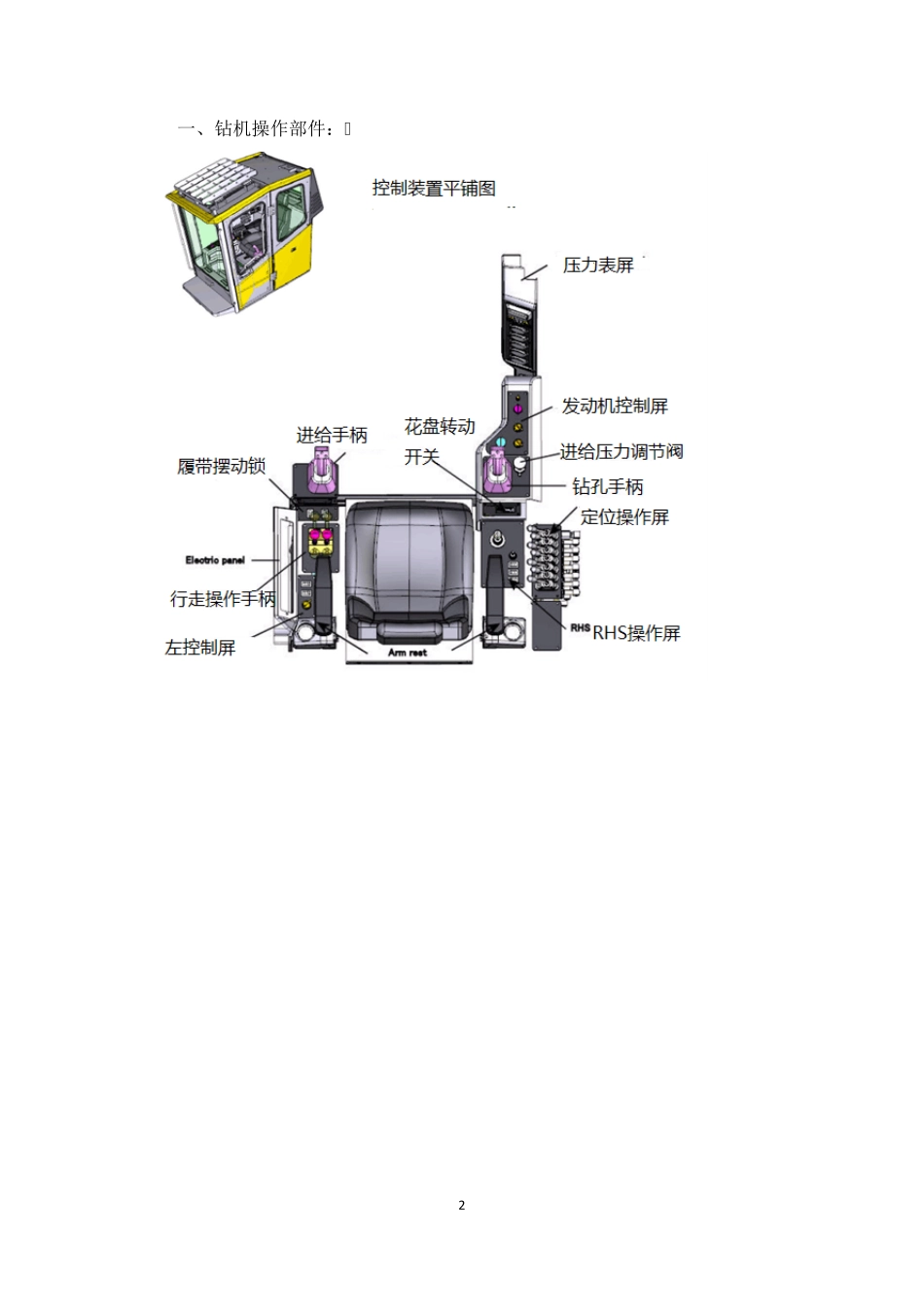

1 POW ERROC T35M 液压钻机 系统说明 2 一、钻机操作部件： 3 压力表盘 1、EMS 2 、发动机检测线插口 3、空压机温度过高警告灯 4、空滤堵塞指示灯 5、液压油位过低警告灯 6、柴油位过低警告灯 7、吹风压力表 8、进给压力表 9、回转压力表 10、冲击压力表 11、缓冲压力表 EMS（发动机监控系统） 1、黄色警告灯（有故障警告时灯亮）2、红色停机警告灯（严重故障发动机停机灯亮）3、显示屏（正常工作时显示工作参数，有故障时显示故障代码）4、菜单键（用于进入或退出不同菜单） 5、确认键 6、7、翻阅键 4 发动机控制屏 1、预热指示灯 2、启动钥匙 3、发动机转速控制开关（冲击档、低档、高档）4、状态选择开关（冲击档、启动档、行走档）5、喇叭开关 换杆操作屏 1、机械手操作手柄（H 型操作位置）2、上夹爪解除按钮（按下此按钮，在夹紧夹爪操作时，只有下夹爪夹紧，上夹爪不动作，用于拧紧连接套时）3、模式选择开关（四个位置：半冲洗加吸尘、全冲洗加吸尘、全冲洗、花盘自动动作功能）4、半冲洗开关（用水雾系统时使用）5、水雾系统开关 6、冲击时超回转开关（超回转指回转速度加快） 5 定位操作手柄 1-6 臂和梁操作手柄，7 是履带偏摆操作手柄 左操作屏 1、吸尘箱清洗开关 2 、自动钻孔系统开关（ASD 系统） 3、最小冲击压力选择开关（通过电比例溢流阀控制，左110 巴用于软岩，中 130 巴用于中等硬度岩石，右 150 巴用于硬岩。在电器柜内可调这几个压力的大小） 6 履带偏摆锁 分别控制左右履带偏摆锁与开。 花盘开关 开关有两个位置（右，花盘逆时针回转加钻杆；左，花盘顺时针回转卸钻杆） 进给操作手柄 a、快进按钮（按下后手柄操作变成快进快退）b、钻杆打黄油 c、打开夹杯 d、关闭夹杯 7 手柄前后左右四个位置： 前：向下进给；后：向上退回；左：松螺纹；右：紧螺纹 钻孔手柄 a、反向回转（振松模式时）b、反打开关 c、吸尘罩降 d、吸尘罩升 5、进给压力调节旋扭 手柄前后左右四个位置： 前：冲击和正向回转；后：正向回转（洗孔时用）；左：冲击（振松模式）右：未用 8 凿岩机润滑油装置（风带油） 二、液压系统 概述： 9 钻机由五个齿轮泵供油，1、2、3 串联安装在发动机曲轴输出端；4、5 号串联安装在取力器上（见图）。 1 号泵（50 升/分）：左行走、进给、冲击。 2 号泵（50 升/分）：右行走 、冲击、超回转 3 号泵（30 升/分）：定位、DCT...
