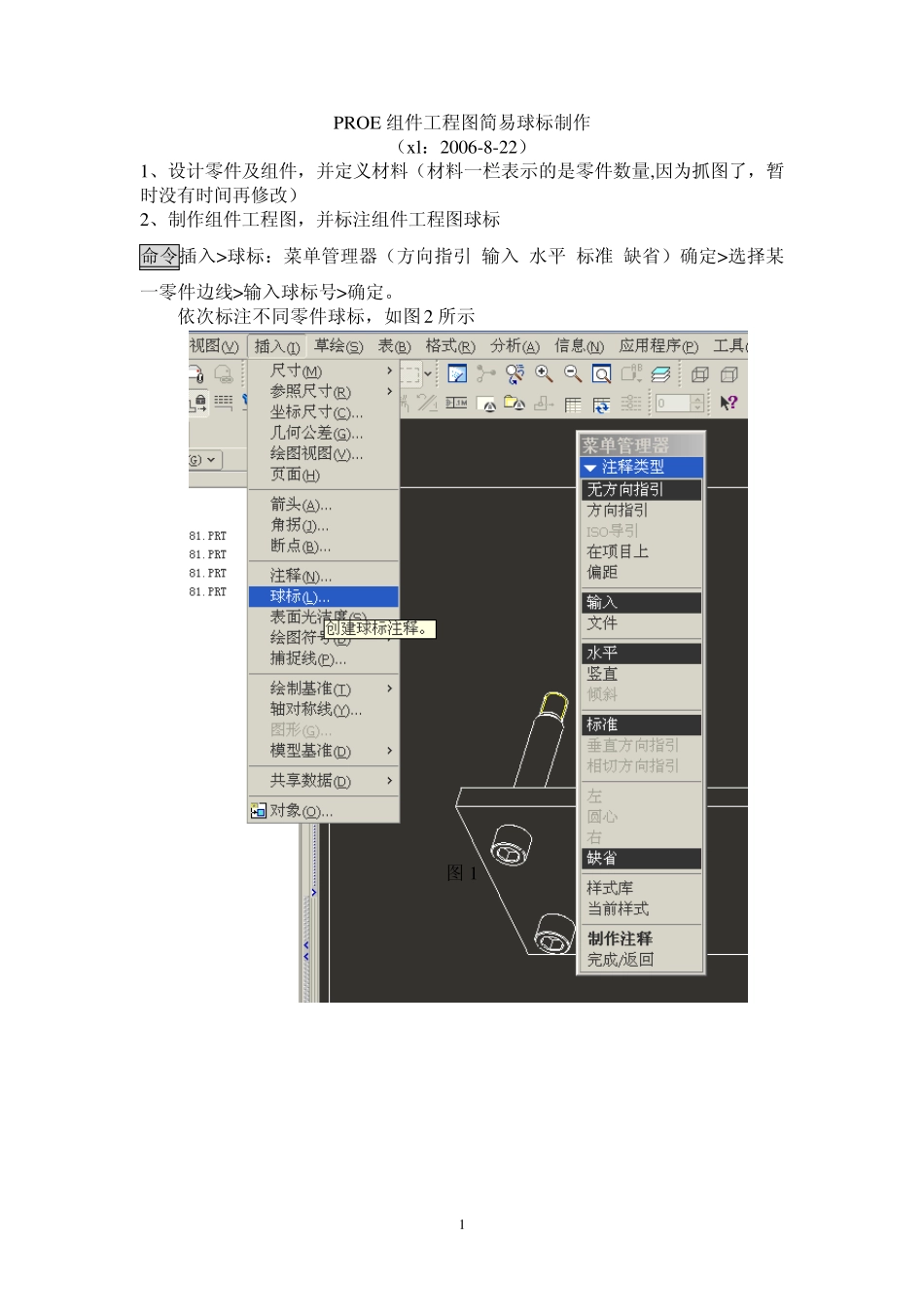

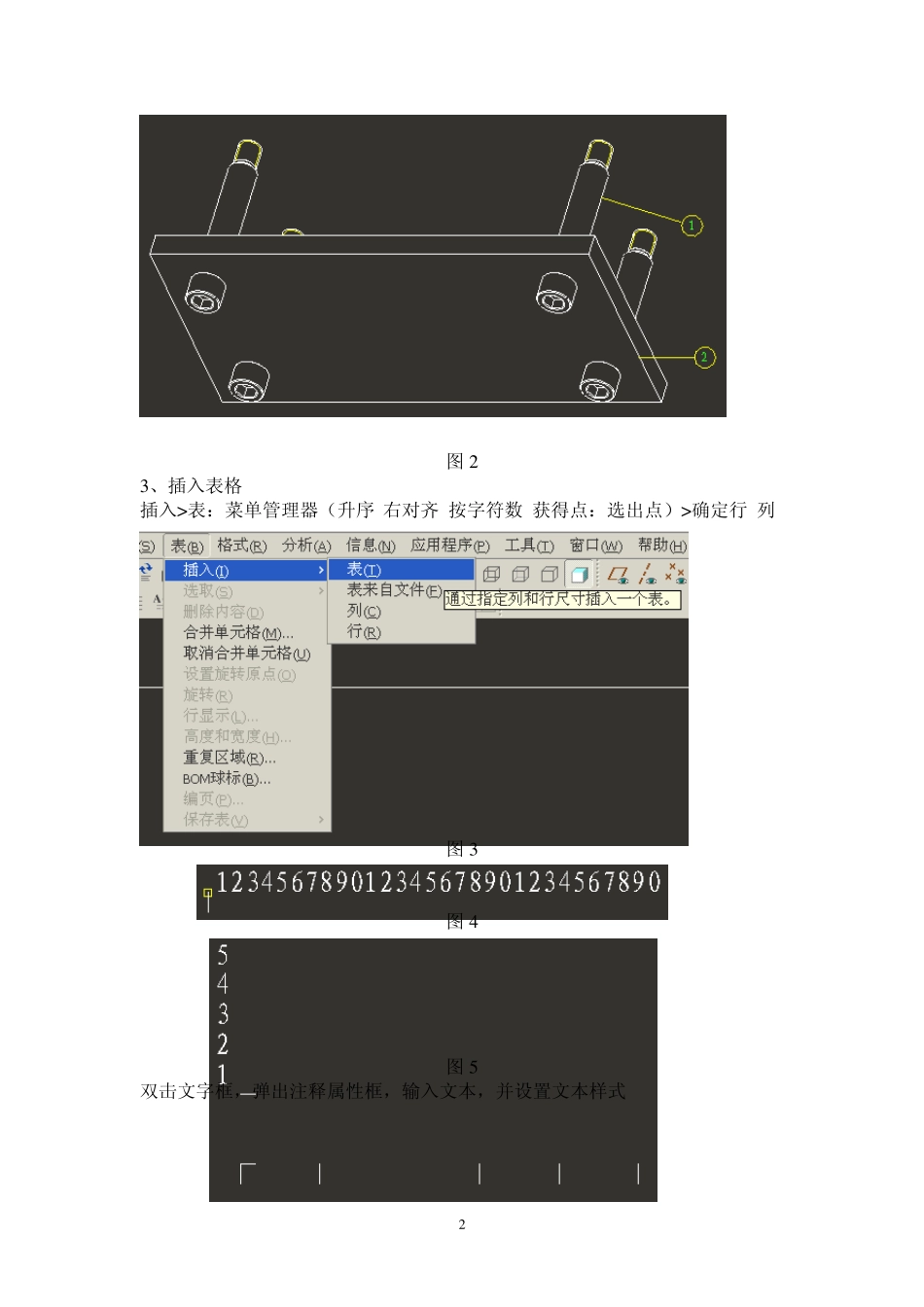

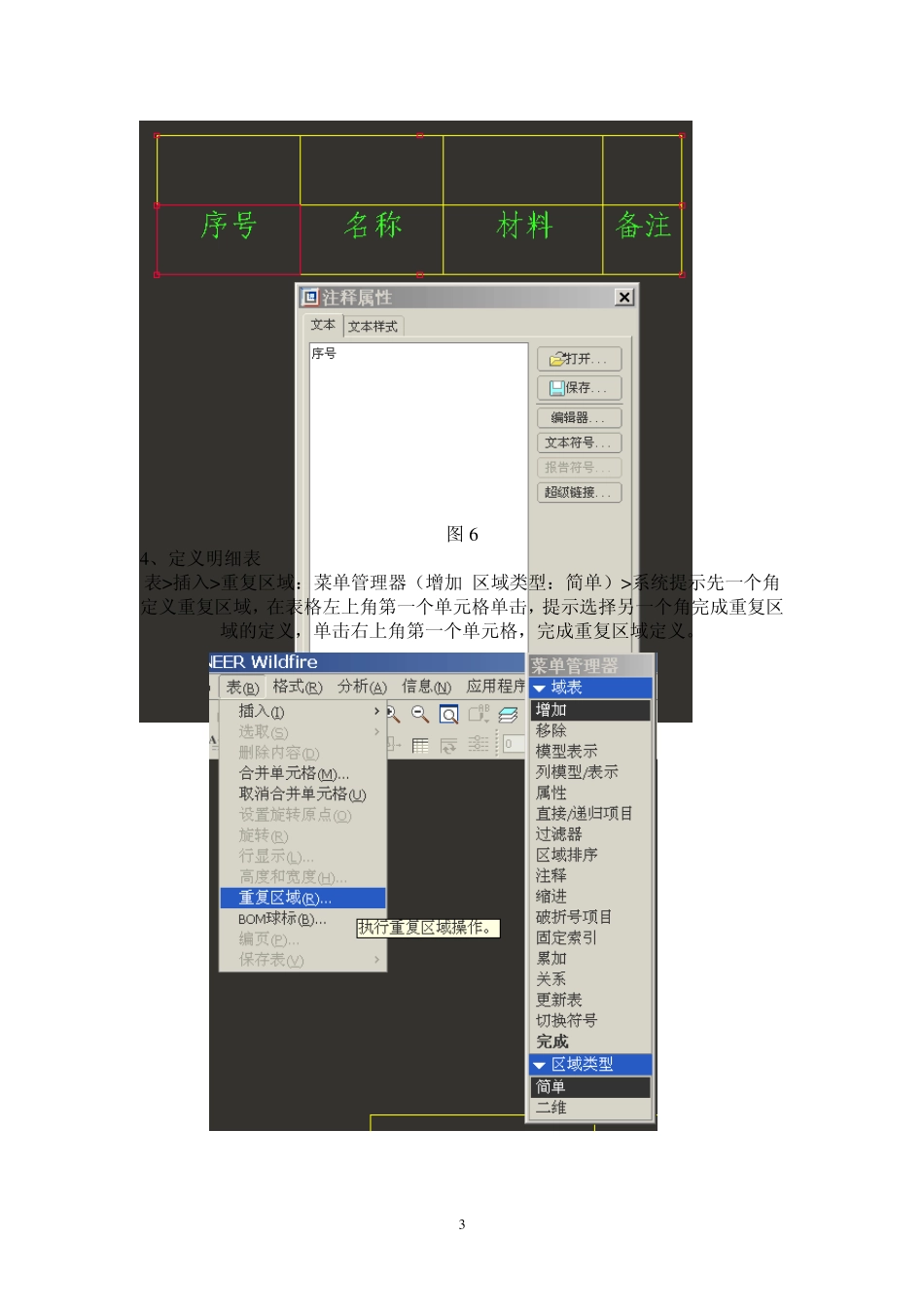

1 PROE 组件工程图简易球标制作 （x l：2006-8-22） 1、设计零件及组件，并定义材料（材料一栏表示的是零件数量,因为抓图了，暂时没有时间再修改） 2、制作组件工程图，并标注组件工程图球标 命令插入>球标：菜单管理器（方向指引 输入 水平 标准 缺省）确定>选择某一零件边线>输入球标号>确定。 依次标注不同零件球标，如图2 所示 图1 2 图2 3、插入表格 插入>表：菜单管理器（升序 右对齐 按字符数 获得点：选出点）>确定行 列 图3 图4 图5 双击文字框，弹出注释属性框，输入文本，并设置文本样式 3 图6 4、定义明细表 表>插入>重复区域：菜单管理器（增加 区域类型：简单）>系统提示先一个角定义重复区域，在表格左上角第一个单元格单击，提示选择另一个角完成重复区域的定义，单击右上角第一个单元格，完成重复区域定义。 4 图7 定义完成后，左键点击这行图框中的任一小框，均出现如图8 所示效果，则定义成功。 图8 5 、定义参数 在左上角小框中点击右键，选择报告参数，跳出报告符号框，依次选择 rpt、index ，在此单元生成序号项“rpt.index "。 图8 图9 5 图1 0 同样方法在第二列和第三列生成参数文本零件名称项"asm.mbr.name"和零件数量“rpt.qty"。 6、自动生成BOM 表 有时不会自动显示出来，可以编辑以下比例，使屏幕刷新一下，即可自动生成BOM 表。 图1 1 但这样做后，明细表中显示的是将所有零件列出来且省略数量。要将重复的零件改为只占一行，并在数量中列出数目。 6 图1 2 选中重复区域，然后菜单管理器：（区域属性：无重复记录 平整 按零件混合 非缆信息） 图1 3 7 图1 4 更改序号排序，重复区域：固定索引，然后选择每个序号行，依次输入序号即可。更改序号后如图1 6 所示。 图1 5 8 图 1 6
