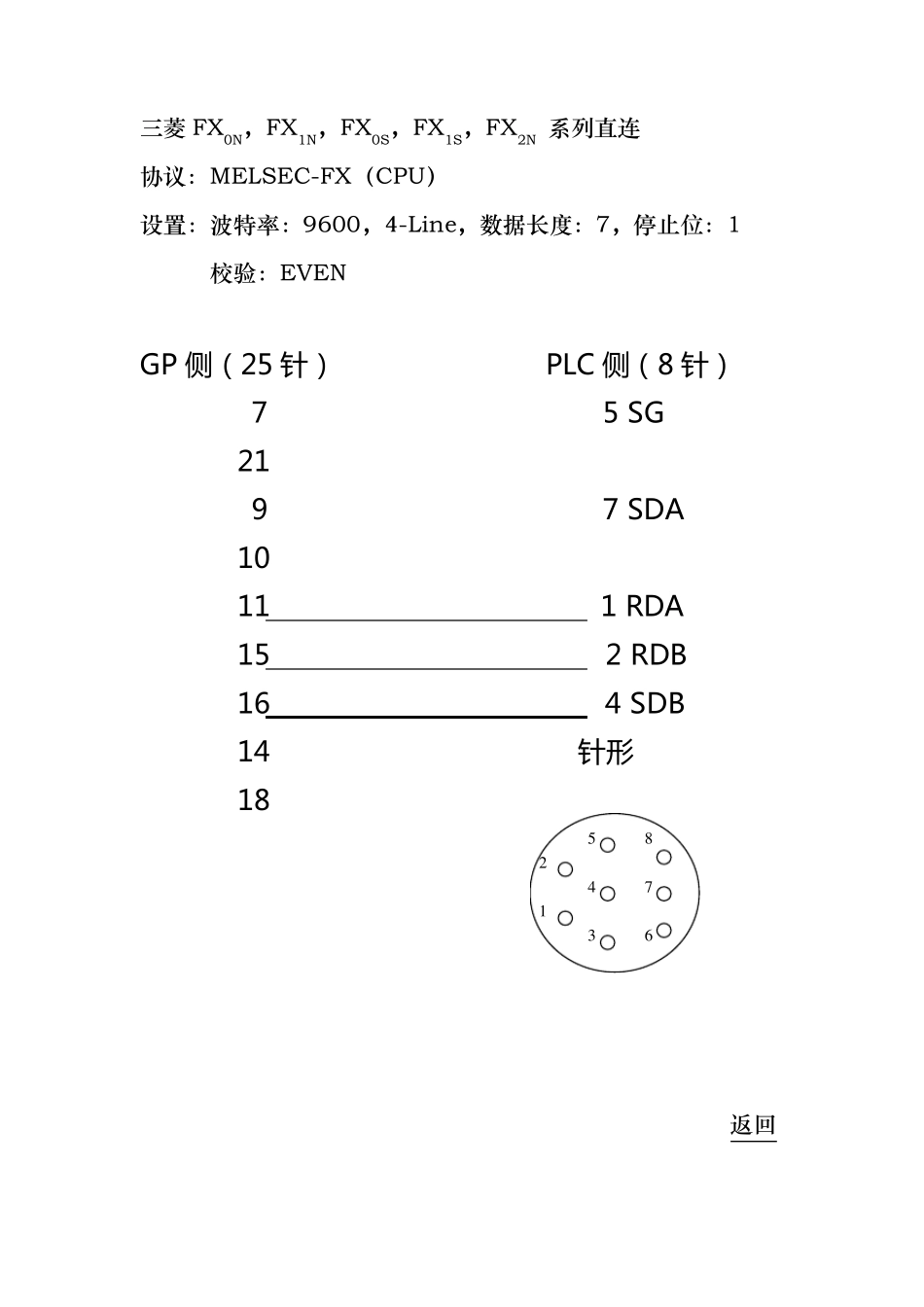

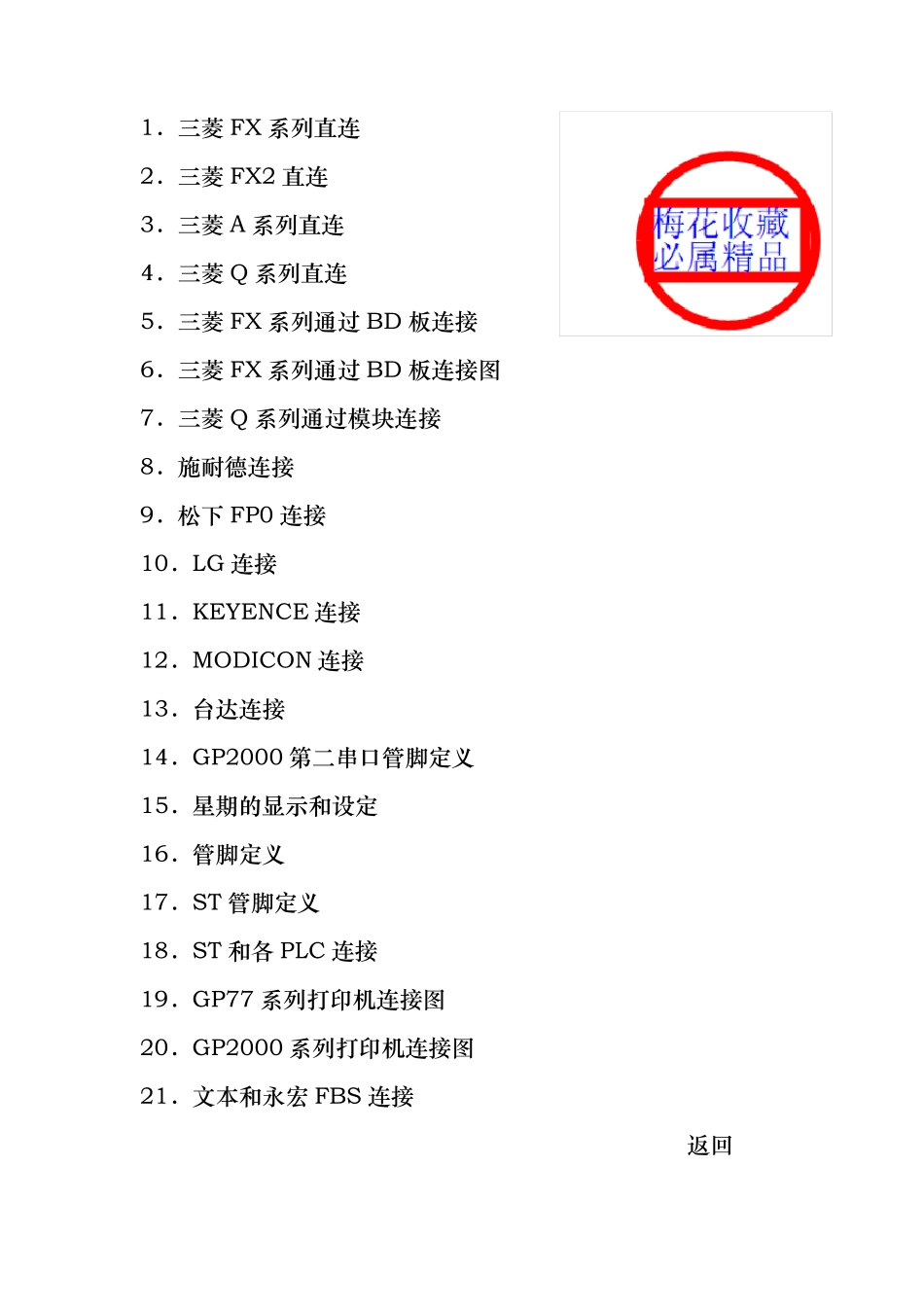

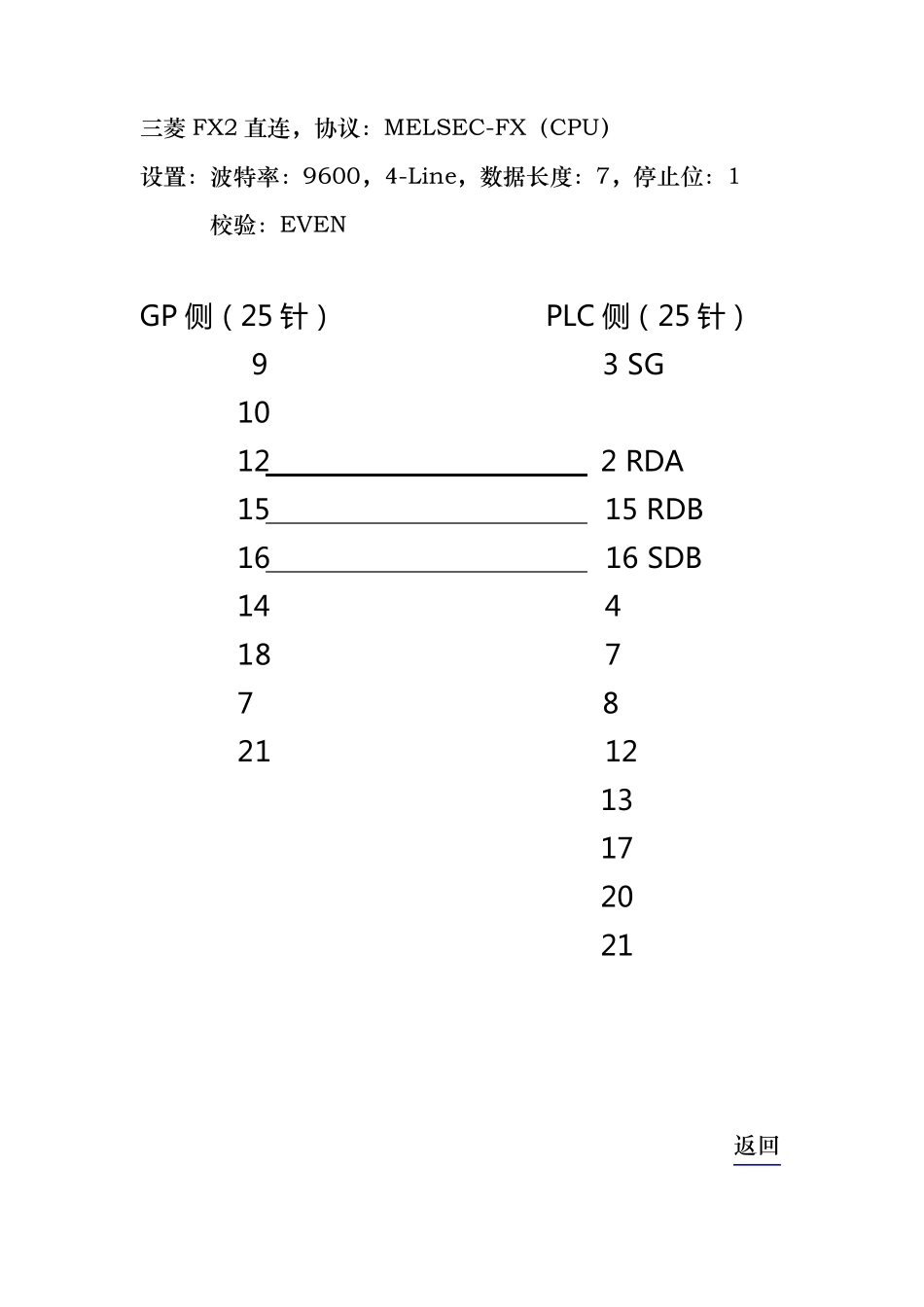

1． 三 菱 FX 系 列 直 连 2． 三 菱 FX2 直 连 3． 三 菱 A 系 列 直 连 4． 三 菱 Q 系 列 直 连 5． 三 菱 FX 系 列 通 过 BD 板 连 接 6． 三 菱 FX 系 列 通 过 BD 板 连 接 图 7． 三 菱 Q 系 列 通 过 模 块 连 接 8． 施 耐 德 连 接 9． 松 下 FP0 连 接 10． LG 连 接 11． KEYENCE 连 接 12． MODICON 连 接 13． 台 达 连 接 14． GP2000 第 二 串 口 管 脚 定 义 15． 星 期 的 显 示 和 设 定 16． 管 脚 定 义 17． ST 管 脚 定 义 18． ST 和 各 PLC 连 接 19． GP77 系 列 打 印 机 连 接 图 20． GP2000 系 列 打 印 机 连 接 图 21． 文 本 和 永 宏 FBS 连 接 返 回 5 8 2 4 7 1 3 6 三 菱 FX0N， FX1N， FX0S， FX1S， FX2N 系 列 直 连 协 议 ： MELSEC-FX（ CPU） 设 置 ： 波 特 率 ： 9600， 4-Line， 数 据 长 度 ： 7， 停 止 位 ： 1 校 验 ： EVEN GP 侧（25 针） PLC 侧（8 针） 7 5 SG 21 9 7 SDA 10 11 1 RDA 15 2 RDB 16 4 SDB 14 针形 18 返 回 三 菱 FX2 直 连 ， 协 议 ： MELSEC-FX（ CPU） 设 置 ： 波 特 率 ： 9600， 4-Line， 数 据 长 度 ： 7， 停 止 位 ： 1 校 验 ： EVEN GP 侧（25 针） PLC 侧（25 针） 9 3 SG 10 12 2 RDA 15 15 RDB 16 16 SDB 14 4 18 7 7 8 21 12 13 17 20 21 返 回 三 菱 A 系 列 直 连 ， 协 议 ： MELSEC— AnN（ CPU） 设 置 ： 波 特 率 ： 9600， 4-Line， 数 据 长 度 ： 8， 停 止 位 ： 1 校 验 ： ODD GP 侧 PLC 侧 SG 7 7 SG TRX 9 3 SDA RDA 10 SDA 11 2 RDA SDB 15 15 RDB RDB 16 16 SDB CSB 18 18 ERB ERB 19 17 CSB CSA 21 5 ERA ERA 22 4 CSA 20 21 返 回 三 菱 Q 系 列 连 接 Q00/Q01 协 议 选 MELSEC-QnA（ LINK）， 需 在 PLC软 件 中 设 置 波 特 率 为19200， Sum Check： YES， Run Write Setting： PERMIT， 电 缆 连 接 方 式 有 2 种 ： 一 ． 通 过 编 程 电 缆 加 9-25 转...
