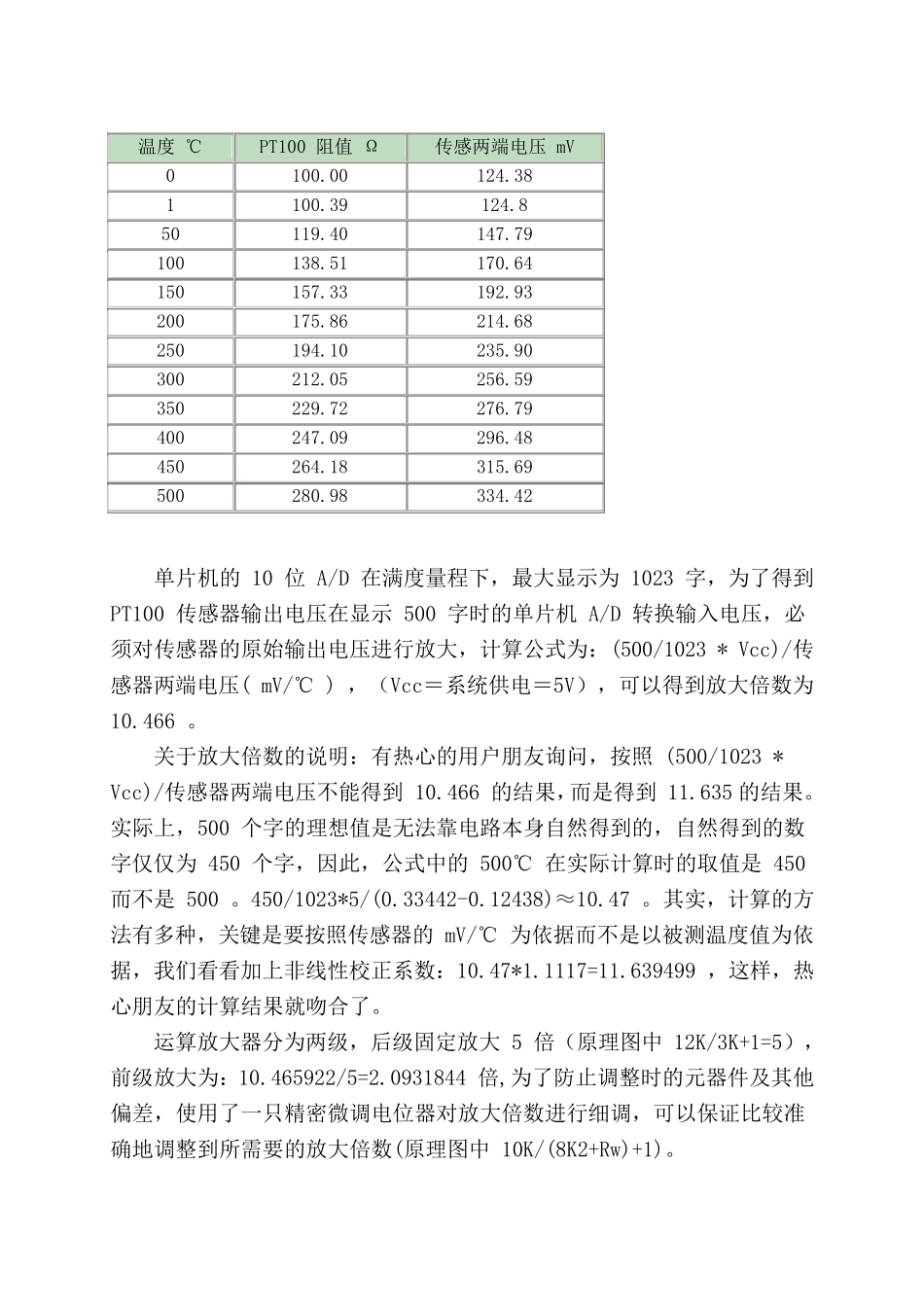

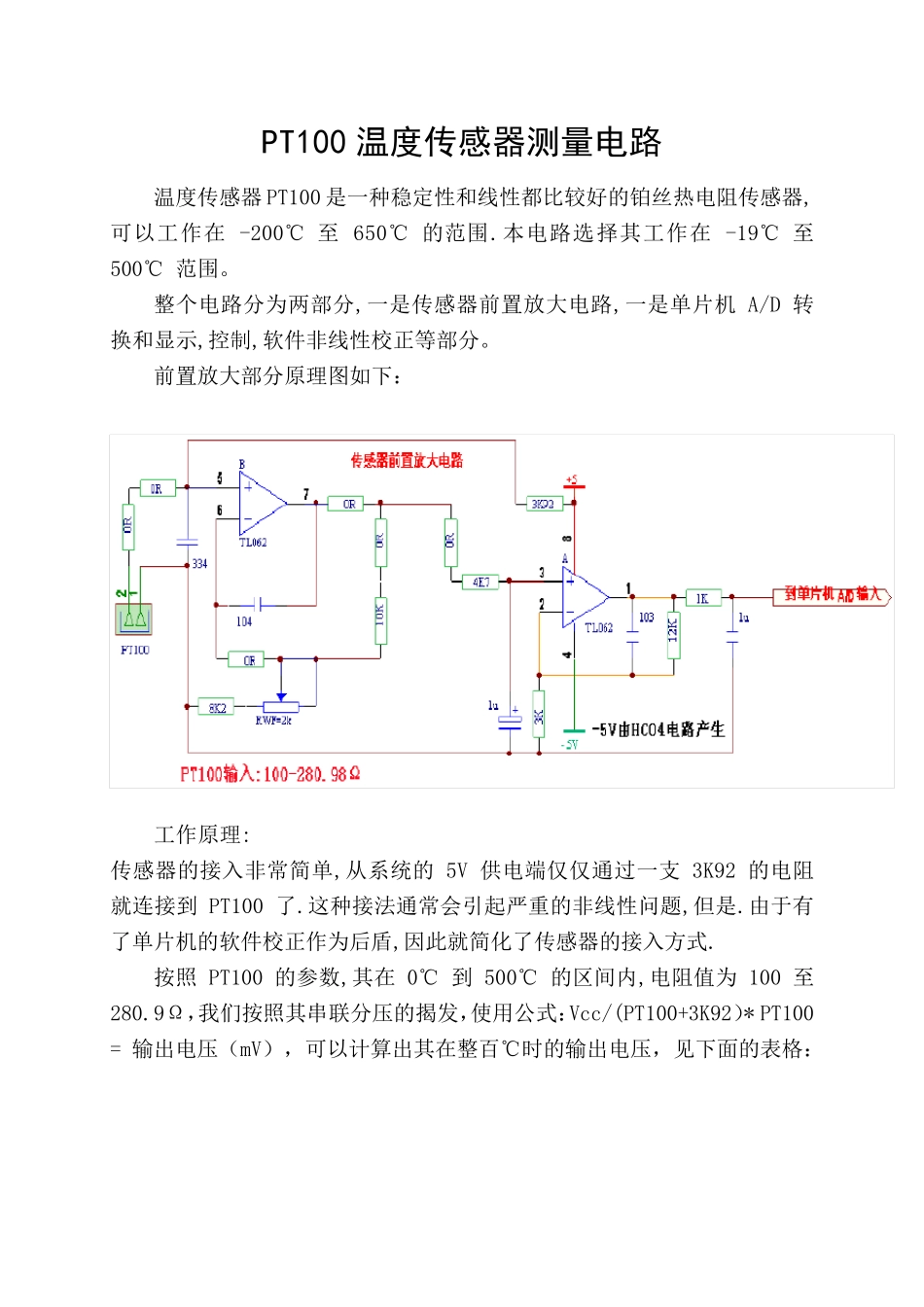

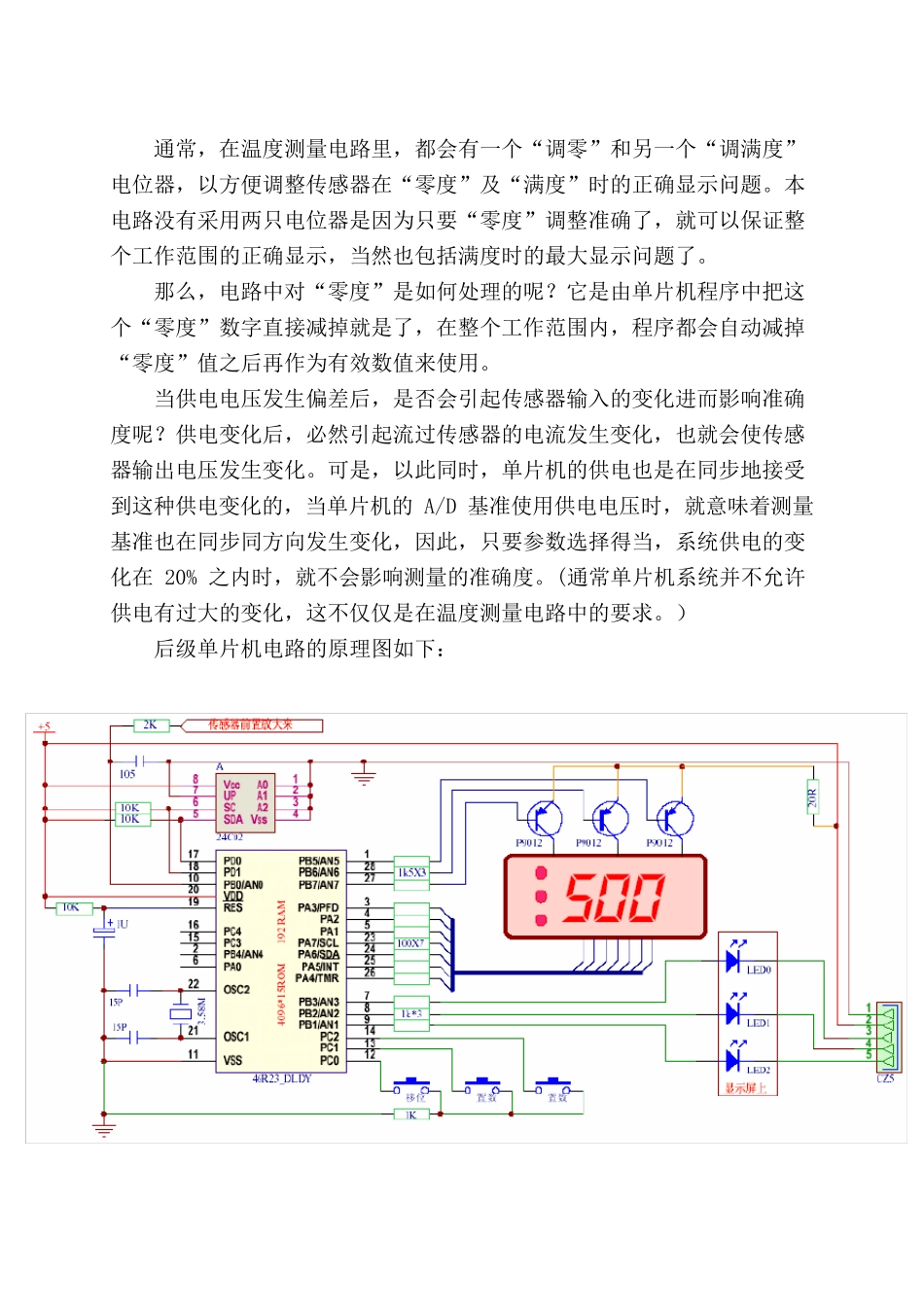

PT100 温度传感器测量电路 温度传感器PT100 是一种稳定性和线性都比较好的铂丝热电阻传感器,可以工作在 -200℃ 至 650℃ 的范围.本电路选择其工作在 -19℃ 至 500℃ 范围。 整个电路分为两部分,一是传感器前置放大电路,一是单片机 A/D 转换和显示,控制,软件非线性校正等部分。 前置放大部分原理图如下： 工作原理: 传感器的接入非常简单,从系统的 5V 供电端仅仅通过一支 3K92 的电阻就连接到 PT100 了.这种接法通常会引起严重的非线性问题,但是.由于有了单片机的软件校正作为后盾,因此就简化了传感器的接入方式. 按照 PT100 的参数,其在 0℃ 到 500℃ 的区间内,电阻值为 100 至 280.9Ω，我们按照其串联分压的揭发，使用公式：Vcc/(PT100+3K92）* PT100 = 输出电压（mV），可以计算出其在整百℃时的输出电压，见下面的表格： 温度 ℃ PT100 阻值 Ω 传感两端电压 mV 0 100.00 124.38 1 100.39 124.8 50 119.40 147.79 100 138.51 170.64 150 157.33 192.93 200 175.86 214.68 250 194.10 235.90 300 212.05 256.59 350 229.72 276.79 400 247.09 296.48 450 264.18 315.69 500 280.98 334.42 单片机的 10 位 A/D 在满度量程下，最大显示为 1023 字，为了得到 PT100 传感器输出电压在显示 500 字时的单片机 A/D 转换输入电压，必须对传感器的原始输出电压进行放大，计算公式为：(500/1023 * Vcc)/传感器两端电压( mV/℃ ) ，（Vcc＝系统供电＝5V），可以得到放大倍数为 10.466 。 关于放大倍数的说明：有热心的用户朋友询问，按照 (500/1023 * Vcc)/传感器两端电压不能得到 10.466 的结果，而是得到 11.635 的结果。实际上，500 个字的理想值是无法靠电路本身自然得到的，自然得到的数字仅仅为 450 个字，因此，公式中的 500℃ 在实际计算时的取值是 450 而不是 500 。450/1023*5/(0.33442-0.12438)≈10.47 。其实，计算的方法有多种，关键是要按照传感器的 mV/℃ 为依据而不是以被测温度值为依据，我们看看加上非线性校正系数：10.47*1.1117=11.639499 ，这样，热心朋友的计算结果就吻合了。 运算放大器分为两级，后级固定放大 5 倍（原理图中 12K/3K+1=5），前级放大为：10.465922/5=2.0931844 倍,为了防止调整时的元器件及其他偏差，使用了一只精密微调电位器对放大倍数进行细调，可以保证比较准确地调整到所 ...
