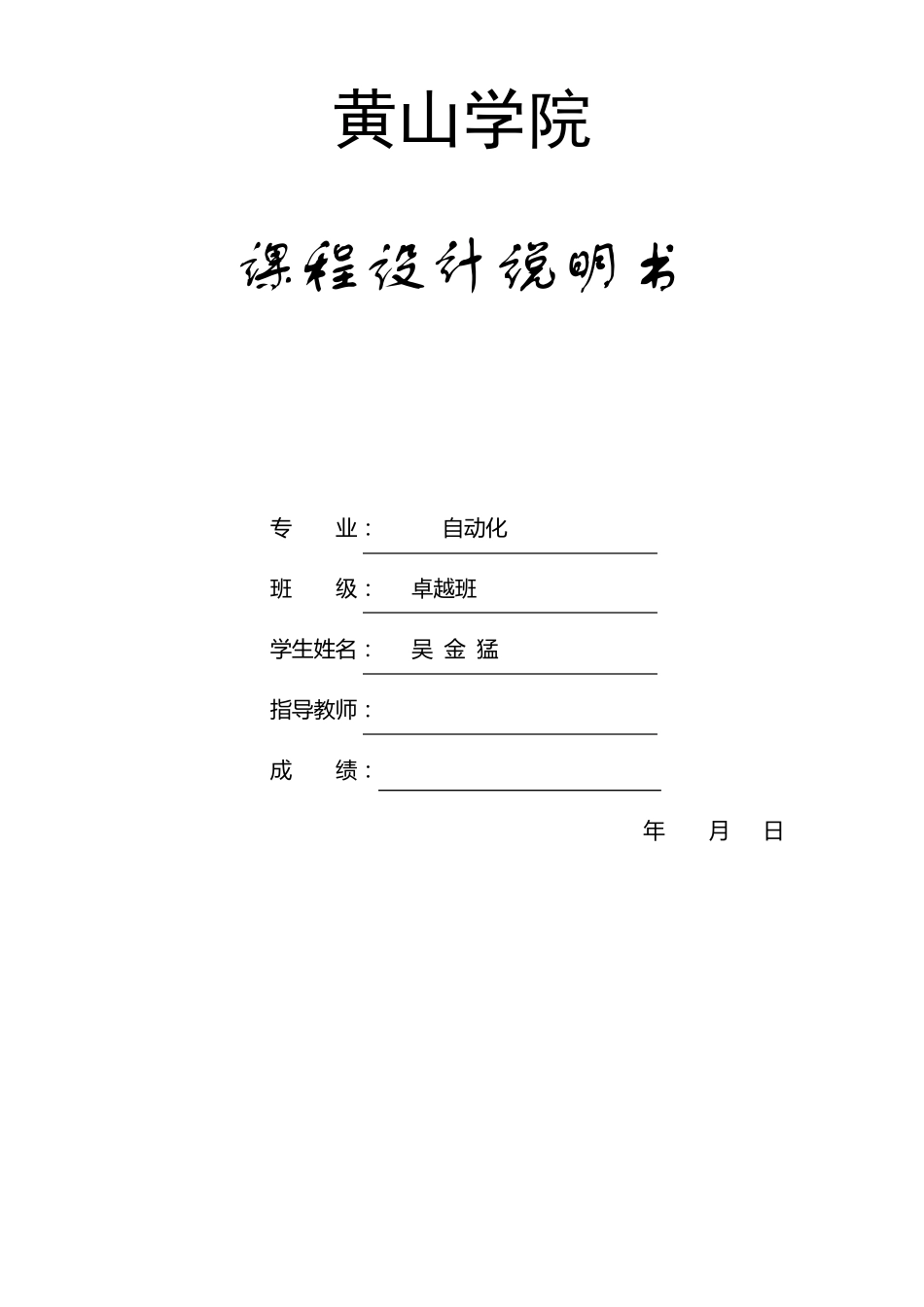

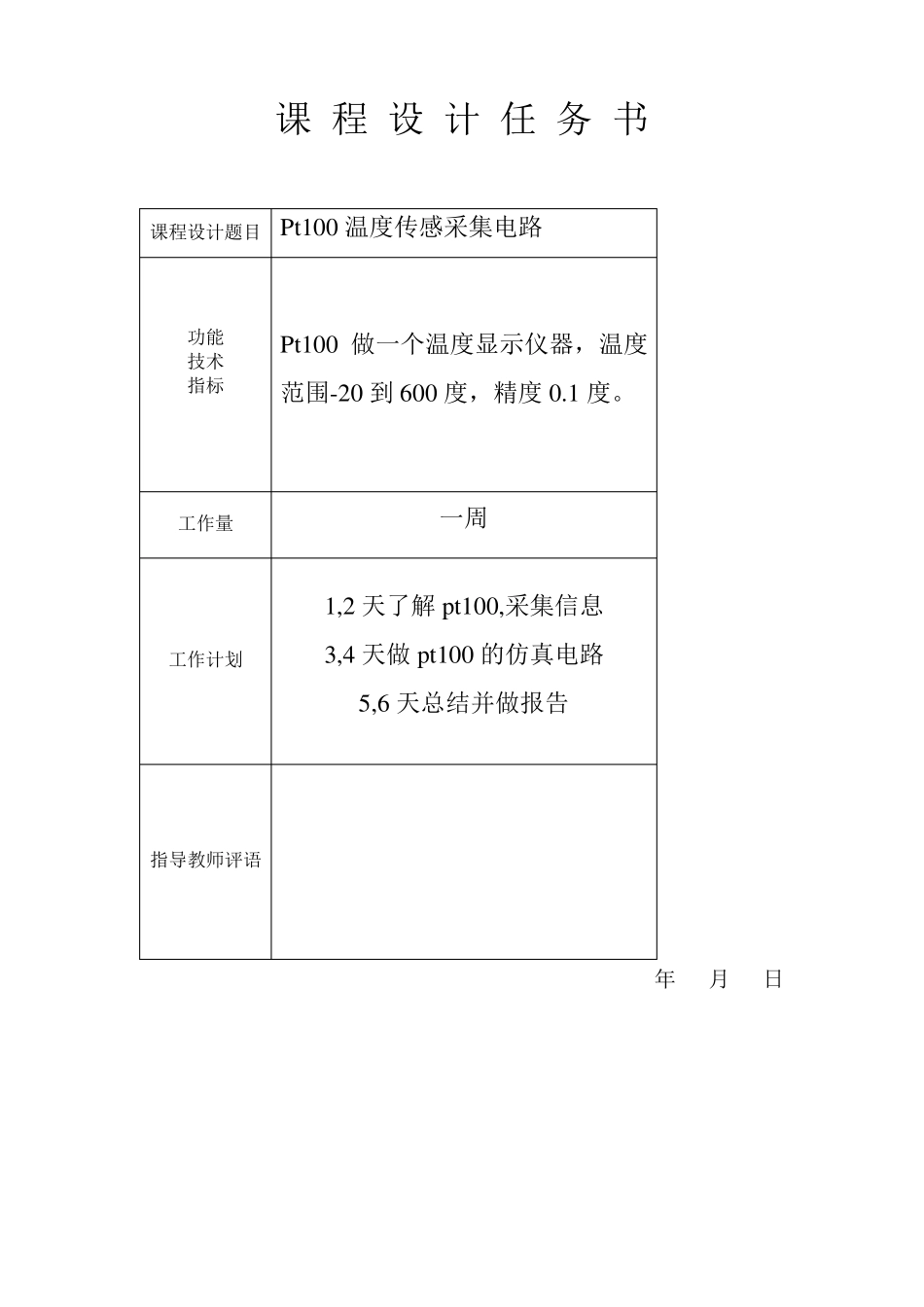

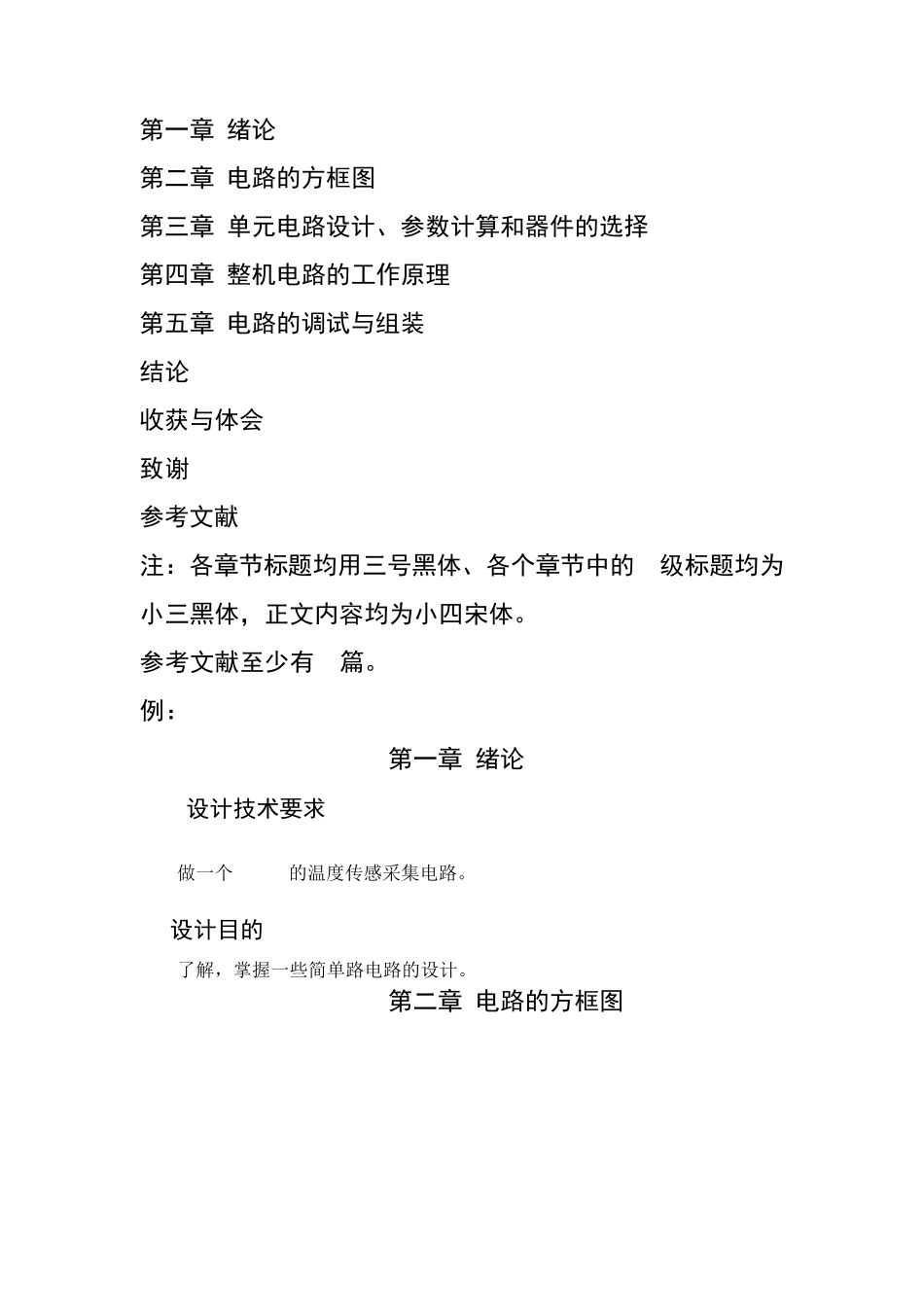

黄山学院 课程设计说明书 专 业： 12自动化 班 级： 卓越班 学生姓名： 吴 金 猛 指导教师： 成 绩： 年 月 日 课 程 设 计 任 务 书 课程设计题目 Pt100 温度传感采集电路 功能 技术 指标 Pt100 做一个温度显示仪器，温度范围-20 到600 度，精度0.1 度。 工作量 一周 工作计划 1,2 天了解 pt100,采集信息 3,4 天做pt100 的仿真电路 5,6 天总结并做报告 指导教师评语 年 月 日 第一章 绪论 第二章 电路的方框图 第三章 单元电路设计、参数计算和器件的选择 第四章 整机电路的工作原理 第五章 电路的调试与组装 结论 收获与体会 致谢 参考文献 注：各章节标题均用三号黑体、各个章节中的1级标题均为小三黑体，正文内容均为小四宋体。 参考文献至少有 5篇。 例： 第一章 绪论 1.1 设计技术要求 做一个pt100的温度传感采集电路。 2 设计目的 了解，掌握一些简单路电路的设计。 第二章 电路的方框图 VCC5VR15.1kΩU1TL431ACDR2500ΩKey=A50 %R32kΩR42.0kΩR51kΩR61.0kΩU2ALM324AD321141R7100kΩR81kΩD11N4733AC1100µFVCC5VC2100µFR9100kΩR10500ΩKey=A50 %R125kΩKey=A55 %XMM1XMM2 第三章 单元电路设计，参数计算和器件的选择 一、温度显示仪表系统概述 1）课题要求： PT100做一个温度显示仪表，温度范围-20度到 600度 ，精度0.1 度 2）系统初步设计分析 温度影响 PT100的电阻，也就意味着，只要测出 PT100的电阻，就能测出温度，而电阻可以由设计的电路测电压或者电流计算出来，然后再将电压或者电流的模拟信号被系统采样量化转化为数字信号，再由系统进行换算，其中因为 PT100的工作电流不能太大 1mA左右，相应电压信号会比较微弱，所以需要放大信号，以便于后面 AD采样。 温度变化 电阻变化 电压变化 信号放大 AD采集 数据采集 数字滤波 还原为温度 显示温度 数据分析 数据显示 而 这 个 课 程 设 计 是 温 度 显 示 仪 表 系 统 ， 所 以 系 统 主 要 分 成 三 个 部 分 ， 1)是 数 据 采 集 ， 也 就 是 PT00的 电 路 选 择 ， 信 号 的 放 大 和 AD转 换 。 PT100的采 样 有 两 种 ， 电 阻 接 法 有 三 中 ； 为 了 防 止 非 线 性 误 差 ， 有 经 过 两 级 放 大 的 ， AD采 样 需 要 考 虑 采 样 倍 数 2)是 数...
