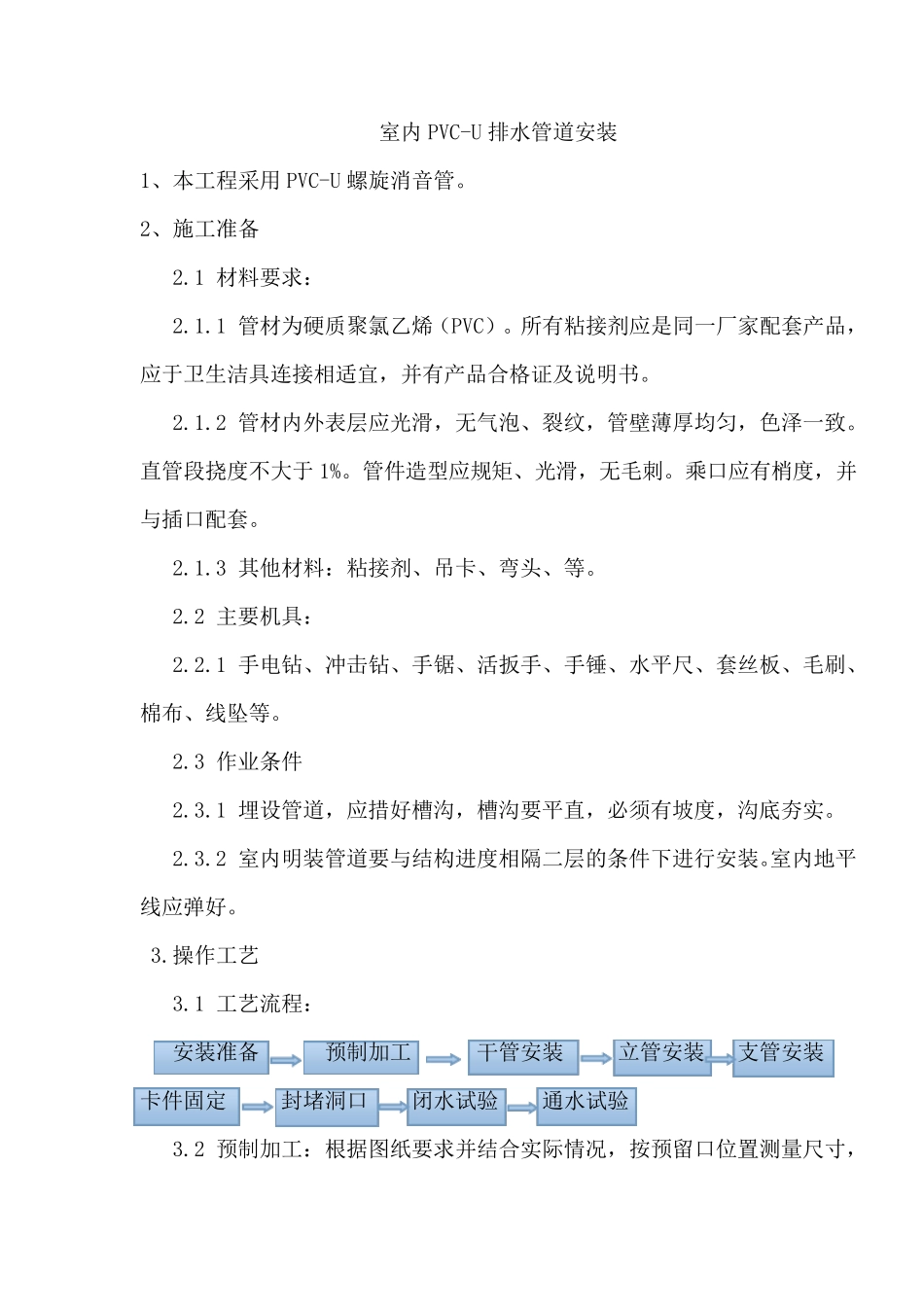

室内PVC-U 排水管道安装 1、本工程采用 PVC-U 螺旋消音管。 2、施工准备 2.1 材料要求: 2.1.1 管材为硬质聚氯乙烯(PVC)。所有粘接剂应是同一厂家配套产品,应于卫生洁具连接相适宜,并有产品合格证及说明书。 2.1.2 管材内外表层应光滑,无气泡、裂纹,管壁薄厚均匀,色泽一致。直管段挠度不大于 1%。管件造型应规矩、光滑,无毛刺。乘口应有梢度,并与插口配套。 2.1.3 其他材料:粘接剂、吊卡、弯头、等。 2.2 主要机具: 2.2.1 手电钻、冲击钻、手锯、活扳手、手锤、水平尺、套丝板、毛刷、棉布、线坠等。 2.3 作业条件 2.3.1 埋设管道,应措好槽沟,槽沟要平直,必须有坡度,沟底夯实。 2.3.2 室内明装管道要与结构进度相隔二层的条件下进行安装。室内地平线应弹好。 3.操作工艺 3.1 工艺流程: 安装准备 预 制 加 工 干 管安装 立 管安装 支 管安装 卡件固 定 封 堵 洞 口 闭 水试 验 通 水试 验 3.2 预 制 加 工:根 据 图 纸 要求并结合实际 情 况 ,按 预 留 口位 置 测 量 尺寸 ,绘制加工草图。根据草图量好管道尺寸,进行断管。断口要平齐,用刮刀除掉断口内外的飞刺,外棱出15°角。粘接前应对承插口先插入试验,不得全部插入,一般为乘口的3/4 深度,试插合格后,用棉布将承插口需粘接部位的水分、灰尘擦拭干净。如有油污需用丙酮除掉。用毛刷涂抹粘接剂,先涂抹承口后涂抹插口,随即用力垂直插入,插入粘接是将插口稍作转动,以利粘接剂分布均匀,约 30s 至 1min 即可粘接牢固。粘劳后立即将溢出的粘接剂擦拭干净。多口粘连时应注意预留口方向。 3.3 干管安装:首先根据设计图纸要求的坐标、标高预留槽洞或预埋套管。埋入地下时,按设计坐标、标高、坡向、坡度开挖槽沟并夯实。采用托吊管安装时应按设计坐标、标高、坡向做好托、吊架。施工条件具备时,将预制加工好的管段,按编号运至安装部位进行安装。各管段粘接是也必须 按粘接工艺 依 次 进行,全部粘连后,管道要直,坡度均匀,各预留口位置 准 确 。安装立管需要装伸 缩 节 ,伸 缩 节 上 沿 距 地坪 或蹲 便 台 70-100mm。干管安装完成 后应做闭 水试验,出口用充 气 橡 胶 堵 封 闭 ,达 到 不渗 漏 ,水位不下降 为合格。地下埋设管道应先用细 砂 回 填 至管上 皮 100mm,上 覆 过 筛 土 ,夯实时勿破 损 管道。托吊管粘牢后在 按水流...
