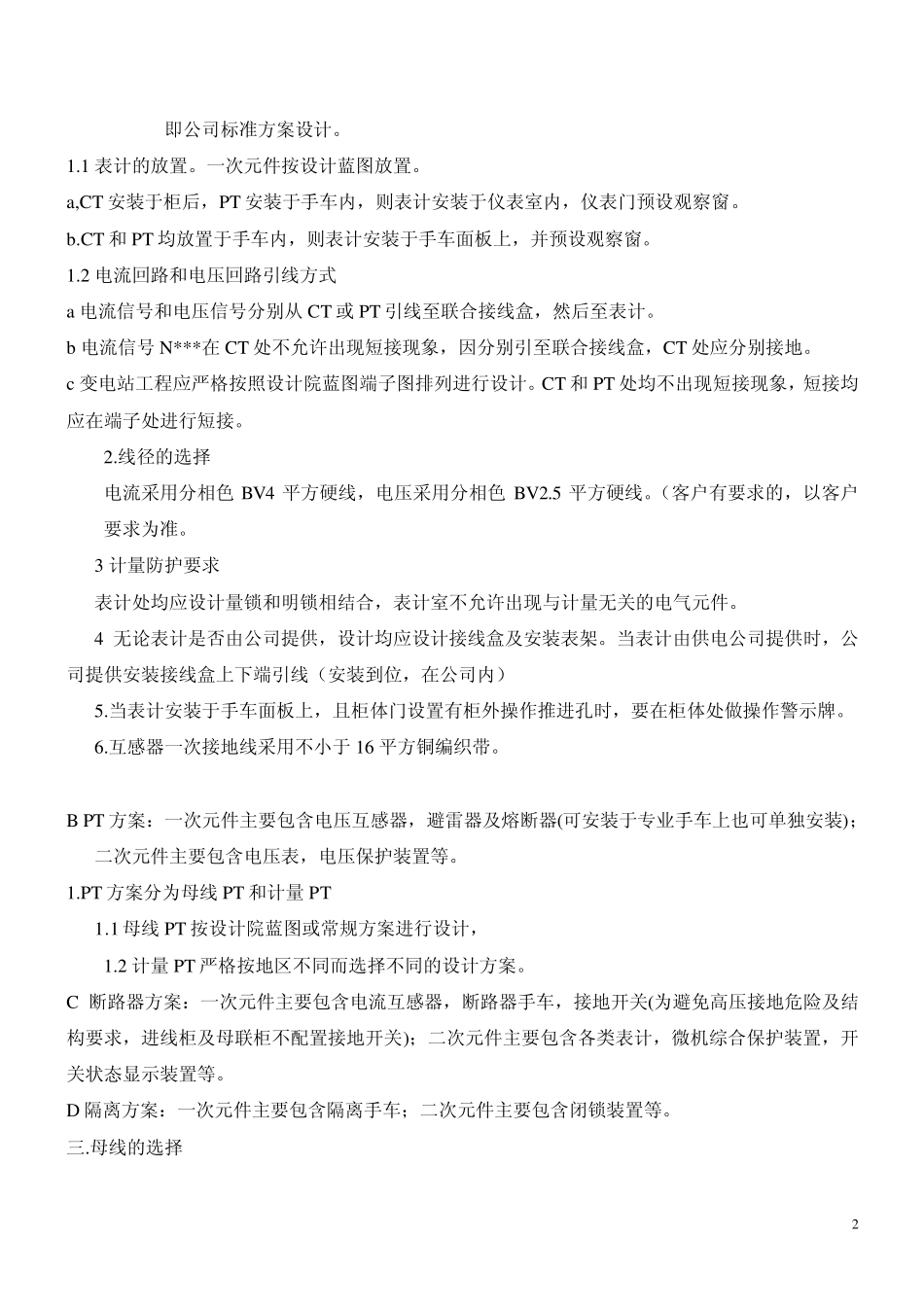

0 （内部资料） 设 计 规 范 指 导 书 1 一、 概述 本指导书适用于 10kV 金属铠装移开式开关柜(KYN28A-12 系列)，作为公司工程设计部在做项目工程中要遵循的内部设计规范，此指导书也可作为公司生产各个环节工艺手册的补充与完善。此指导书不得与设计院蓝图和客户要求发生相悖，当产生相悖时，以设计院蓝图和客户要求为准，特此说明。 二、 主要方案 1、本系列开关柜主要包含计量方案、PT 方案、断路器方案及隔离方案，详见下图： A 计量方案：一次元件主要包含计量用电流、电压互感器(可安装于计量手车上也可单独安装)；二次元件主要包含计量用多功能电度表，接线盒，负控装置等。 1. 计量方案因地区和设计院的不同，因而会有较大的差别。设计之前要清楚该项目所在地区对计量方案的要求，避免不必要的售后和返工工作。在对方没有要求的情况下， 2 即公司标准方案设计。 1.1 表计的放置。一次元件按设计蓝图放置。 a,CT 安装于柜后，PT 安装于手车内，则表计安装于仪表室内，仪表门预设观察窗。 b.CT 和 PT 均放置于手车内，则表计安装于手车面板上，并预设观察窗。 1.2 电流回路和电压回路引线方式 a 电流信号和电压信号分别从 CT 或 PT 引线至联合接线盒，然后至表计。 b 电流信号 N***在 CT 处不允许出现短接现象，因分别引至联合接线盒，CT 处应分别接地。 c 变电站工程应严格按照设计院蓝图端子图排列进行设计。CT 和 PT 处均不出现短接现象，短接均应在端子处进行短接。 2.线径的选择 电流采用分相色 BV4 平方硬线，电压采用分相色 BV2.5 平方硬线。（客户有要求的，以客户要求为准。 3 计量防护要求 表计处均应设计量锁和明锁相结合，表计室不允许出现与计量无关的电气元件。 4 无论表计是否由公司提供，设计均应设计接线盒及安装表架。当表计由供电公司提供时，公司提供安装接线盒上下端引线（安装到位，在公司内） 5.当表计安装于手车面板上，且柜体门设置有柜外操作推进孔时，要在柜体处做操作警示牌。 6.互感器一次接地线采用不小于 16 平方铜编织带。 B PT 方案：一次元件主要包含电压互感器，避雷器及熔断器(可安装于专业手车上也可单独安装)；二次元件主要包含电压表，电压保护装置等。 1.PT 方案分为母线 PT 和计量 PT 1.1 母线 PT 按设计院蓝图或常规方案进行设计， 1.2 计量 PT 严格按地区不同而选择不同的设计方案。 C 断路器方案：一次...
