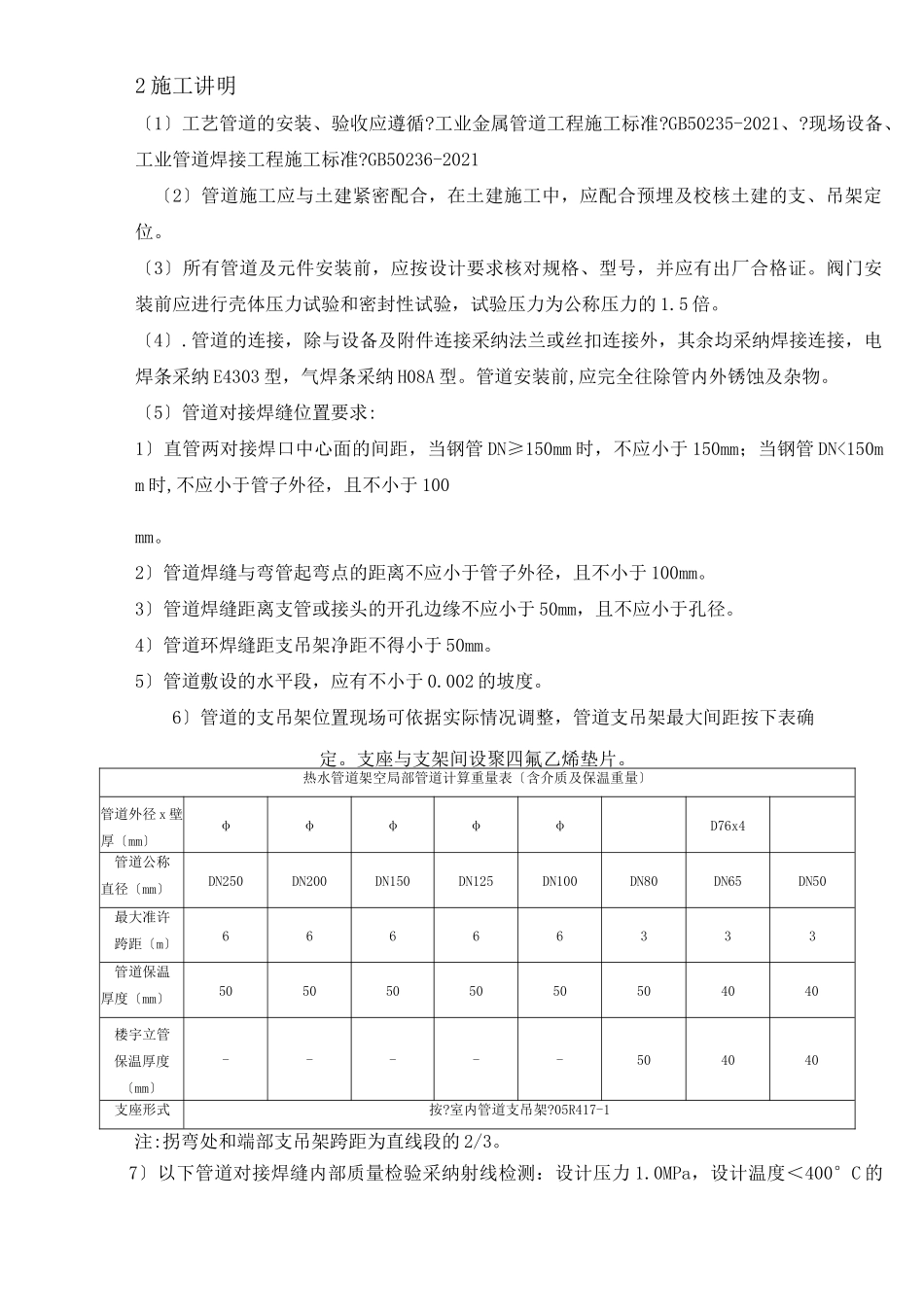

XXXX 二次管网施工工程技术标投标文件招标编号：招标内容:投标文件内容:投标文件技术标投标函投标人:（盖公章）法定代表人或托付方:（签字或盖章）日期:2021 年月日名目、技术方案讲明书1 设计讲明1.1 工程概况本工程为 XXXXX 二次管网施工工程，管网输送介质为热水。本小区需要供热建筑物 12栋，采热面积 136628 平方米。1.2 设计依据〔1〕建设方提供的设计托付书和设计根底资料；〔2〕?城镇供热管网设计标准?〔CJJ34-2021〕；〔3〕?城镇供热管网工程施工及验收标准?〔CJJ28-2021〕；〔4〕?现场设备、工业管道焊接工程施工标准?〔GB50236-2021〕；〔5〕?工业金属管道设计标准〔2021 版〕?GB50316-2000；〔6〕?工业设备及管道尽热工程设计标准?GB50264-2021；1.3 设计范围本工程设计的范围为：XXXX 管网施工工程。1.4 供热介质及参数〔1〕供热介质：热水。〔2〕设计参数：二级网设计供回水温度为 75/50°C。低区工作压力 0.80MPa；高区工作压力 1.2MPa。1.5 管道敷设方式吊装敷设。1.6 管道及附件选型要求〔1〕工作管直管：选用无缝钢管，材质为 20〔GB/T8163-2021〕。〔2〕工作管弯头：采纳无缝弯头，材质 20,应满足?钢制对焊无缝管件?〔GB/T12459-2005〕要求。〔3〕工作管三通：采纳锻压或冷拔三通，材质 20,应满足?钢制对焊无缝管件?〔GB/T12459-200〕5 要求。〔4〕工作管异径管：采纳同心异径管。采纳模压异径管，材质 20,应满足?钢制对焊无缝管件?〔GB/T12459-2005〕要求。2 施工讲明〔1〕工艺管道的安装、验收应遵循?工业金属管道工程施工标准?GB50235-2021、?现场设备、工业管道焊接工程施工标准?GB50236-2021〔2〕管道施工应与土建紧密配合，在土建施工中，应配合预埋及校核土建的支、吊架定位。〔3〕所有管道及元件安装前，应按设计要求核对规格、型号，并应有出厂合格证。阀门安装前应进行壳体压力试验和密封性试验，试验压力为公称压力的 1.5 倍。〔4〕.管道的连接，除与设备及附件连接采纳法兰或丝扣连接外，其余均采纳焊接连接，电焊条采纳 E4303 型，气焊条采纳 H08A 型。管道安装前,应完全往除管内外锈蚀及杂物。〔5〕管道对接焊缝位置要求:1〕直管两对接焊口中心面的间距，当钢管 DN≥150mm 时，不应小于 150mm；当钢管 DN<150mm 时,不应小于管子外径，且不小于 100mm。2〕管道焊缝与弯管起弯点的距离不应小于管子外径，且不小于 100mm。3〕管道焊缝距离支管或接头的开孔边缘不应小于 50mm...
