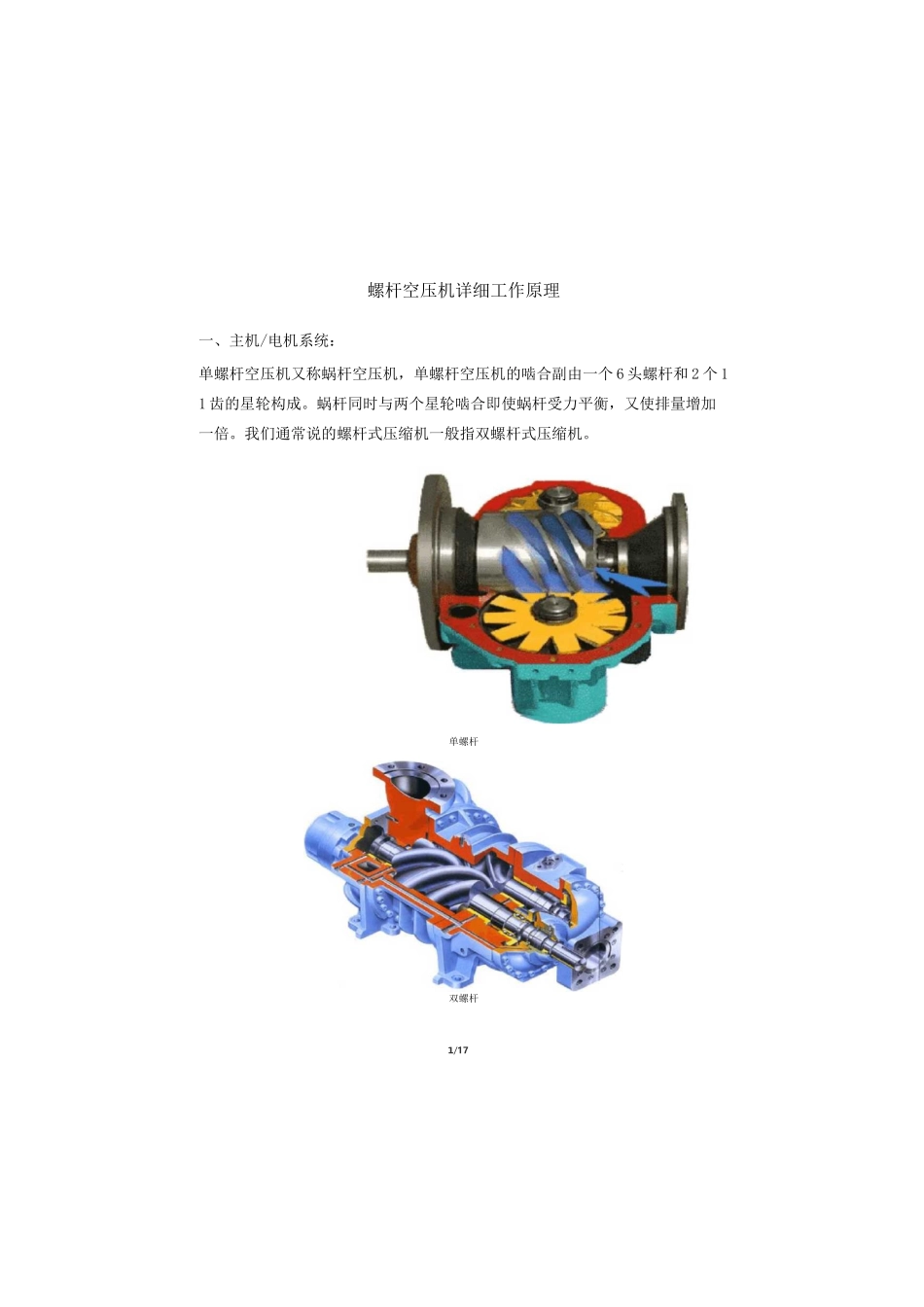

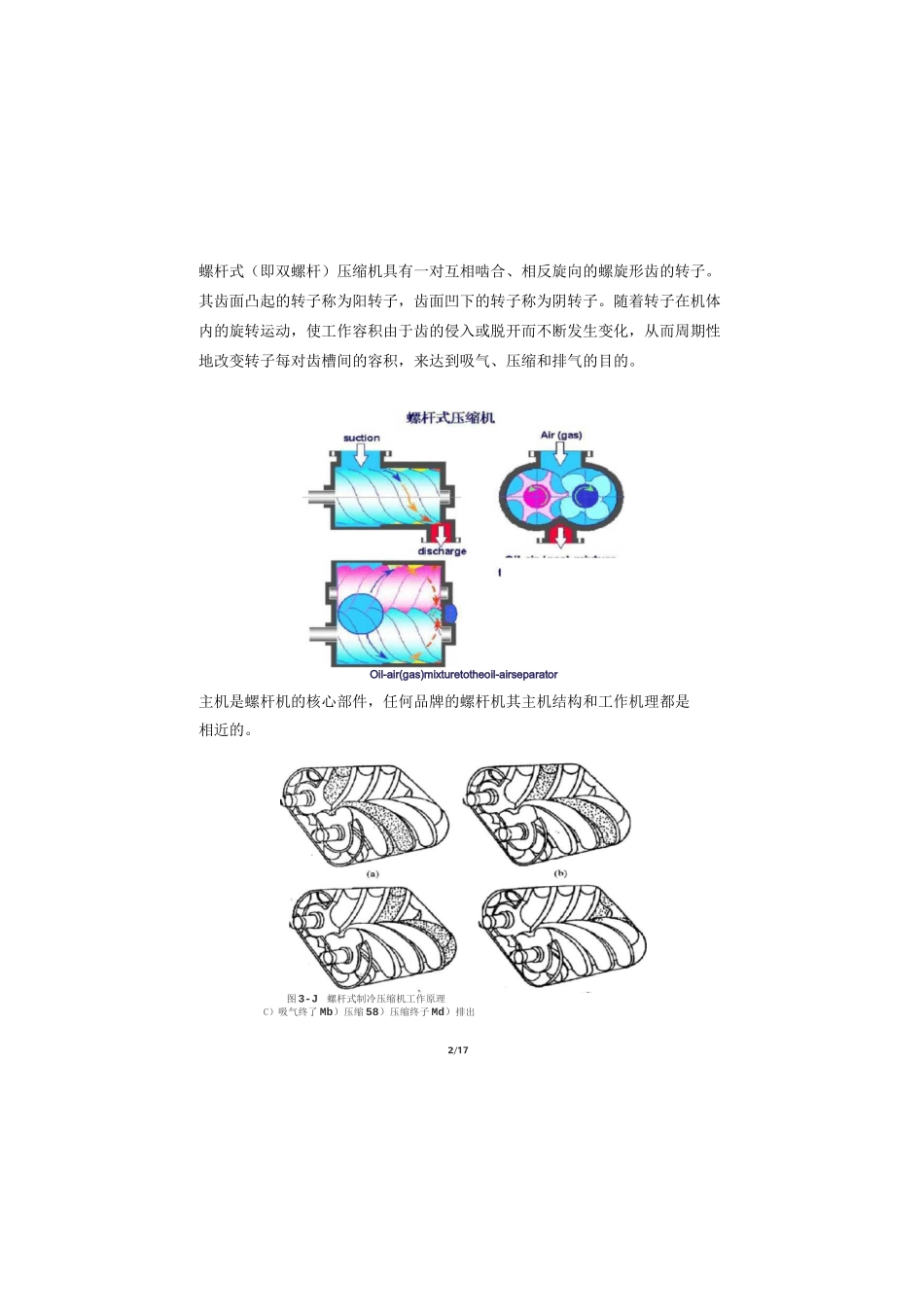

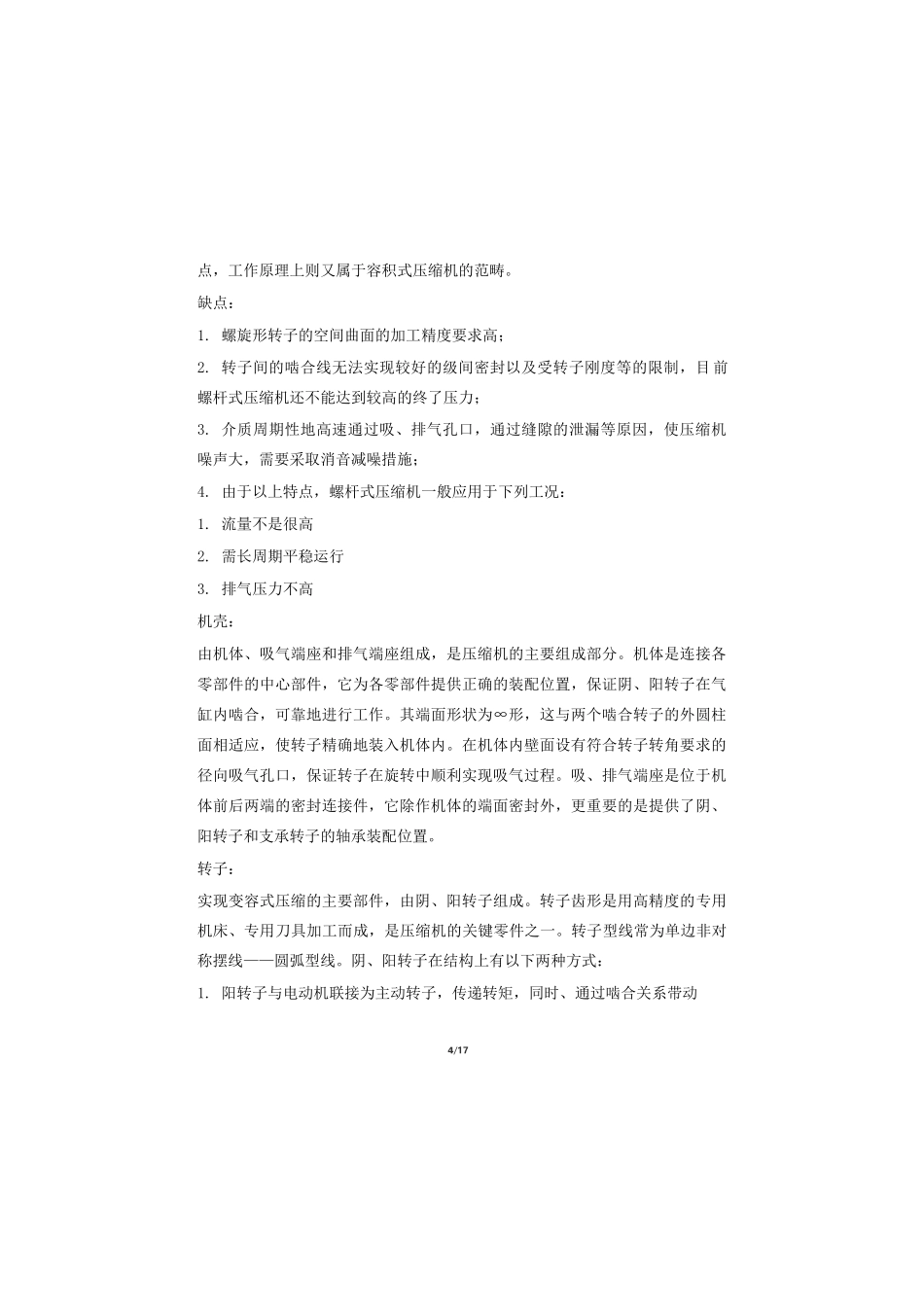

1/17螺杆空压机详细工作原理一、主机/电机系统：单螺杆空压机又称蜗杆空压机，单螺杆空压机的啮合副由一个 6 头螺杆和 2 个 11 齿的星轮构成。蜗杆同时与两个星轮啮合即使蜗杆受力平衡，又使排量增加一倍。我们通常说的螺杆式压缩机一般指双螺杆式压缩机。单螺杆双螺杆2/17螺杆式（即双螺杆）压缩机具有一对互相啮合、相反旋向的螺旋形齿的转子。其齿面凸起的转子称为阳转子，齿面凹下的转子称为阴转子。随着转子在机体内的旋转运动，使工作容积由于齿的侵入或脱开而不断发生变化，从而周期性地改变转子每对齿槽间的容积，来达到吸气、压缩和排气的目的。Oil-air(gas)mixturetotheoil-airseparator主机是螺杆机的核心部件，任何品牌的螺杆机其主机结构和工作机理都是相近的。图 3-J螺杆式制冷压缩机工作原理C）吸气终了 Mb）压缩 58）压缩终子 Md）排出4/17点，工作原理上则又属于容积式压缩机的范畴。缺点：1. 螺旋形转子的空间曲面的加工精度要求高；2. 转子间的啮合线无法实现较好的级间密封以及受转子刚度等的限制，目前螺杆式压缩机还不能达到较高的终了压力；3. 介质周期性地高速通过吸、排气孔口，通过缝隙的泄漏等原因，使压缩机噪声大，需要采取消音减噪措施；4. 由于以上特点，螺杆式压缩机一般应用于下列工况：1. 流量不是很高2. 需长周期平稳运行3. 排气压力不高机壳：由机体、吸气端座和排气端座组成，是压缩机的主要组成部分。机体是连接各零部件的中心部件，它为各零部件提供正确的装配位置，保证阴、阳转子在气缸内啮合，可靠地进行工作。其端面形状为∞形，这与两个啮合转子的外圆柱面相适应，使转子精确地装入机体内。在机体内壁面设有符合转子转角要求的径向吸气孔口，保证转子在旋转中顺利实现吸气过程。吸、排气端座是位于机体前后两端的密封连接件，它除作机体的端面密封外，更重要的是提供了阴、阳转子和支承转子的轴承装配位置。转子：实现变容式压缩的主要部件，由阴、阳转子组成。转子齿形是用高精度的专用机床、专用刀具加工而成，是压缩机的关键零件之一。转子型线常为单边非对称摆线——圆弧型线。阴、阳转子在结构上有以下两种方式：1. 阳转子与电动机联接为主动转子，传递转矩，同时、通过啮合关系带动5/17阴转子（从动转子）旋转。2. 阴、阳转子通过各自的从动齿轮与电机带动的主动齿轮啮合，传递转矩。轴承：轴承是支承阴、阳转子，并保证转子高速旋转的零件。其中电机端一般采用滚柱轴承，起...
