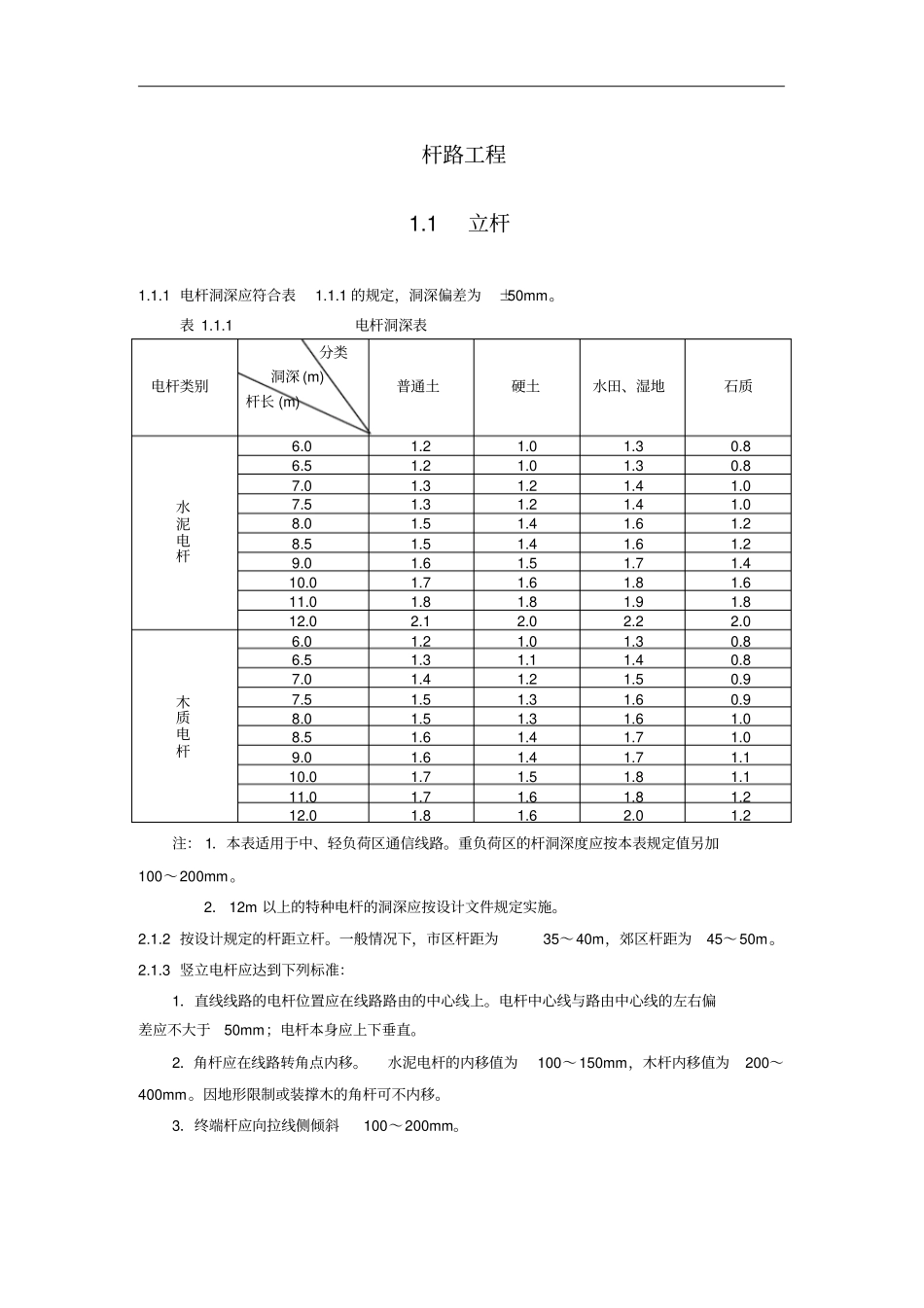

杆路工程1.1 立杆1.1.1 电杆洞深应符合表1.1.1 的规定，洞深偏差为±50mm。表 1.1.1 电杆洞深表电杆类别分类洞深 (m) 杆长 (m) 普通土硬土水田、湿地石质水泥电杆6.0 1.2 1.0 1.3 0.8 6.5 1.2 1.0 1.3 0.8 7.0 1.3 1.2 1.4 1.0 7.5 1.3 1.2 1.4 1.0 8.0 1.5 1.4 1.6 1.2 8.5 1.5 1.4 1.6 1.2 9.0 1.6 1.5 1.7 1.4 10.0 1.7 1.6 1.8 1.6 11.0 1.8 1.8 1.9 1.8 12.0 2.1 2.0 2.2 2.0 木质电杆6.0 1.2 1.0 1.3 0.8 6.5 1.3 1.1 1.4 0.8 7.0 1.4 1.2 1.5 0.9 7.5 1.5 1.3 1.6 0.9 8.0 1.5 1.3 1.6 1.0 8.5 1.6 1.4 1.7 1.0 9.0 1.6 1.4 1.7 1.1 10.0 1.7 1.5 1.8 1.1 11.0 1.7 1.6 1.8 1.2 12.0 1.8 1.6 2.0 1.2 注： 1．本表适用于中、轻负荷区通信线路。重负荷区的杆洞深度应按本表规定值另加100～200mm。2． 12m 以上的特种电杆的洞深应按设计文件规定实施。2.1.2 按设计规定的杆距立杆。一般情况下，市区杆距为35～40m，郊区杆距为45～50m。2.1.3 竖立电杆应达到下列标准：1．直线线路的电杆位置应在线路路由的中心线上。电杆中心线与路由中心线的左右偏差应不大于50mm；电杆本身应上下垂直。2．角杆应在线路转角点内移。水泥电杆的内移值为100～150mm，木杆内移值为200～400mm。因地形限制或装撑木的角杆可不内移。3．终端杆应向拉线侧倾斜100～200mm。1.2 接 杆1.2.1 应按设计规定的长度、方式、方法进行电杆接长。1.2.2 水泥杆接杆必须采用“等径水泥电杆”叠加接长，两杆间用法兰盘或钢板圈接续。1.2.3 本杆接杆杆高在12m 以下 (轻负荷的电杆 杆高 15m 以下 )时可采用单接杆； 超过 12m(轻负荷的电杆 杆高 15m 以上 )时应采用品接杆。1.2.4 木杆接杆应符合下列规定：1．杆身挺直、径差较小、表面无大节疤；2．下节杆的梢径不得小于上节杆的梢径；3．单接杆的下节梢径不得小于上节杆根径的四分之三。1.2.5 木杆的单接杆、品接杆规格应符合图2.2.5 的要求。图 2.2.5-1 单接杆图图 2.2.5-2 品接杆图1.3 杆根装置1.3.1 水泥电杆杆根装置应用混凝土卡盘，以“Ｕ”字形抱箍固定。卡盘、抱箍型号、规格见附录 B。木杆杆根装置应用横木，以４.0mm 钢线缠绕固定。1.3.2 直线杆路电杆杆根装置的位置应符合下列规定：1．一般线路应按设计规定装置，无明显规定时应装在线路的一侧，但相邻杆均设杆根装置...
