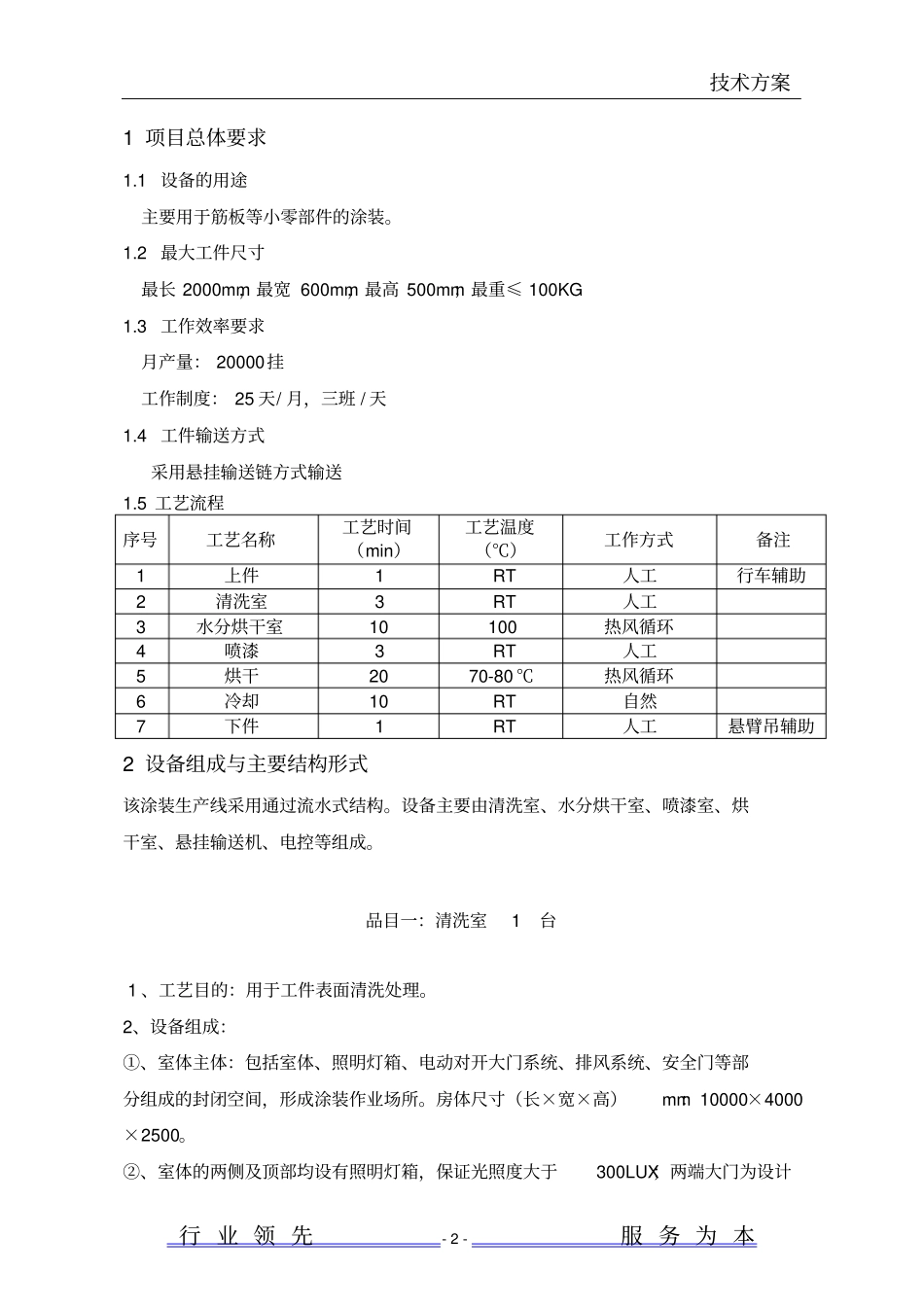

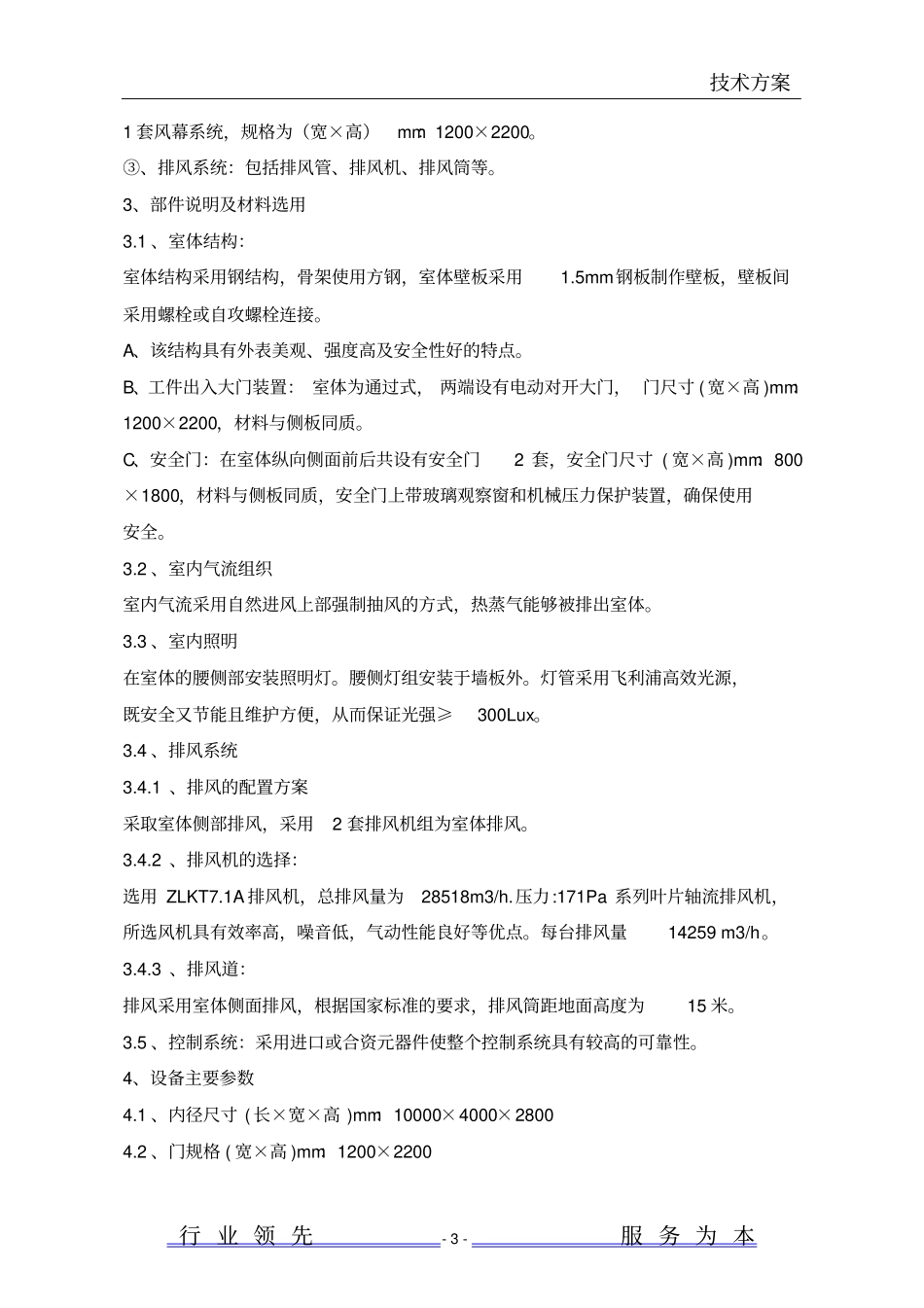

技术方案项 目 单 位：项 目 内 容：技术方案行 业 领 先- 2 -服 务 为 本1 项目总体要求1.1 设备的用途主要用于筋板等小零部件的涂装。1.2 最大工件尺寸最长 2000mm，最宽 600mm，最高 500mm；最重≤ 100KG 1.3 工作效率要求月产量： 20000挂工作制度： 25 天/ 月，三班 / 天1.4 工件输送方式采用悬挂输送链方式输送1.5 工艺流程序号工艺名称工艺时间（min）工艺温度（℃）工作方式备注1 上件1 RT 人工行车辅助2 清洗室3 RT 人工3 水分烘干室10 100 热风循环4 喷漆3 RT 人工5 烘干20 70-80 ℃热风循环6 冷却10 RT 自然7 下件1 RT 人工悬臂吊辅助2 设备组成与主要结构形式该涂装生产线采用通过流水式结构。设备主要由清洗室、水分烘干室、喷漆室、烘干室、悬挂输送机、电控等组成。品目一：清洗室 1台 1 、工艺目的：用于工件表面清洗处理。2、设备组成：①、室体主体：包括室体、照明灯箱、电动对开大门系统、排风系统、安全门等部分组成的封闭空间，形成涂装作业场所。房体尺寸（长×宽×高）mm：10000×4000×2500。②、室体的两侧及顶部均设有照明灯箱，保证光照度大于300LUX；两端大门为设计技术方案行 业 领 先- 3 -服 务 为 本1 套风幕系统，规格为（宽×高）mm：1200×2200。③、排风系统：包括排风管、排风机、排风筒等。3、部件说明及材料选用3.1 、室体结构：室体结构采用钢结构，骨架使用方钢，室体壁板采用1.5mm钢板制作壁板，壁板间采用螺栓或自攻螺栓连接。A、该结构具有外表美观、强度高及安全性好的特点。B、工件出入大门装置： 室体为通过式， 两端设有电动对开大门， 门尺寸 ( 宽×高 )mm：1200×2200，材料与侧板同质。C、安全门：在室体纵向侧面前后共设有安全门2 套，安全门尺寸 ( 宽×高 )mm：800×1800，材料与侧板同质，安全门上带玻璃观察窗和机械压力保护装置，确保使用安全。3.2 、室内气流组织室内气流采用自然进风上部强制抽风的方式，热蒸气能够被排出室体。3.3 、室内照明在室体的腰侧部安装照明灯。腰侧灯组安装于墙板外。灯管采用飞利浦高效光源，既安全又节能且维护方便，从而保证光强≥300Lux。3.4 、排风系统3.4.1 、排风的配置方案采取室体侧部排风，采用2 套排风机组为室体排风。3.4.2 、排风机的选择：选用 ZLKT7.1A 排风机，总排风量为28518m3/h.压力:171Pa 系列叶片轴流排风机，所选风机具有效率高，噪音低，气...
