KJG-100 空心桨叶干燥机 一、设备概述： 楔型空心桨叶干燥机可对膏状、颗粒状、粉状、浆状物料间接加热或冷却，可完成干燥、冷却、加热、灭菌、反应、低温煅烧等单元操作
设备中特殊的楔型搅拌传热 桨叶，具有较高的传热效率和传热面自清洁功能
二988 空心轴上密集排列着楔型中空桨叶，热介质经空心轴流经桨叶
单位有效容积内传热面积很大，热介质温度从-40℃到320℃，可以是水蒸汽，也可以是液体型：如热水、导热油等
间接传导加热，没有携带空气带走热量，热量均用来加热物料
热量损失仅为通过器体保温层向环境的散热
楔型 桨叶传热面具有自清洁功能
物料颗粒与楔型面的相对运动产生洗刷作用，能够洗刷掉楔型面上附着物料，使运转中一直保持着清洁的传热面
桨叶干燥机的壳体为W 型，壳体内一般安排二到四根空心搅拌轴
壳体有密封端盖与上盖，防止物料粉尘外泄及收集物料溶剂蒸汽
出料口处设置一挡扳，保证料位高度，使传热面被物料覆盖而充分发挥作用
传热介质通过旋转接头，流经壳体夹套及空心搅拌轴，空心搅拌轴依据热介质的类型而具有不同的内部结构，以保证最佳的传热效果
二、工作原理: 物料从进料口进入机内，经缓慢转动的空心桨叶轴输送至出料口卸料
物料在输送过程中经桨叶搅拌，同时受空心桨叶和夹套加热而干燥

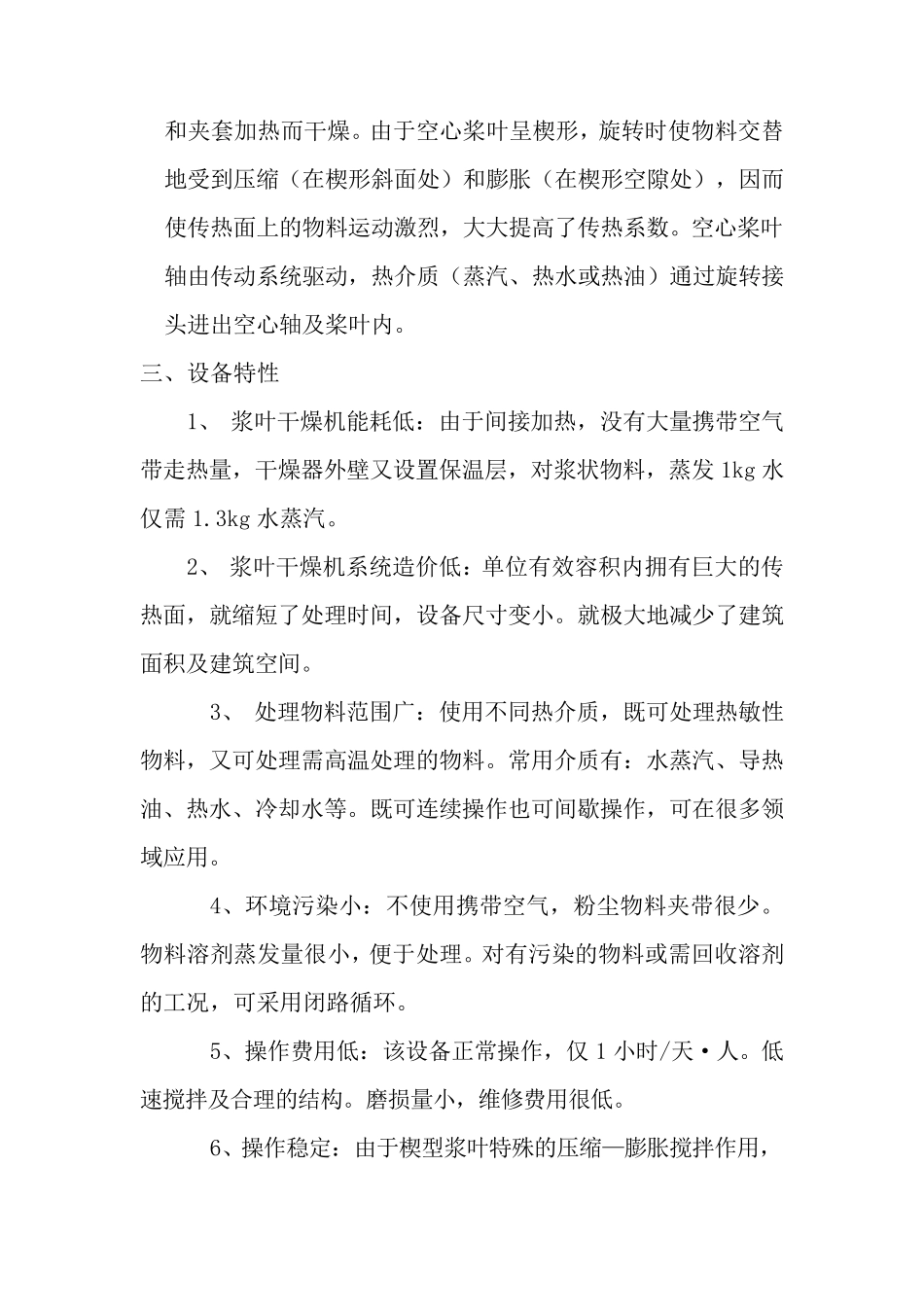

由于空心桨叶呈楔形，旋转时使物料交替地受到压缩（在楔形斜面处）和膨胀（在楔形空隙处），因而使传热面上的物料运动激烈，大大提高了传热系数
空心桨叶轴由传动系统驱动，热介质（蒸汽、热水或热油）通过旋转接头进出空心轴及桨叶内
三、设备特性 1、 浆叶干燥机能耗低：由于间接加热，没有大量携带空气带走热量，干燥器外壁又设置保温层，对浆状物料，蒸发1kg 水仅需1
3kg 水蒸汽
2、 浆叶干燥机系统造价低：单位有效容积内拥有巨大的传热面，就缩短了处理时间，设备尺寸变小
就极大地减少了建筑面积及建
