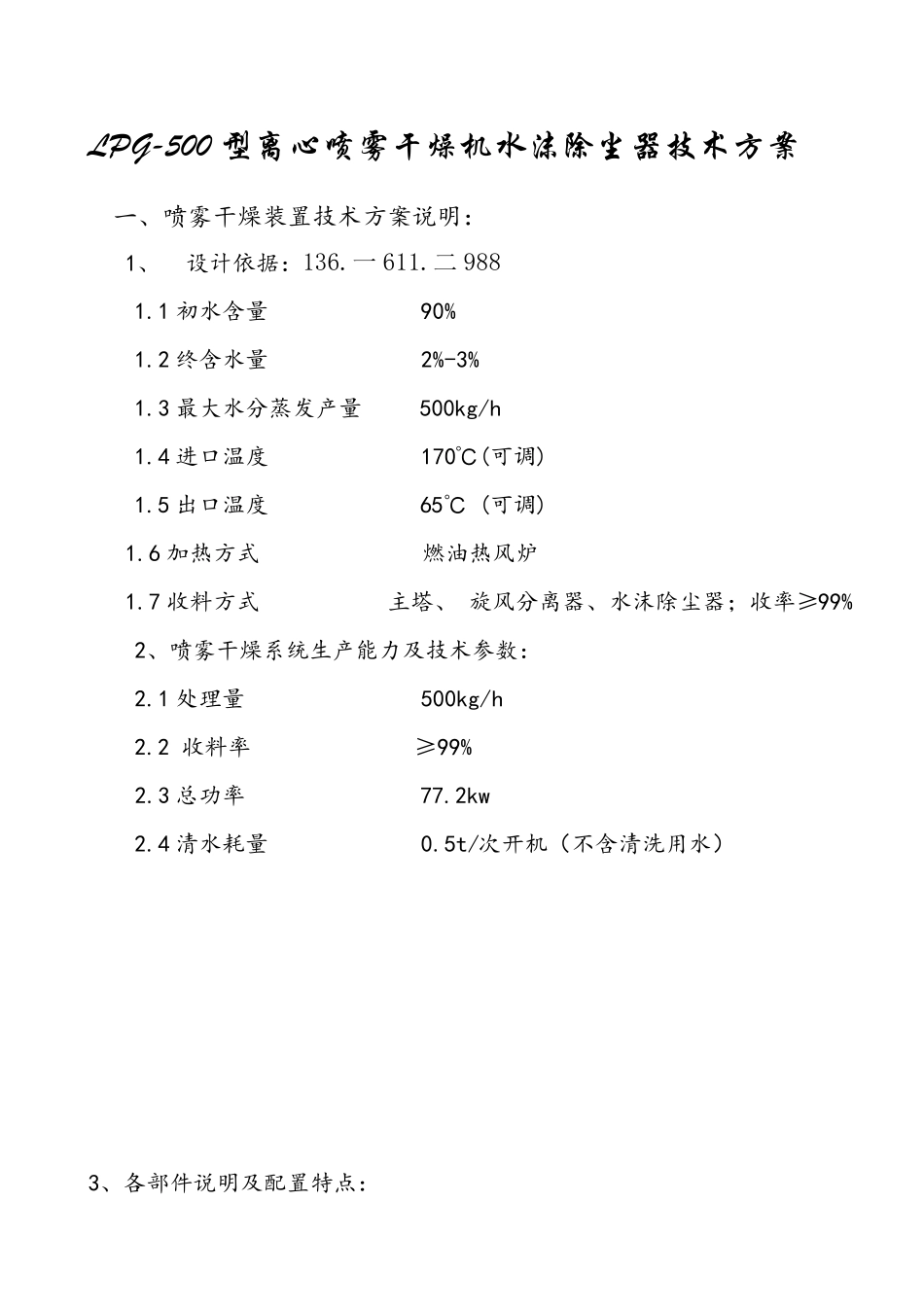

LPG-500 型离心喷雾干燥机水沫除尘器技术方案 一、喷雾干燥装置技术方案说明： 1、 设计依据：136.一 611.二988 1.1 初水含量 90% 1.2 终含水量 2%-3% 1.3 最大水分蒸发产量 500kg/h 1.4 进口温度 170℃(可调) 1.5 出口温度 65℃ (可调) 1.6 加热方式 燃油热风炉 1.7 收料方式 主塔、 旋风分离器、水沫除尘器；收率≥99% 2、喷雾干燥系统生产能力及技术参数： 2.1 处理量 500kg/h 2.2 收料率 ≥99% 2.3 总功率 77.2kw 2.4 清水耗量 0.5t/次开机（不含清洗用水） 3、各部件说明及配置特点： 2 本工艺流程是由五大部分组成：供料系统、加热系统、干燥塔系统、收料系统、电控系统。 4.1 供料系统： 供料泵是采用单螺杆泵变频调节，它解决干燥设备所需的开机升温、关机降温、平稳供料等操作过程的特殊要求；完全保证输料效果；在万一供料泵出现故障而停顿，因为温升而致设备损坏，系统采用与供料泵连锁的冷风补充装置，以免产生类似的情况发生。 雾化器通过二级电机传动，二级齿轮增速(变频调速)，雾化盘线速度达到＞120米/秒，它能迅速地把料浆连续不断的、均匀地变成雾状，比表面积扩大与热空气形成良好热交换，使水份达到瞬间蒸发。雾化器的振动值空载≤0.005mm，负载≤0.015mm，带有油温、油压等自动报警显示控制;由于该物料具有较强腐蚀性，雾化器采用304 制作，拆装，维修都比较方便。 4.2 加热系统： 通过热风炉热风过滤后进入塔内的干燥用空气是经过空气过滤器过滤后的洁净空气，空气过滤器滤料由无纺布制成，过滤精度≤5 微米，初阻力为≤30mmH2o，主要过滤空气中一般粉尘，以防污染产品。经过滤后的空气进入管式燃油热风炉，该热风炉热效率高，封闭燃烧，无压设备，任何场合都可以适用，热空气洁净，热风温差不超过3℃，风机、热空气发生室顶盖，所有热管均可拆卸，使用寿命长，具有风温、风压、过热保护及风机延时自控功能，运行安全可靠。 4.3 干燥室： 干燥室是由蜗壳、热风分配器、内塔体、钢骨架、保温材料、观察清洗门、灯孔组成，蜗壳采用等压进风的原理把进入的热风均匀分布，热风分配器可根据物料的特性来调节旋转力度，控制物料的停留时间，调节角度0-30°可调。清扫观 3 察门共2 扇，按装在塔圆柱体上，干燥塔内塔体Ф4800×圆柱体6700 锥体55°，筒体是浮动悬挂式的，能在温度膨胀下自由滑动伸长，中间是槽钢和角钢支承，主塔保温层为60mm，外壳体采用彩钢板制作，...
