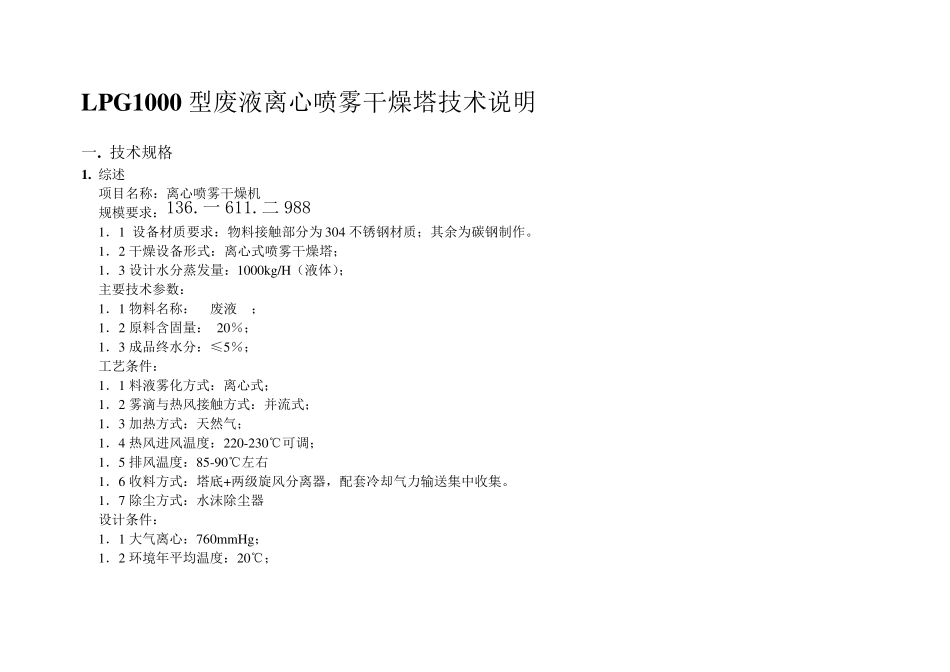

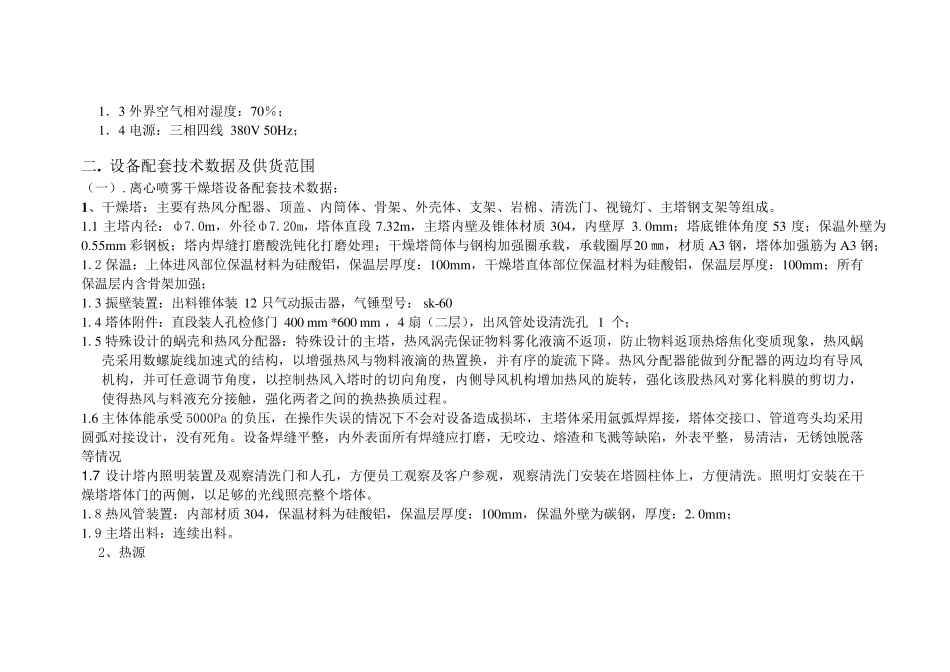

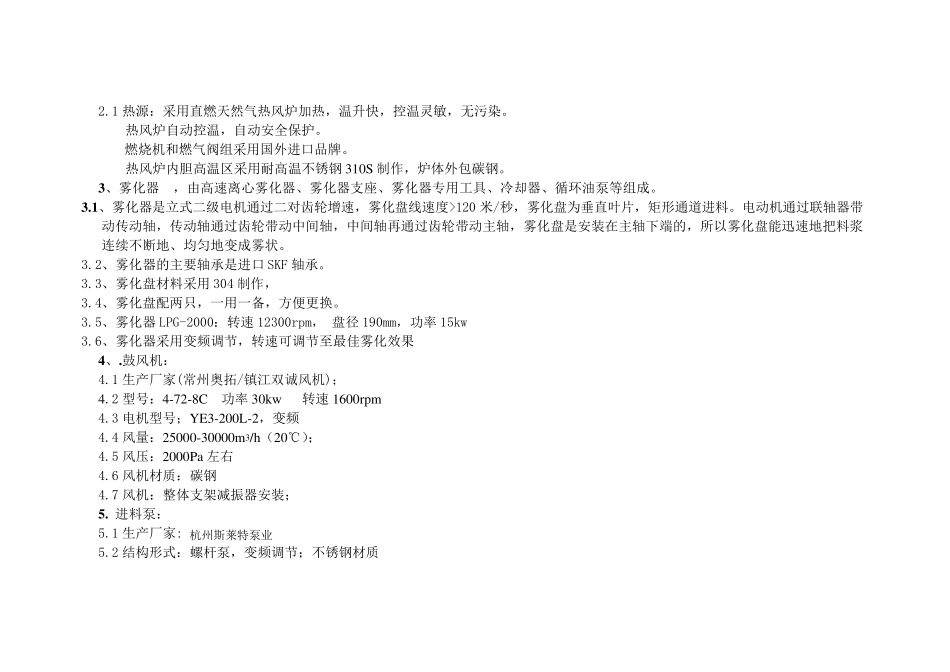

LPG1000 型废液离心喷雾干燥塔技术说明 一. 技术规格 1. 综述 项目名称：离心喷雾干燥机 规模要求：136.一611.二988 1．1 设备材质要求：物料接触部分为304 不锈钢材质；其余为碳钢制作。 1．2 干燥设备形式：离心式喷雾干燥塔； 1．3 设计水分蒸发量：1000kg/H（液体）； 主要技术参数： 1．1 物料名称： 废液 ； 1．2 原料含固量： 20％； 1．3 成品终水分：≤5％； 工艺条件： 1．1 料液雾化方式：离心式； 1．2 雾滴与热风接触方式：并流式； 1．3 加热方式：天然气； 1．4 热风进风温度：220-230℃可调； 1．5 排风温度：85-90℃左右 1．6 收料方式：塔底+两级旋风分离器，配套冷却气力输送集中收集。 1．7 除尘方式：水沫除尘器 设计条件： 1．1 大气离心：760mmHg； 1．2 环境年平均温度：20℃； 1．3 外界空气相对湿度：70％； 1．4 电源：三相四线 380V 50Hz； 二. 设备配套技术数据及供货范围 （一）.离心喷雾干燥塔设备配套技术数据： 1、干燥塔：主要有热风分配器、顶盖、内筒体、骨架、外壳体、支架、岩棉、清洗门、视镜灯、主塔钢支架等组成。 1.1 主塔内径：ф7.0m，外径ф7.20m，塔体直段7.32m，主塔内壁及锥体材质304，内壁厚 3.0mm；塔底锥体角度53 度；保温外壁为0.55mm 彩钢板；塔内焊缝打磨酸洗钝化打磨处理；干燥塔筒体与钢构加强圈承载，承载圈厚20 ㎜，材质A3 钢，塔体加强筋为A3 钢； 1.2 保温：上体进风部位保温材料为硅酸铝，保温层厚度：100mm，干燥塔直体部位保温材料为硅酸铝，保温层厚度：100mm；所有保温层内含骨架加强； 1.3 振壁装置：出料锥体装12 只气动振击器，气锤型号：sk-60 1.4 塔体附件：直段装人孔检修门400 mm *600 mm ，4 扇（二层），出风管处设清洗孔 1 个； 1.5 特殊设计的蜗壳和热风分配器：特殊设计的主塔，热风涡壳保证物料雾化液滴不返顶，防止物料返顶热熔焦化变质现象，热风蜗壳采用数螺旋线加速式的结构，以增强热风与物料液滴的热置换，并有序的旋流下降。热风分配器能做到分配器的两边均有导风机构，并可任意调节角度，以控制热风入塔时的切向角度，内侧导风机构增加热风的旋转，强化该股热风对雾化料膜的剪切力，使得热风与料液充分接触，强化两者之间的换热换质过程。 1.6 主体体能承受5000Pa 的负压，在操作失误的情况下不会对设备造成损坏，主塔体采用氩弧焊焊接，塔体交接口、管道弯头均采用圆...
