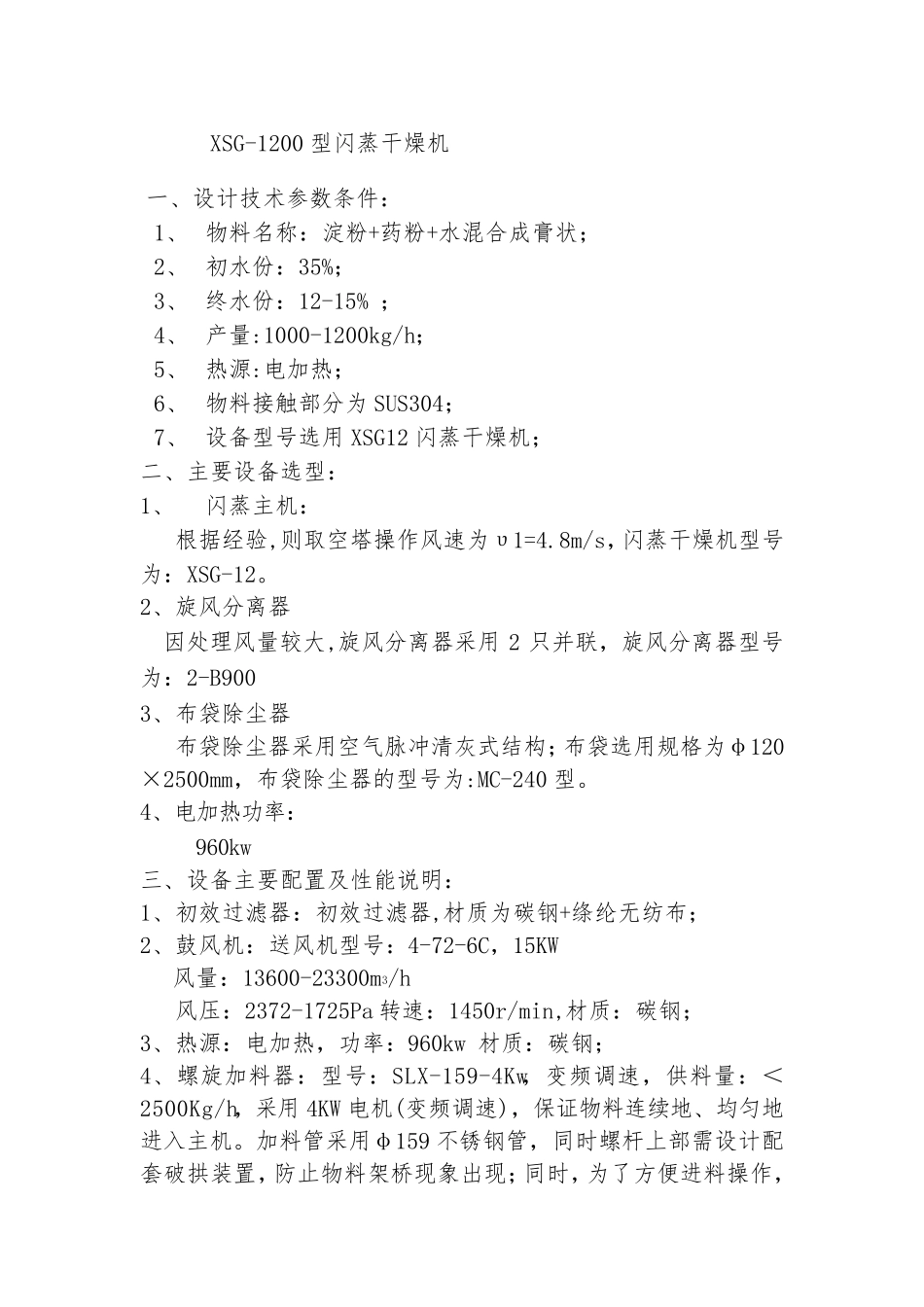

XSG-1200 型闪蒸干燥机 一、设计技术参数条件： 1、 物料名称：淀粉+药粉+水混合成膏状； 2、 初水份：35%； 3、 终水份：12-15% ； 4、 产量:1000-1200kg/h； 5、 热源:电加热； 6、 物料接触部分为SUS304； 7、 设备型号选用XSG12 闪蒸干燥机； 二、主要设备选型： 1、 闪蒸主机： 根据经验,则取空塔操作风速为υ1=4.8m/s，闪蒸干燥机型号为：XSG-12。 2、旋风分离器 因处理风量较大,旋风分离器采用2 只并联，旋风分离器型号为：2-B900 3、布袋除尘器 布袋除尘器采用空气脉冲清灰式结构；布袋选用规格为φ120×2500mm，布袋除尘器的型号为:MC-240 型。 4、电加热功率： 960kw 三、设备主要配置及性能说明： 1、初效过滤器：初效过滤器,材质为碳钢+绦纶无纺布； 2、鼓风机：送风机型号：4-72-6C，15KW 风量：13600-23300m3/h 风压：2372-1725Pa 转速：1450r/min,材质：碳钢； 3、热源：电加热，功率：960kw 材质：碳钢； 4、螺旋加料器：型号：SLX-159-4Kw，变频调速，供料量：＜2500Kg/h，采用4KW 电机(变频调速)，保证物料连续地、均匀地进入主机。加料管采用φ159 不锈钢管，同时螺杆上部需设计配套破拱装置，防止物料架桥现象出现；同时，为了方便进料操作，设置加料平台； 5、闪蒸主机：主机内筒直径为φ1200mm，电机功率为18.5KW，倒锥厚度6 ㎜，直筒内壁厚度为6/3mm,材质为镜面304 不锈钢板制作，外包：60mm 保温棉加2mm 碳钢板防腐。为方便清洗，主机内在合适的位置设置快开式清洗排污口，在干燥作业时，用盖子盖上，清洗设备时，将盖子打开，进行排污作业。干燥室上部加装淘析环或旋流环可以控制出口物料的粒度及湿度。以满足不同物料的终水粉和粒度的要求。同时在主机顶部设有泄爆口；为延长轴承的使用寿命，应采用润滑油循环冷却（配有冷却油箱及循环油泵），并采用气密封及填料密封。 6、高效旋风分离器：2-B900，直径为900mm 的旋风分离器2 个并联，配有料仓、关风机（TGFY-7L）(为保证旋风的收尘效率,关风机采用真空型的关风机)，料仓上配有振打装置，防止物在料仓中架桥，0.75KW,材质：304，旋风收尘效率为90-96%。 7、布袋除尘器：MC-240 型，过滤面积为：225 ㎡，布袋除尘材质为物料经过处为304 不锈钢板，布袋采用三防布袋(布袋使用寿命正常使用一年以上)，规格为φ120×2500,出料采用蝶阀料桶出料器;布袋除尘器收尘效率为99.9%。 8、引风机：9-28-10D-55KW,风量：17173...
