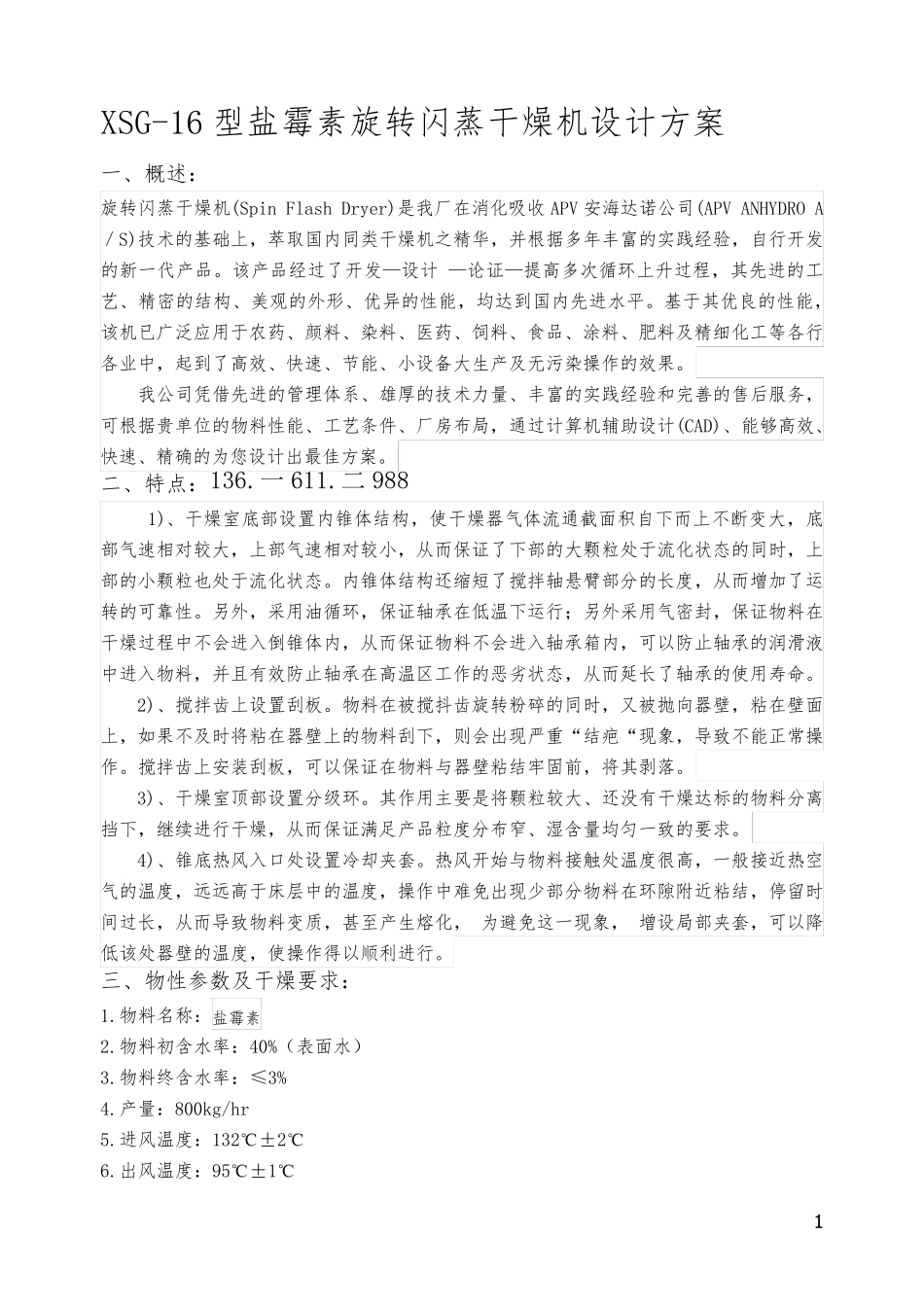

1 XSG-16 型盐霉素旋转闪蒸干燥机设计方案 一、概述: 旋转闪蒸干燥机(Spin Flash Dryer)是我厂在消化吸收APV 安海达诺公司(APV ANHYDRO A/S)技术的基础上,萃取国内同类干燥机之精华,并根据多年丰富的实践经验,自行开发的新一代产品。该产品经过了开发—设计 —论证—提高多次循环上升过程,其先进的工艺、精密的结构、美观的外形、优异的性能,均达到国内先进水平。基于其优良的性能,该机已广泛应用于农药、颜料、染料、医药、饲料、食品、涂料、肥料及精细化工等各行各业中,起到了高效、快速、节能、小设备大生产及无污染操作的效果。 我公司凭借先进的管理体系、雄厚的技术力量、丰富的实践经验和完善的售后服务,可根据贵单位的物料性能、工艺条件、厂房布局,通过计算机辅助设计(CAD)、能够高效、快速、精确的为您设计出最佳方案。 二、特点:136.一 611.二988 1)、干燥室底部设置内锥体结构,使干燥器气体流通截面积自下而上不断变大,底部气速相对较大,上部气速相对较小,从而保证了下部的大颗粒处于流化状态的同时,上部的小颗粒也处于流化状态。内锥体结构还缩短了搅拌轴悬臂部分的长度,从而增加了运转的可靠性。另外,采用油循环,保证轴承在低温下运行;另外采用气密封,保证物料在干燥过程中不会进入倒锥体内,从而保证物料不会进入轴承箱内,可以防止轴承的润滑液中进入物料,并且有效防止轴承在高温区工作的恶劣状态,从而延长了轴承的使用寿命。 2)、搅拌齿上设置刮板。物料在被搅抖齿旋转粉碎的同时,又被抛向器壁,粘在壁面上,如果不及时将粘在器壁上的物料刮下,则会出现严重“结疤“现象,导致不能正常操作。搅拌齿上安装刮板,可以保证在物料与器壁粘结牢固前,将其剥落。 3)、干燥室顶部设置分级环。其作用主要是将颗粒较大、还没有干燥达标的物料分离挡下,继续进行干燥,从而保证满足产品粒度分布窄、湿含量均匀一致的要求。 4)、锥底热风入口处设置冷却夹套。热风开始与物料接触处温度很高,一般接近热空气的温度,远远高于床层中的温度,操作中难免出现少部分物料在环隙附近粘结,停留时间过长,从而导致物料变质,甚至产生熔化, 为避免这一现象, 增设局部夹套,可以降低该处器壁的温度,使操作得以顺利进行。 三、物性参数及干燥要求: 1.物料名称:盐霉素 2.物料初含水率:40%(表面水) 3.物料终含水率:≤3% 4.产量:800kg/hr 5.进风温度:132℃±2℃ 6.出风温度:95℃±1℃ 2...
