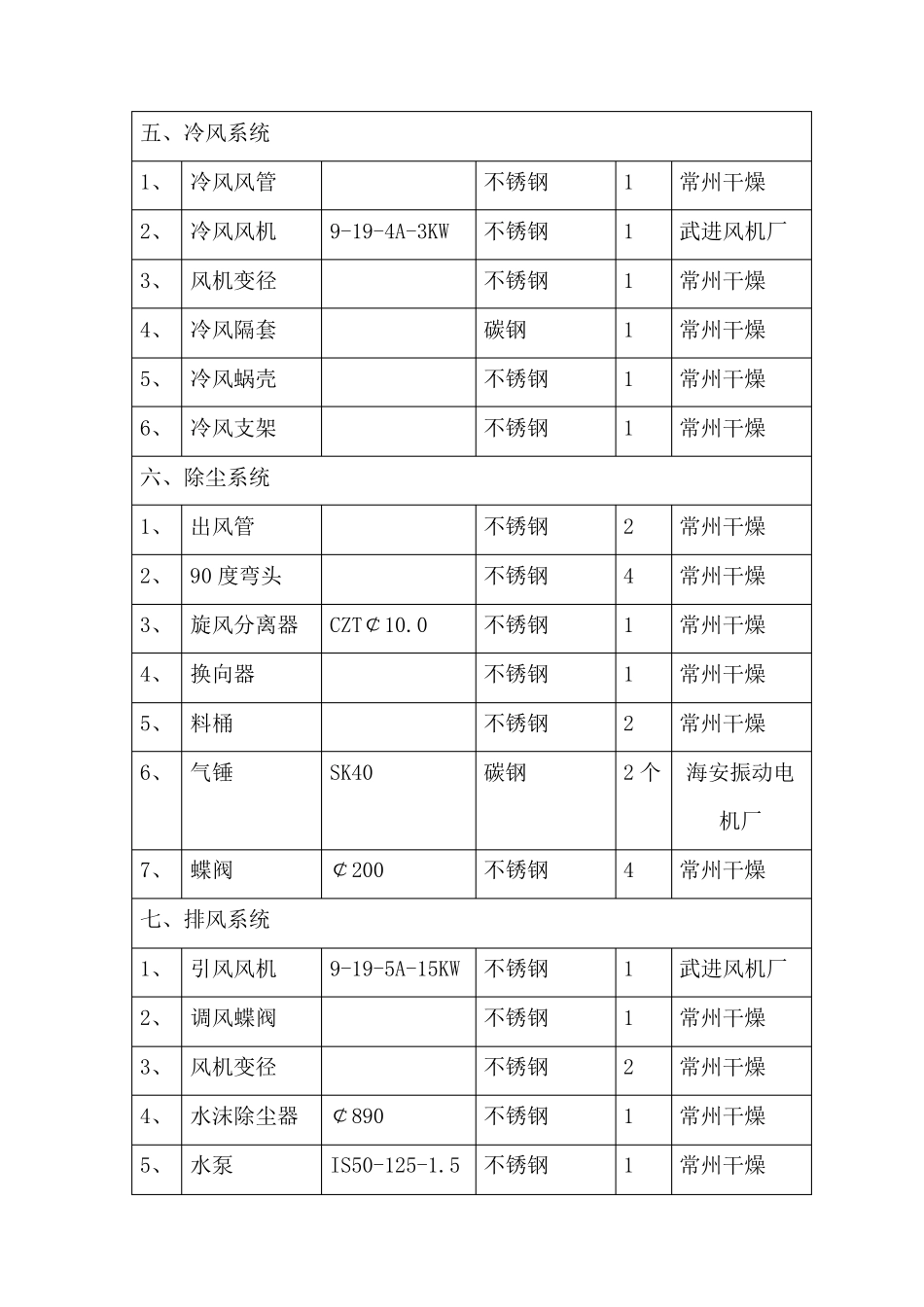

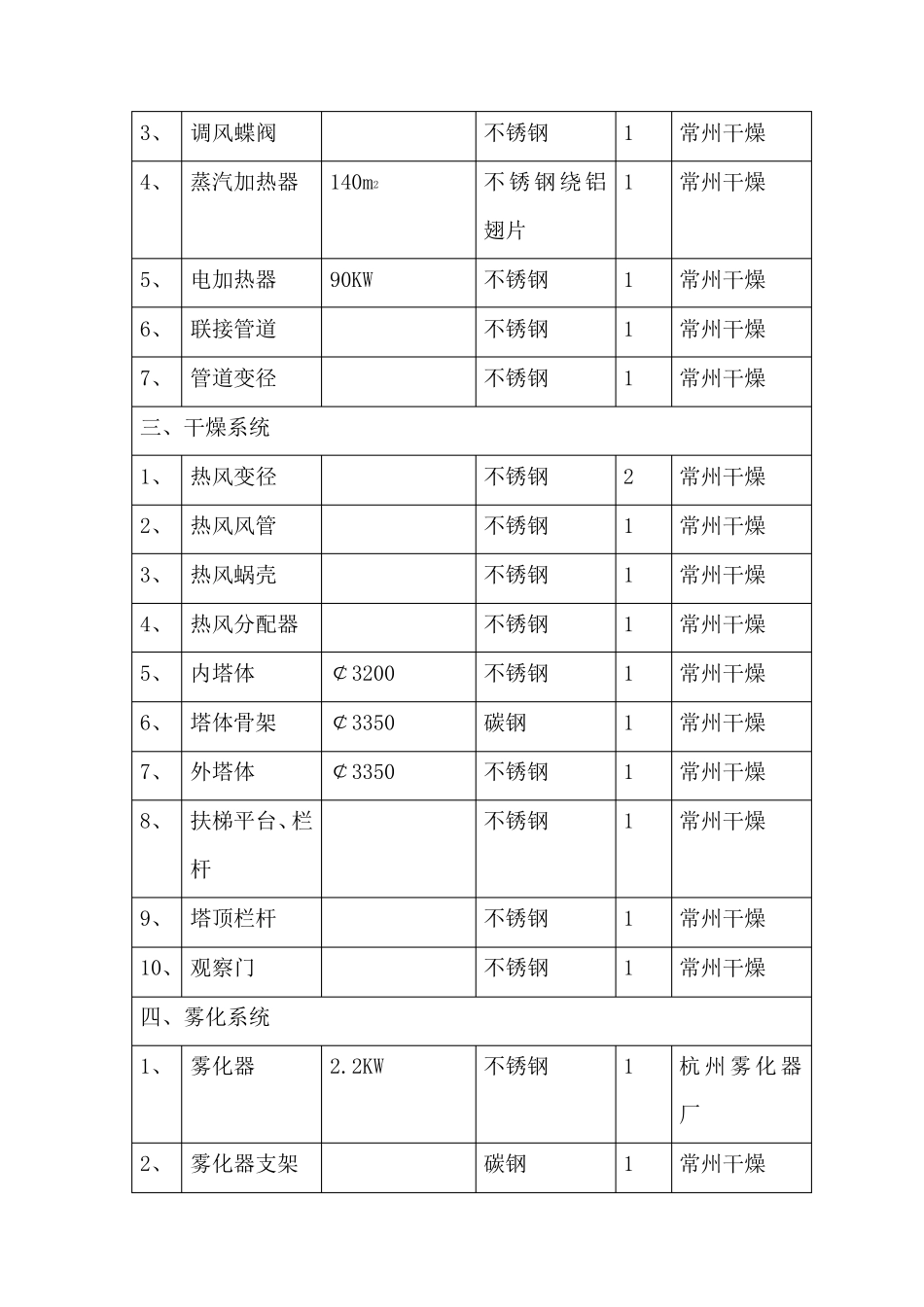

ZLPG50 型中药浸膏离心喷雾干燥机设备清单一览表 一、 技术参数:136.一611.二988 1、 进风温度:180℃-200 ℃ 2、 出风温度:80-90℃ 3、 最大水分蒸发量:50kg/h 4、 热源：蒸汽加热+电加热补偿 5、 耗用蒸汽量:500kg/h(表压0.8MPa) 6、 设备总功率:117.95KW 7、 采用高速离心雾化器 8、 材质：设备材质为不锈钢制作 9、 设备占地面积:(长X 宽X 高)mm :9000X6300X8000 二、配置清单： 序号 设备名称 规格型号 材质 数量 备注 一、进料系统 1、 进料泵 0.75KW 不锈钢 1 斯莱特泵业 2、 管道、阀门 不锈钢 1 常州干燥 二、加热系统 1、 初、中效空气过滤器 复合材料 1 常州干燥 2、 送风风机 4-72-4A-5.5KW 不锈钢 1 范群风机厂 3、 调风蝶阀 不锈钢 1 常州干燥 4、 蒸汽加热器 140m2 不锈钢绕铝翅片 1 常州干燥 5、 电加热器 90KW 不锈钢 1 常州干燥 6、 联接管道 不锈钢 1 常州干燥 7、 管道变径 不锈钢 1 常州干燥 三、干燥系统 1、 热风变径 不锈钢 2 常州干燥 2、 热风风管 不锈钢 1 常州干燥 3、 热风蜗壳 不锈钢 1 常州干燥 4、 热风分配器 不锈钢 1 常州干燥 5、 内塔体 ￠3200 不锈钢 1 常州干燥 6、 塔体骨架 ￠3350 碳钢 1 常州干燥 7、 外塔体 ￠3350 不锈钢 1 常州干燥 8、 扶梯平台、栏杆 不锈钢 1 常州干燥 9、 塔顶栏杆 不锈钢 1 常州干燥 10、 观察门 不锈钢 1 常州干燥 四、雾化系统 1、 雾化器 2.2KW 不锈钢 1 杭州雾化器厂 2、 雾化器支架 碳钢 1 常州干燥 五、冷风系统 1、 冷风风管 不锈钢 1 常州干燥 2、 冷风风机 9-19-4A-3KW 不锈钢 1 武进风机厂 3、 风机变径 不锈钢 1 常州干燥 4、 冷风隔套 碳钢 1 常州干燥 5、 冷风蜗壳 不锈钢 1 常州干燥 6、 冷风支架 不锈钢 1 常州干燥 六、除尘系统 1、 出风管 不锈钢 2 常州干燥 2、 90 度弯头 不锈钢 4 常州干燥 3、 旋风分离器 CZT￠10.0 不锈钢 1 常州干燥 4、 换向器 不锈钢 1 常州干燥 5、 料桶 不锈钢 2 常州干燥 6、 气锤 SK40 碳钢 2 个 海安振动电机厂 7、 蝶阀 ￠200 不锈钢 4 常州干燥 七、排风系统 1、 引风风机 9-19-5A-15KW 不锈钢 1 武进风机厂 2、 调风蝶阀 不锈钢 1 常州干燥 3、 风机变径 不锈钢 2 常州干燥 4、 水沫除尘器 ￠890 不锈钢 1 常州干燥 5、 水泵 IS50-125-1.5不锈钢 1 常州干燥 KW 6 出风管 不锈钢 1 常州干燥 八、控制系统 1、 控制柜 外壳不锈钢 1 常州干燥
