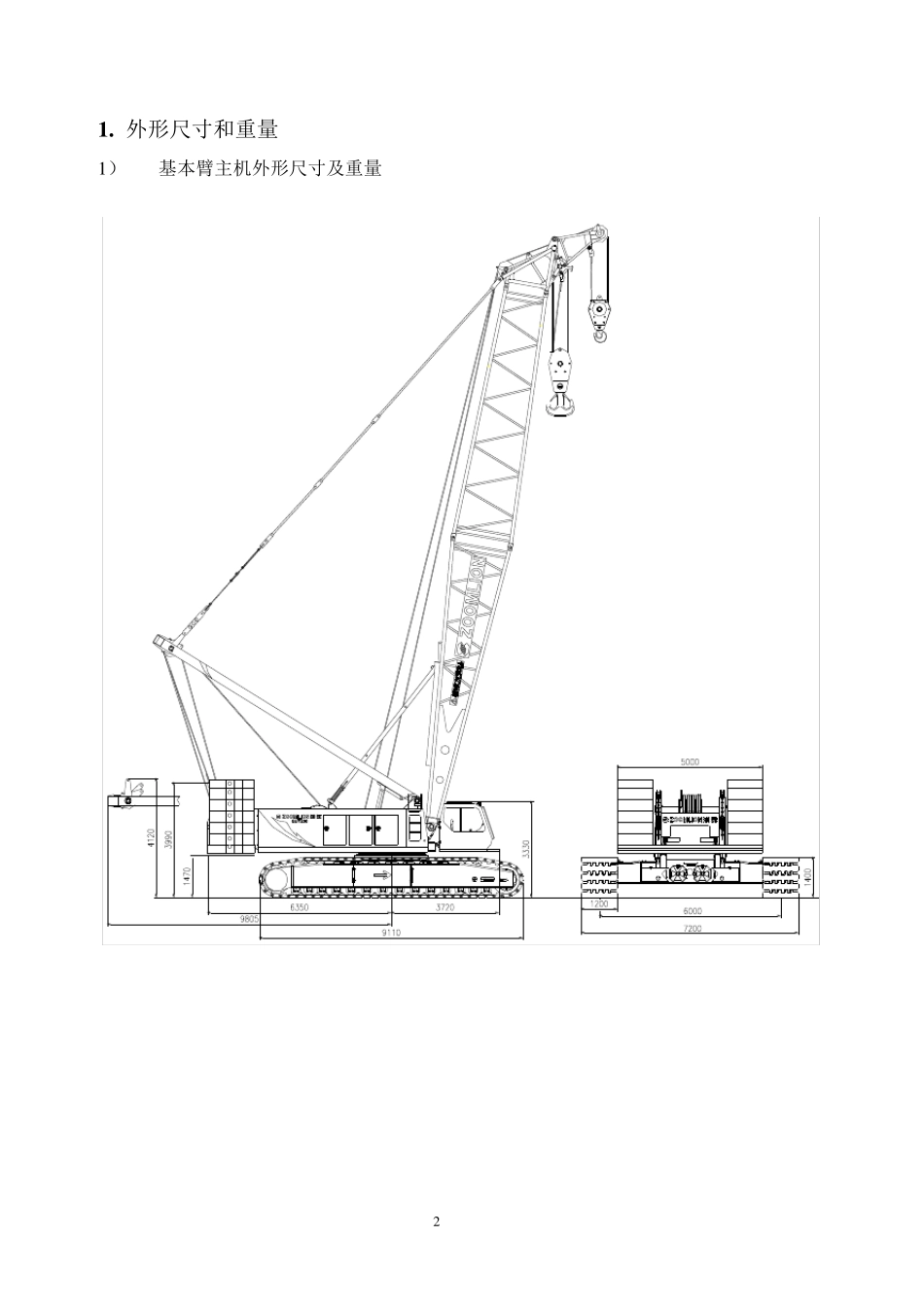

中 联 重 科 QUY200 履带起重机 技术介绍册 中联重科工程起重机公司 2008 年 3 月 1 目 录 1 . 外形尺寸和重量 1 ）基本臂臂主机外形尺寸及工作重量 2 ）主要性能参数 3 ）主要配置 4 ）主要运输部件外形尺寸及重量 主机 履带架 配重底板 配重 2 . 技术说明 1 ）臂架及拉板 2 ）机构 3 ）系统 4 ）安全装置 5 ）操纵室 6 ）吊钩 3 . 臂架配置组合表 4 . 起重性能 1 ）主臂起重特性 2 ）主臂＋固定副臂起重特性 3 ）主臂＋塔式副臂起重特性 2 1 . 外形尺寸和重量 1 ） 基本臂主机外形尺寸及重量 3 2）QUY200 主要性能参数 项 目 数值 备注 最大起重量×幅度 t×m 200×5 基本臂时自重 t 196 主臂长度 m 20~83 固定副臂长度 m 12~30 固定副臂最大起重量 t 32 固定副臂安装角度 ° 10,30 主臂＋固定副臂最大长度 m 71＋30 塔式副臂长度 m 21~51 塔式副臂最大起重量 t 55 塔式工况主臂工作角度 ° 65、75、85 主臂＋塔式副臂最大长度 m 59＋51 卷筒 单绳 速度 主起升 m/min 102 卷筒第四层 副起升 m/min 102 卷筒第四层 变幅 m/min 45 卷筒第四层 回转速度 rpm 0~1.39 行走速度 km/h 0~0.98 爬坡能力 ％ 30 接地比压 MPa 0.1 总外形尺寸长×宽×高 m 10.6×7.2×3.9 不含桅杆臂架 发 动 机 额定功率/转速 kW/rpm 256/2100 228/2100 最大输出扭矩/转速 Nm/rpm 1750/1200 1505/1400 排放标准 EU Stage II Tier Ⅲ 履带轨距×接地长度×履带板宽度 mm 6000×7935×1400 4 Q U Y 200 主要配置 序号 名 称 供应商 备注 1 发动机 瑞典VOLVO 美国康明斯 TWD1240VE QSL9-C305 2 双变量主泵+齿轮泵 博世力士乐（中国）有限公司 德国林德 进口 3 行走马达 日本纳博特斯克有限公司 进口 4 行走减速机 5 变幅卷扬减速机 博世力士乐（北京）液压有限公司 力士乐减速机+德国林德马达 6 变幅卷扬马达 7 起升卷扬马达 8 起升卷扬减速机 9 回转减速机 10 回转马达 11 变幅卷扬平衡阀 博世力士乐（北京）液压有限公司 德国布赫液压 12 起升卷扬平衡阀 13 回转支承 德国DRR/COM 公司 进口 14 电比例减压阀组 博世力士乐（中国）有限公司 博德国布赫液压 进口 15 主阀 17 集中自动润滑系统 德国BAKE 有限公司 进口 18 钢丝绳 法尔福钢...
